| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

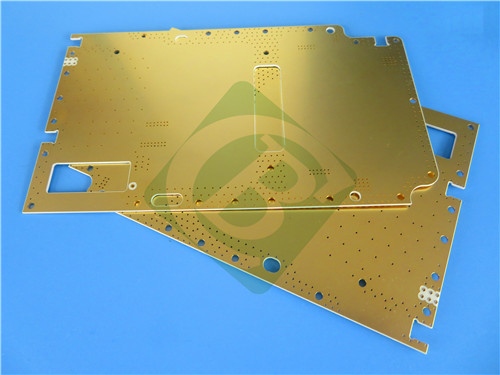

이 프리미엄 2층 PCB는 RF 및 마이크로파 응용 분야를 위해 특별히 설계된 Rogers RO3210 고주파 재료를 사용합니다. 이 소형 16mm x 8mm 보드는 뛰어난 신호 무결성과 열적 안정성을 제공하여 까다로운 무선 통신 시스템, 자동차 레이더 및 위성 기술에 이상적입니다.
이 PCB의 스택업은 다음과 같습니다:
- 구리 레이어 1: 35 μm (1oz)
- RO3210 코어: 0.762 mm (30 mil)
- 구리 레이어 2: 35 μm (1oz)
PCB 세부 정보
| 매개변수 | 사양 |
| 기본 재료 | RO3210 |
| 레이어 수 | 2 레이어 |
| 보드 치수 | 16mm x 8mm (±0.15mm) |
| 최소 트레이스/공간 | 4/7 mil |
| 최소 홀 크기 | 0.3mm |
| 블라인드 비아 | 아니요 |
| 완성된 보드 두께 | 0.8mm |
| 완성된 Cu 무게 | 1oz (1.4 mil) |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 침지 금 |
| 상단 실크스크린 | 흰색 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 녹색 |
| 하단 솔더 마스크 | 아니요 |
| 전기 테스트 | 출하 전에 100% 테스트 완료 |
RO3210 재료의 특징 및 장점
유전 특성
RO3210 라미네이트는 10.2 (±0.5)의 안정적인 유전 상수를 나타내어 정밀한 임피던스 제어가 필요한 고주파 응용 분야에 일관된 신호 성능을 제공합니다.
낮은 손실 특성
10GHz에서 0.0027에 불과한 초저 손실 계수를 가진 RO3210은 에너지 손실을 최소화하여 자동차 레이더 및 5G 시스템과 같은 까다로운 RF 응용 분야에 이상적입니다.
열 성능
RO3210의 CTE 값은 신뢰성을 위해 최적화되었습니다.
- X축: 13 ppm/°C
- Y축: 13 ppm/°C
- Z축: 34 ppm/°C
이러한 지표는 열 응력 하에서 뛰어난 치수 안정성을 보장합니다.
추가 장점
- 높은 열 전도율 (0.81W/mK)
- UL-94 V0 가연성 등급
- 정밀 에칭을 위한 뛰어난 표면 평활도
- 기계적 강성을 위한 직조 유리 보강
- 대량 생산을 위한 비용 효율적인 솔루션
일반적인 응용 분야
이 PCB의 다재다능함은 다음을 포함한 다양한 고성능 응용 분야에 적합합니다.
- 자동차 레이더 시스템: 충돌 방지 및 어댑티브 크루즈 컨트롤
- 위성 안테나: GPS 및 직접 방송 수신기
- 무선 인프라: 5G 기지국 및 마이크로스트립 안테나
- 전원 백플레인: 고전류 분배 시스템
- 원격 모니터링: IoT 및 스마트 미터 응용 분야
- 방위 시스템: 열악한 환경에서 안정적인 성능
규정 준수 및 표준
이 PCB는 IPC-Class-2 표준을 준수하여 신뢰성 및 품질에 대한 업계 벤치마크를 충족합니다. 아트워크는 Gerber RS-274-X 형식으로 제공되어 제조 프로세스에 원활하게 통합할 수 있습니다.
글로벌 가용성
이 PCB는 전 세계 배송이 가능하며 모든 지역의 제조업체 및 엔지니어에게 안정적으로 배송됩니다.
결론
이 2층 RO3210 PCB는 까다로운 고주파 응용 분야를 위한 프리미엄 솔루션을 나타냅니다. 뛰어난 재료 특성, 정밀 엔지니어링 및 엄격한 품질 관리를 통해 최첨단 RF 시스템을 개발하는 엔지니어에게 탁월한 선택입니다. 당사의 기술 팀은 맞춤형 요구 사항을 지원할 준비가 되어 있습니다. 특정 응용 분야 요구 사항에 대해 논의하려면 오늘 저희에게 문의하십시오.
|
|
