제품 상세 정보:
|
| PCB material: | RO4003C | Layer count: | 2-layer |
|---|---|---|---|
| PCB thickness: | 0.5mm | PCB size: | 38.8mm x 52.4mm (±0.15mm) |
| Copper weight: | 1oz (1.4 mils) | Surface finish: | Immersion Gold |
| Top Silkscreen: | Black | ||
| 강조하다: | 로저스 PCB 이중층판,16밀리 로저스 몰입 금 PCB,배 배층 로저스 PCB 보증 |
||

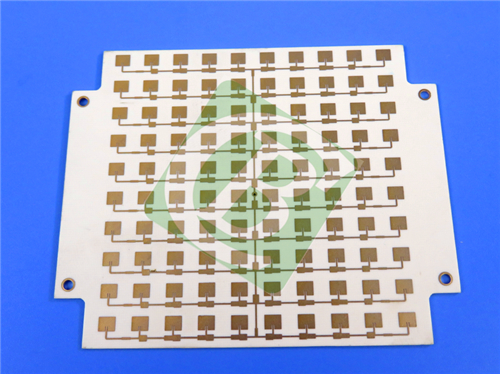

RO4003C 라미네이트로 정밀 설계된 고주파 이중층 딱딱 PCB를 소개합니다.이 첨단 PCB 솔루션은 FR-4와 같은 처리 가능성으로 뛰어난 전기 성능을 제공합니다., 셀룰러 기지 스테이션, 자동차 레이더 및 RF 식별 시스템에 대한 이상적인 선택입니다.
이 PCB의 스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm (1 온스)
- RO4003C 코어: 0.406 mm (16 mil)
- 구리 층 2: 35 μm (1 온스)
PCB 세부 정보
| 매개 변수 | 사양 |
| 기본 재료 | RO4003C |
| 계층 수 | 2 층 |
| 보드 크기 | 38.8mm x 52.4mm (±0.15mm) |
| 최소 추적/공간 | 5/5 밀리 |
| 최소 구멍 크기 | 00.2mm |
| 맹인 경로 | 아니 |
| 완성된 보드 두께 | 0.5mm |
| 완성된 C.U. 무게 | 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 |
| 최고 실크 스크린 | 검은색 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 아니 |
| 바닥 용접 마스크 | 아니 |
| 전기 검사 | 100% 운송 전에 테스트 |
RO4003C 재료의 특징과 장점
다이 일렉트릭 특성
RO4003C 라미네이트는 3.38 (± 0.05 10GHz에서) 의 안정적인 변압전력을 나타내며 비용에 민감한 RF 애플리케이션에 대해 일관된 신호 성능을 제공합니다.
저손실 특성
10GHz에서 0.0027의 분산 인자를 가진 RO4003C는 FR-4 처리 장점을 유지하면서 에너지 손실을 최소화합니다.
열 성능
RO4003C의 CTE 값은 신뢰성을 위해 최적화됩니다.
- X축: 11ppm/°C
- Y축: 14ppm/°C
- Z축: 46ppm/°C
추가 이점
- 구멍을 뚫는 특별한 치료가 필요하지 않습니다.
- 낮은 수분 흡수 (0.06%)
- 높은 Tg > 280°C (536°F)
- 표준 FR-4 처리
- 비용 효율적인 양산
전형적 사용법
- 셀룰러 기지 스테이션 안테나
- 자동차 레이더 센서
- RF 식별 태그
- 위성 LNB 부품
- 무선 인프라
- 마이크로파 통신 시스템
품질 보장:
100% 전기 테스트 (연속성/ 격리)
자동 광 검사 (AOI)
IPC-6012 2급을 준수합니다.
RoHS 준수 재료
납 없는 조립 장치 호환
결론
이 2층 RO4003C PCB는 RF 성능과 제조 효율성의 최적의 균형을 제공합니다.마이크로파 수준의 전기적 특성과 표준 처리 장점으로, 그것은 비용 효율적인 무선 솔루션을 개발하는 엔지니어를위한 훌륭한 선택을 나타냅니다. 귀하의 특정 응용 프로그램 요구 사항을 지원 할 수 있습니다 - 귀하의 요구 사항을 논의하거나 주문하기 위해 오늘 저희에게 연락하십시오.
