| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

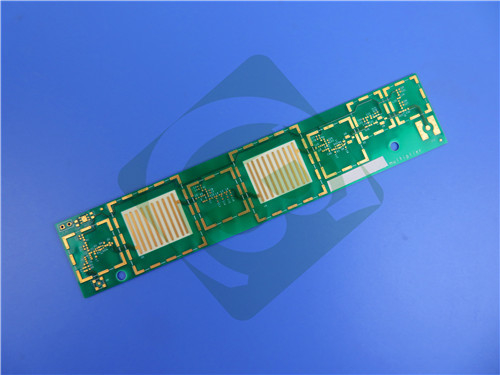

Rogers RO4725JXR 소재를 사용하여 전문적으로 제작된 고성능 이중층 경성 PCB를 만나보세요. 안정적인 성능과 비용 효율성이 중요한 다양한 고주파 및 안테나 응용 분야를 위해 설계되었으며, 셀룰러 기지국 안테나 등에 탁월한 선택입니다.
이 PCB의 스택업은 다음과 같이 신중하게 설계되었습니다.
Copper_layer_1: 35 μm
Rogers RO4725JXR 코어: 0.78 mm (30.7mil)
Copper_layer_2: 35 μm
PCB 세부 정보
| 매개변수 | 사양 |
| 기본 재료 | RO4725JXR |
| 레이어 수 | 2층 |
| 보드 치수 | 53mm x 79 mm=1PCS, +/- 0.15mm |
| 최소 트레이스/간격 | 4/7 mils |
| 최소 구멍 크기 | 0.3mm |
| 블라인드 비아 | 아니요 |
| 완성된 보드 두께 | 0.8mm |
| 완성된 Cu 무게 | 1oz (1.4 mils) 외부 레이어 |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 무전해 금 |
| 상단 실크스크린 | 아니요 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 아니요 |
| 하단 솔더 마스크 | 아니요 |
| 전기 테스트 | 출하 전 100% 테스트 |
재료 구성 및 비용 이점
Rogers RO4725JXR 탄화수소/세라믹/직조 유리 안테나 등급 라미네이트는 기존 PTFE 기반 라미네이트의 안정적이고 저렴한 대안입니다.
처리 호환성
RO4725JXR 유전체 재료의 수지 시스템은 이상적인 안테나 성능에 필요한 특성을 제공합니다. RO4725JXR 안테나 등급 라미네이트는 기존 FR-4 및 고온 무연 솔더 공정과 완벽하게 호환됩니다. 이러한 재료는 도금된 스루홀 준비를 위해 기존 PTFE 기반 라미네이트에 필요한 특수 처리가 필요하지 않습니다. RO4725JXR 라미네이트는 기존 PTFE 기반 안테나 재료의 저렴한 대안으로, 설계자가 비용과 성능을 최적화할 수 있도록 합니다.
전기적 및 기계적 특성
RO4725JXR 라미네이트는 안테나 설계자가 필요로 하는 기계적 및 전기적 특성을 가지고 있습니다. 라미네이트는 LoPro? Reverse Treated EDC Foil을 사용할 때 2.5GHz에서 2.55의 유전 상수(Dk)와 0.0022의 손실 탄젠트(Df)를 갖습니다. 이러한 값은 안테나 설계자가 신호 손실을 최소화하면서 상당한 이득 값을 실현할 수 있도록 합니다. 재료는 -160 dBc(43dBm 1,900MHz 신호)보다 우수한 값을 갖는 입증된 낮은 PIM 성능으로 제공됩니다.
주요 특징
-10GHz/23°C에서 DK 2.55 +/-0.05의 유전 상수
-10GHz/23°C에서 0.0026, 2.5GHz에서 0.0022의 손실 계수
-유전 상수 +34 ppm/°C의 우수한 열 계수
-구리와 일치하는 CTE, X축 13.9 ppm/°C, Y축 19 ppm/°C, Z축 25.6 ppm/°C
-280 °C 이상의 높은 Tg 값
-완벽한 PIM 값 -166 dBC
장점
-로우 프로파일 포일의 저손실 유전체
-낮은 삽입 손실
-표준 PTFE 기반 안테나 제품과 일치하는 Dk
-수동 상호 변조(PIM) 감소
-일관된 회로 성능
어디에 사용할 수 있습니까?
RO4725JXR의 고유한 특성으로 인해 이 PCB는 다양한 응용 분야에 적합합니다.
-셀룰러 기지국 안테나
-규정 준수 및 가용성
이 PCB는 엄격한 IPC-Class-2 표준을 충족하여 일관된 품질과 신뢰성을 보장합니다. 제공된 아트워크 유형은 원활한 생산 통합을 위해 Gerber RS-274-X입니다.
당사는 전 세계 가용성을 제공하여 모든 지역의 엔지니어와 제조업체가 이 고품질 PCB에 액세스할 수 있도록 합니다.
품질과 가치를 모두 제공하는 솔루션을 위해 이 PCB를 선택하십시오.
|
|
