| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

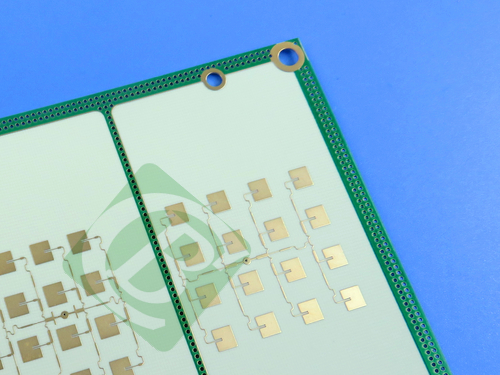

Rogers RO4350B 소재를 사용하여 전문적으로 제작된 고성능 이중층 경성 PCB를 만나보세요. 안정적인 성능과 비용 효율성이 중요한 다양한 고주파 및 RF 애플리케이션을 위해 설계되었으며, 셀룰러 기지국, 자동차 레이더 등에 탁월한 선택입니다.
이 PCB의 스택업은 다음과 같이 신중하게 설계되었습니다.
Copper_layer_1: 35 μm
Rogers RO4350B 코어: 0.422 mm (16.6mil)
Copper_layer_2: 35 μm
PCB 세부 정보
| 매개변수 | 사양 |
| 기본 재료 | RO4350B |
| 레이어 수 | 양면 |
| 보드 치수 | 42.3 mm x 30.8 mm=1PCS, +/- 0.15mm |
| 최소 트레이스/간격 | 4/5 mils |
| 최소 구멍 크기 | 0.3mm |
| 블라인드 비아 | 아니요 |
| 완성된 보드 두께 | 0.5mm |
| 완성된 Cu 무게 | 1oz (1.4 mils) 외부 레이어 |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 무전해 니켈 무전해 팔라듐 침지 금 |
| 상단 실크스크린 | 아니요 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 녹색 |
| 하단 솔더 마스크 | 아니요 |
| 전기 테스트 | 출하 전에 100% 테스트 완료 |
RO4350B 소재가 돋보이는 이유
재료 구성 및 성능 균형
Rogers RO4350B 재료는 독점적인 직조 유리 강화 탄화수소/세라믹입니다. PTFE/직조 유리에 가까운 전기적 성능을 유지하면서 에폭시/유리의 제조 가능성을 유지하는 독특한 균형을 이룹니다.
처리 및 비용 이점
RO4350B 라미네이트는 유전율(Dk)을 엄격하게 제어하고 낮은 손실을 유지하며, 표준 에폭시/유리와 동일한 처리 방법을 사용합니다. 기존의 마이크로파 라미네이트보다 훨씬 저렴한 가격으로 제공되며 PTFE 기반 재료에 필요한 특수 스루홀 처리 또는 취급 절차가 필요하지 않습니다. 또한 UL 94 V-0 등급으로, 활성 장치 및 고전력 RF 설계에 적합합니다.
열적 안정성 이점
RO4350B의 열팽창 계수(CTE)는 다음과 같은 주요 이점을 제공합니다.
구리의 팽창 계수와 유사하여 혼합 유전체 다층 보드 구조에 중요한 우수한 치수 안정성을 보장합니다.
낮은 Z축 CTE는 심한 열 충격 응용 분야에서도 안정적인 도금된 스루홀 품질을 보장합니다.
Tg가 >280°C(536°F)이므로 회로 처리 온도 전체 범위에서 팽창 특성이 안정적으로 유지됩니다.
주요 특징
-10GHz/23°C에서 DK 3.48 +/-0.05의 유전율
-10GHz/23°C에서 0.0037의 손실 계수
-열 전도율 0.69 W/m/°K
-X축 CTE 10 ppm/°C, Y CTE 12 ppm/°C, Z CTE 32 ppm/°C
->280 °C의 높은 Tg 값
-0.06%의 낮은 흡수율
-UL 94 V-0 등급
장점
-다층 보드(MLB) 구조에 이상적
-FR-4와 같은 공정을 저렴한 제조 비용으로 처리
-우수한 치수 안정성
-경쟁력 있는 가격
어디에 사용할 수 있습니까?
RO4350B의 고유한 특성으로 인해 이 PCB는 다양한 응용 분야에 적합합니다.
-셀룰러 기지국 안테나 및 전력 증폭기
-RF 식별 태그
-자동차 레이더 및 센서
-직접 방송 위성용 LNB
-규정 준수 및 가용성
이 PCB는 일관된 품질과 신뢰성을 보장하는 엄격한 IPC-Class-2 표준을 충족합니다. 제공된 아트워크 유형은 원활한 생산 통합을 위해 Gerber RS-274-X입니다.
전 세계 가용성을 제공하여 모든 지역의 엔지니어와 제조업체가 이 고품질 PCB에 액세스할 수 있도록 합니다.
품질과 가치를 모두 제공하는 솔루션을 위해 이 PCB를 선택하십시오.
|
|
| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

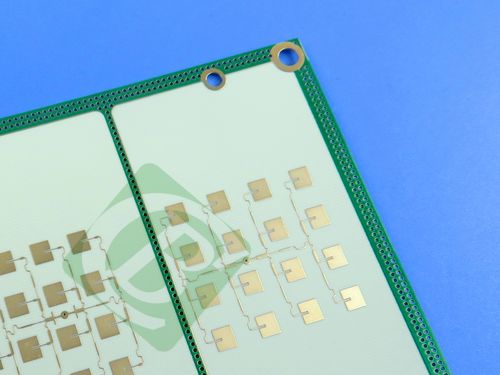

Rogers RO4350B 소재를 사용하여 전문적으로 제작된 고성능 이중층 경성 PCB를 만나보세요. 안정적인 성능과 비용 효율성이 중요한 다양한 고주파 및 RF 애플리케이션을 위해 설계되었으며, 셀룰러 기지국, 자동차 레이더 등에 탁월한 선택입니다.
