모크: | 1PCS |
가격: | USD9.99-99.99/PCS |
표준 포장: | Vacuum bags+Cartons |
배달 기간: | 8-9 working days |
지불 방법: | T/T |
공급 능력: | 5000PCS per month |

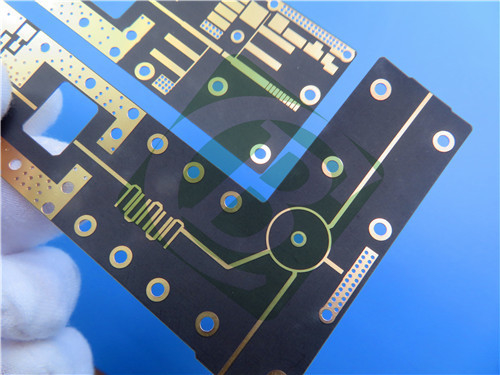

로저 RT/듀로이드 5880 소재로 고성능의 이중층 딱딱한 PCB를 소개합니다.일관된 전기 특성 및 최소한의 손실이 필수적인 까다로운 고주파 시나리오에 맞춘, 그것은 레이더 시스템, 밀리미터 파동 응용 프로그램, 그리고 그 이상에 대한 최고의 선택으로 나타납니다.
PCB 제작 및 사양
이 PCB의 스택업은 다음과 같이 신중하게 설계되었습니다.
Copper_layer_1: 35 μm
NT1 듀로이드 5880: 0.381 밀리미터 (15 밀리미터)
Copper_layer_2: 35 μm
PCB 세부 정보
매개 변수 | 사양 |
기본 재료 | NT1기생물 |
계층 수 | 2층 |
보드 크기 | 135mm x 105mm=3Types=3PCS, +/- 0.15mm |
최소 추적/공간 | 30.9/3.9 밀리 |
최소 구멍 크기 | 00.3mm |
맹인 경로 | 아니 |
완성된 보드 두께 | 045mm |
완성된 C.U. 무게 | 1 온스 (1.4 밀리) |
접착 두께를 통해 | 20μm |
표면 마감 | 잠수 금 |
최고 실크 스크린 | 흰색 |
바닥 실크 스크린 | 아니 |
최상층 솔더 마스크 | 녹색 |
바닥 용접 마스크 | 아니 |
전기 검사 | 100% 운송 전에 테스트 |
무엇이 RT/Duroid 5880 물질을 돋보이게 하는가?
로저스 RT/더로이드 5880 고주파 라미네이트는 유리 마이크로 섬유로 강화된 PTFE 복합재로 정밀 스트립라인 및 마이크로 스트립 회로 응용을 위해 제작되었습니다.무작위로 지향된 미크로 섬유는 예외적인 변압성 일정한 균일성에 기여합니다., 그것은 패널에 걸쳐 일관되고 넓은 주파수 범위에서 안정적입니다. 낮은 분산 인수 (0.0009 10GHz에서) 는 Ku 대역 및 그 너머에 효과적으로 활용 할 수 있습니다.이 전압상수는 2이고.2 +/- 0.02 10 GHz/23°C에서 전기 성능을 더욱 향상시킵니다.
가공 및 내구성 측면에서 RT/duroid 5880 라미네이트는 잘라내고, 깎고, 기계로 모양을 만드는 것이 간단합니다.일반적으로 인쇄 회로 또는 접착 가장자리 및 구멍을 발사하는 데 사용됩니다.추가적인 주요 특징은 -125 ppm/°C의 다이 일렉트릭 상수 (TCDk) 온도 계수, 0.02%의 낮은 수분 흡수, 31 ppm/°C의 X축에서 CTE,Y축 48ppm/°C 및 Z축 237ppm/°C, Td 500 °C TGA, UL 94-V0 등급, 납 없는 공정 호환성, 동위성 특성
이점
- 넓은 주파수 범위에서 균일한 전기 특성
- 쉽게 절단, 절단 및 모양으로 가공
- 엣지 및 구멍을 에치 또는 플래팅에 사용되는 용매 및 반응기에 내성이
- 높은 습도 환경에 이상적입니다.
- 잘 알려진 자료
-강화 된 PTFE 재료의 가장 낮은 전기 손실
어디 에서 사용 할 수 있습니까?
RT/duroid 5880의 독특한 특성은 이 PCB를 다양한 응용 분야에 적합하게 만듭니다.
- 상업용 항공용 광대역 안테나
- 마이크로 스트립 및 스트라이프 라인 회로
- 밀리미터 파도의 응용
- 레이더 시스템
- 안내 시스템
-점대점 디지털 라디오 안테나
준수 및 사용 가능성
이 PCB는 엄격한 IPC-클래스-2 표준을 준수하여 일관성 있는 품질과 신뢰성을 보장합니다. 제공된 그림은 원활한 생산 통합을 위해 Gerber RS-274-X 형식으로 제공됩니다.
우리는 전세계적으로 사용가능성을 제공하고, 이 고품질 PCB가 모든 지역에서 엔지니어와 제조업체들에게 접근 가능하도록 보장합니다.
이 PCB를 선택하면 품질과 가치 모두에서 탁월한 솔루션을 얻을 수 있습니다.
