| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

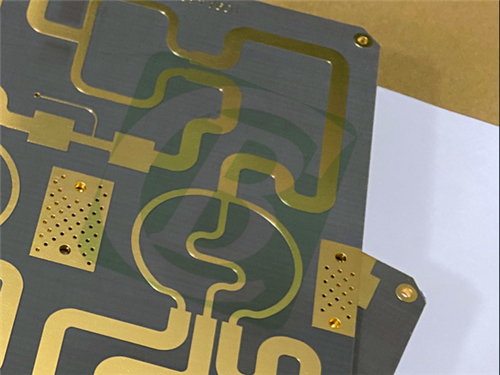

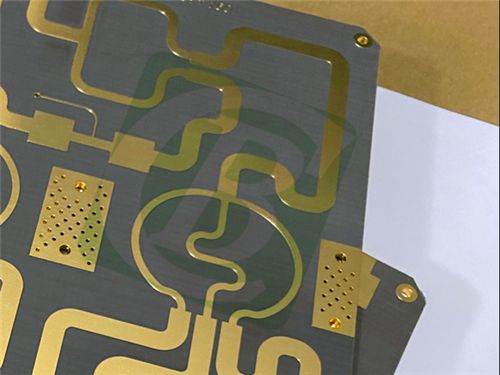

우리의 2층 딱딱한 PCB를 만나보세요. TP1020 소재로 만들어졌습니다. 까다로운 애플리케이션을 위해 설계된 독특한 고주파 열 플라스틱 기판입니다.탁월한 다이 일렉트릭 성능과 높은 신뢰성, 그것은 글로벌 위성 내비게이션 시스템과 소형 안테나와 같은 시나리오에서 탁월하게 설계되었습니다.
PCB 세부 정보
| 매개 변수 | 사양 |
| 사용 된 재료 | TP1020 |
| 층 | 2면 |
| 크기 | 31mm x 31mm = 1PCS (±0.15mm) |
| 가장 작은 흔적/공간 | 7/9 밀리 |
| 가장 작은 구멍 크기 | 00.6mm |
| 맹인 경로 | 사용할 수 없습니다 |
| 최종 두께 | 40.1mm |
| 외부 층 에 있는 구리 무게 | 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 처리 | 전기 없는 니켈 몰입 금 (ENIG) |
| 실크 스크린 | 위쪽과 아래쪽 모두 없어 |
| 용접 마스크 | 위쪽과 아래쪽 모두 없어 |
| 품질 보장 | 100% 전기 테스트 배송 전에 |
계층 구조
구리층: 35μm
TP1020 코어: 4.0mm (157.5mil)
구리층: 35μm
TP1020 의 독특함
TP 시리즈에 관한 모든 것
TP 물질은 업계에서 독보적인 고주파 열 플라스틱입니다. 그 다이 일렉트릭 층은 섬유와 폴리페닐렌 산화물 합금 (PPO) 으로 구성되어 있으며 유리 섬유 강화가 없습니다.세라믹과 PPO 樹脂의 비율을 조정하여, 다이 일렉트릭 상수는 정확하게 제어 할 수 있습니다. 특수 생산 과정은 높은 다이 일렉트릭 성능과 높은 신뢰성을 제공합니다.
TP는 평탄한 표면과 구리 부착이 없는 물질입니다. TP-1은 한쪽에서 구리를 가지고 있고, TP-2는 양쪽에서 구리를 가지고 있습니다.다이렉트릭 상수는 회로 필요에 따라 3에서 25 사이로 자유롭게 선택할 수 있습니다., 그리고 안정적으로 유지됩니다. 일반적인 옵션은 3입니다.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16, 20, TP300, TP440, TP600, TP1020 등과 같은 부품 번호가 있습니다. 낮은 다이 일렉트릭 손실이 있으며, 주파수와 함께 약간 증가하지만 10 GHz까지 크게 증가하지 않습니다.
TP1020의 특징
- 다이렉트릭 상수 (Dk): 10GHz에서 10.2±0.2
분산 요인: 10GHz에서 0.0012
낮은 TCDK: -40 ppm/°C (-55°C ~ 150°C)
-CTE (-55°C ~ 150°C): X=40ppm/°C, Y=40ppm/°C, Z=55ppm/°C
-열전도: 0.67W/mk
- 수분 흡수: 0.01%
-UL 94-V0 등급
가장 효과적 인 곳
- 세계 위성 항법 시스템
- 미사일 탑재 시스템
- 퓨즈 기술
- 소형 안테나
표준을 따르고:이 TP1020 2층 딱딱한 PCB는 전자 제조 산업에서 널리 인정되는 기준인 IPC-Class-2 표준을 엄격히 준수합니다.
그림 형식:이 PCB를 위해 제공 된 그림의 유형은 인쇄 회로 보드 산업에서 가장 일반적으로 사용되고 널리 받아들여지는 형식인 Gerber RS-274-X입니다.
사용 가능:이 TP1020 2층 딱딱한 PCB는 전 세계로 배송될 수 있습니다.
결론
요약하자면, 이 2층 TP1020 PCB는 고주파 정밀 애플리케이션을 위한 훌륭한 솔루션입니다.높은 다이 일렉트릭 안정성 및 낮은 손실을 제공합니다, 그리고 그것의 사용자 정의 가능한 변압 전압 상수는 그것의 다재다능성을 추가합니다.TP1020 PCB는 첨단 고주파 애플리케이션의 과제를 감수할 준비가 되었습니다.
|
|
