| 모크: | 1pcs |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | t/t |
| 공급 능력: | 한 달에 5000pc |
| 매개 변수 | 세부 사항 |
|---|---|
| 기본 재료 | 로저스의 RO4003C, PTFE / 직조 유리 전기 성능을 에포시 / 유리 제조 가능성과 결합 한 독점 직조 유리 강화 탄화수소 / 세라믹 재료. |
| 계층 수 | 복잡한 고주파 신호 라우팅과 다층 기능에 최적화된 4층 단단한 PCB |
| 보드 크기 | 60mm x 60mm 각 조각, 정밀 조립 적합성을 위해 +/- 0.15mm의 허용량. |
| 최소 추적/공간 | 4/5 밀리, 고주파 운용에 중요한 세밀한 신호 라우팅을 가능하게 합니다. |
| 최소 구멍 크기 | 0.4mm, 작은 구성 요소를 수용하고 신뢰할 수있는 상호 연결을 보장합니다. |
| 완성된 보드 두께 | 4.8mm, 까다로운 애플리케이션에 강력한 구조적 무결성을 제공합니다. |
| 완성 된 구리 무게 | 1oz (1.4 밀리) 내부 및 외부 층 모두, 낮은 저항과 효율적인 전류 처리. |
| 표면 마감 | 전기 없는 니켈 몰입 금 (ENIG), 뛰어난 부식 저항성, 용접성 및 안정적인 전기 접촉을 제공합니다. |
| 실크 스크린 | 검은색 실크스크린 상층은 구성 요소의 명확한 표시를 위해; 하층에는 실크스크린이 없습니다. |
| 용접 마스크 | 위층이나 아래층에 용접 마스크가 없습니다. |

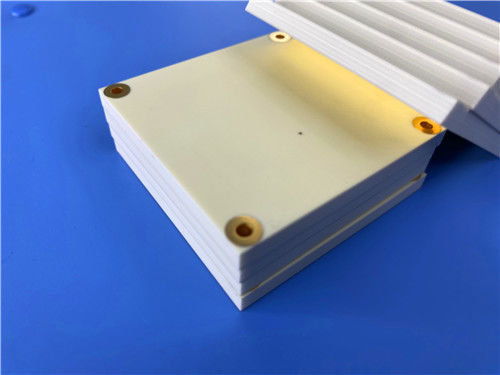

| 특별 특징 | 안전 장착을 위한 반저수 구멍 (모자형, 90도) 을 포함한다. |
| 품질 보장 | 배송 전에 100% 전기 테스트를 거쳐서 고장 없는 성능과 설계 사양을 준수합니다. |

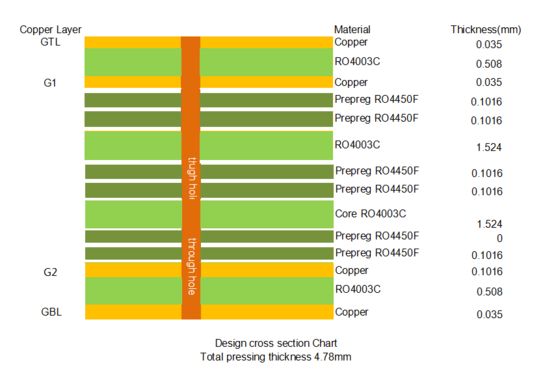

| 레이어 | 사양 |
|---|---|
| 구리층 1 | 35μm, 고주파 신호를 위한 단단한 전도 경로를 제공한다. |
| 로저스 4003C 코어 | 0.508mm (20mil) 두께로, 안정적인 변압 성질을 가진 상단 절연층을 형성합니다. |
| 구리층 2 | 35μm, 중간 신호 라우팅을 촉진합니다. |
| Prepreg RO4450F (x2) | 0전체 두께는.204mm로 층 간 안정적인 접착을 보장합니다. |
| 로저스 4003C 코어 | 1.524mm (60mil) 두께, 중앙 절연층으로 작용합니다. |
| Prepreg RO4450F (x2) | 0전체 두께는.204mm이고 층 결합을 유지합니다. |
| 로저스 4003C 코어 | 1.524mm (60mil) 두께, 구조적 딱딱함과 단열을 향상시킵니다. |
| Prepreg RO4450F (x2) | 0.204mm 전체 두께로 층의 무결성을 보장합니다. |
| 구리 층 3 | 35μm, 추가 신호 및 전력 라우팅을 지원합니다. |
| 로저스 4003C 코어 | 0.508mm (20mil) 두께, 바닥 절연층을 형성합니다. |
| 구리층 4 | 35μm, 균형 잡힌 전기 성능을 위해 상층을 반영합니다. |
|
|
