이중층 1.6mm TMM4 PCB 은과 금 접착

이중층 1.6mm TMM4 PCB 은과 금 접착

모크: 1개
가격: USD9.99-99.99
표준 포장: 진공 백+상자
배달 기간: 8-9 근무일
지불 방법: 티/티
공급 능력: 한 달에 5000pc
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-332.V1.0
기본 자료:
로저스 TMM4
레이어 수:
2 층
PCB 두께:
1.6mm
PCB 크기:
47mm x 118mm(1개)±0.15mm
실크 스크린:
하얀색
솔더 마스크:
녹색
구리 중량:
1oz(레이어당 1.4mils/35μm에 해당)
표면 마무리:
은 및 금 도금(은 위에 금)
강조하다:

이중층 RF PCB 보드

,

1.6mm TMM4 PCB

,

은과 금으로 칠한 PCB

제품 설명
이중층 1.6mm TMM4 PCB 은과 금 접착
이 고성능 2층 PCB는 로저스 TMM4로 만들어졌습니다. 세라믹, 탄화수소, 열성 폴리머 복합물로 구성된 고품질 열성 마이크로파 재료입니다.강력한 RF/마이크로파 애플리케이션을 위해 설계된, 그것은 세라믹의 기계적 탄력성을 전통적인 재료의 프로세스 호환성과 결합하여 전문 제조 기술의 필요성을 제거합니다.
PCB 사양
매개 변수 세부 사항
기본 재료 로저스 TMM4 (세라믹-화수화물 열연결 폴리머 복합 핵)
계층 수 2층 딱딱한 PCB
보드 크기 47mm x 118mm (1개) ±0.15mm
최소 추적/공간 5/7 밀리
최소 구멍 크기 0.35mm
타입을 통해 실명 비아스 (홀 비아스만)
완성된 보드 두께 10.6mm
완공된 구리 무게 (외층) 1온스 (층당 1.4 밀리 / 35 미크론에 해당)
접착 두께를 통해 20μm
표면 마감 은과 금 접착 (금 위에 은) - 부식 저항성, 신뢰할 수 있는 용접 및 장기 접촉 성능을 보장
실크 스크린 위쪽: 하얀색; 아래쪽: 안
용접 마스크 위쪽: 녹색; 아래쪽: 아니
품질 보장 100% 운송 전 전기 테스트
PCB 스택업 세부 정보
레이어 타입 재료/상명 두께
구리층 1 (외부) 유도 구리 (완료) 35μm (1oz)
다이렉트릭 코어 로저스 TMM4 1.524mm (60mls)
구리층 2 (외부) 유도 구리 (완료) 35μm (1oz)

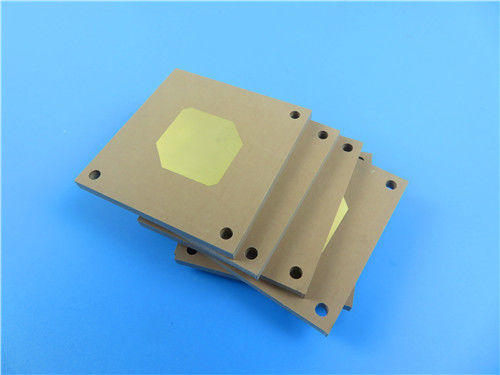

이중층 1.6mm TMM4 PCB 은과 금 접착 0
소재 개요: 로저스 TMM4
Rogers TMM4 is a specialized thermoset microwave laminate designed to bridge the gap between ceramic and PTFE materials--offering strong mechanical/chemical properties without requiring specialized production techniques그 세라믹-하이드로 탄소-열성 폴리머 구성은 스트립 라인 및 마이크로 스트립 응용 프로그램에 특별한 신뢰성을 제공합니다.와이어 결합 (패드 리프팅 또는 기판 변형이 없거나) 및 접착 된 구멍을 포함하여전통적인 PTFE 라미네이트와 달리, TMM4의 열성 樹脂 기반은 모든 일반적인 인쇄 전선 보드 (PWB) 프로세스와 호환성을 보장합니다.RF/마이크로파 회로의 높은 성능을 유지하면서 제조를 단순화합니다..
주요 자료 특징
사양 가치
소재 종류 세라믹 탄화수소 열성 폴리머 복합물
다이 일렉트릭 상수 (Dk) 40.50 ± 0.045
분산 요인 (tanδ) @ 10 GHz 0.0020
열 계수 Dk (TCDk) 15ppm/°K
열 확장 계수 (CTE) X축: 16ppm/°K; Y축: 16ppm/°K; Z축: 21ppm/°K
분해 온도 (Td, TGA) 425 °C
열전도성 0.7 W/mK
수분 흡수 00.07% - 0.18%
사용 가능한 두께 범위 00.0015 - 0.500 인치 (± 0.0015 인치)
CTE 호환성 구리와 맞물려
주요 이점
  • 우수한 기계적 안정성:크리프와 차가운 흐름에 저항하여 스트레스 (예: 위성 시스템에서의 진동) 에서도 장기적인 차원적 무결성을 보장합니다.
  • 화학 저항성:PCB 제조에 사용되는 공정 화학 물질을 견딜 수 있으며 손상을 줄이고 양률을 향상시킵니다.
  • 신뢰성 있는 와이어 결합:온도 고정성 樹脂 기반은 패드 리프팅이나 기판 변형을 제거합니다. 고 정밀 RF/마이크로파 부품에 있어 매우 중요합니다.
  • 고층 뚫림성:다층 확장성을 위해 이상적이며, 생산 라인 전체에 걸쳐 일관된 성능을 제공합니다.
  • 표준 프로세스 호환성:모든 일반적인 PWB 제조 기술과 함께 작동합니다, 전문 장비가 필요하지 않습니다 (생산 복잡성과 비용을 낮추고).
  • 구리 합동 CTE:X/Y축 CTE (16 ppm/°K) 는 구리와 일치하여 용매 관절에 대한 열 스트레스를 최소화하고 부품 수명을 연장합니다.
전형적 사용법
이 PCB는 신뢰성과 공정 유연성을 요구하는 고성능 RF/마이크로파 시스템에 최적화되어 있으며, 다음을 포함한다.
  • RF 및 마이크로파 회로
  • 전력 증폭기 및 조합기
  • 필터와 결합기
  • 위성 통신 시스템
  • 글로벌 포지셔닝 시스템 (GPS) 안테나
  • 패치 안테나
  • 다이 일렉트릭 폴라라이저 및 렌즈
  • 칩 테스트기
이중층 1.6mm TMM4 PCB 은과 금 접착 1
