| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

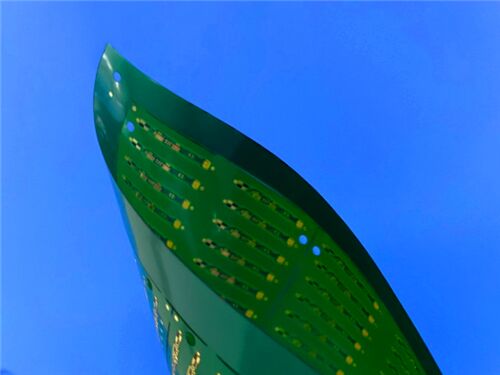

이 2층 유연 PCB는 고 신뢰성 유연한 전자 애플리케이션을 위해 설계되었으며, 접착성 없는 폴리아미드 (SF202 시리즈 FCCL) 재료를 활용합니다.그것은 특별히 고 주파수 신호 전송 및 동적 구부러진 시나리오의 요구 사항을 충족하도록 설계되었습니다., 폴더블 휴대 전화에서 자동차 전자 장치에 이르기까지 사용 사례에 대한 우수한 성능과 실용성을 균형을 맞추고 있습니다.
PCB 사양
| 매개 변수 | 세부 사항 |
| 계층 수 | 2층 (유연성 구조) |
| 기본 재료 | 접착제 없는 폴리아미드 (SF202 시리즈 접착제 없는 양면 유연 구리 접착 래미네이트) |
| 보드 크기 | 110mm × 130mm 1개 (1PCS), 허용도 ±0.15mm |
| 최소 추적/공간 | 8 밀리 (조각) / 6 밀리 (공간) |
| 최소 구멍 크기 | 00.2mm |
| 비아 | 실종 비아스 없거나 전체 비아스: 51 비아스: 접착 두께: 15 μm |
| 완성된 보드 두께 | 0.12mm |
| 완성 된 구리 무게 | 0외부 층에 0.5oz (0.7mL) |
| 표면 마감 | 전기 없는 니켈 몰입 금 (ENIG) |
| 실크 스크린 | 위층은 흰색, 아래층은 실크 스크린이 없습니다. |
| 용접 마스크 | 위층과 하층 모두 녹색 |
| 품질 보장 | 100% 전기 테스트 |
PCB 스택업
| 계층 이름 | 소재 | 두께 |
| 최상층 (Copper_layer_1) | 구리 | 22μm |
| 하위층 | SF305 폴리마이드 코어 | 0.05mm (50μm) |
| 하층 (Copper_layer_2) | 구리 | 22μm |
코어 재료 소개 (SF202 접착성 없는 PI 필름 기반 FCCL)
SF202는 높은 신뢰성을 가진 유연한 전자 기기를 위해 Shengyi Technology에서 개발한 접착제 없는 양면 유연 구리 접착 라미네이트 (FCCL) 이다.그것은 고 주파수 신호 전송 및 동적 구부리는 응용 프로그램에 맞춤, 폴더블 휴대 전화, 컴퓨터, 디지털 카메라, 비디오 레코더, 평면 화면 디스플레이, 자동차 전자 및 정밀 기기와 같은 엄격한 FPC 요구 사항이있는 분야에 이상적입니다.그것의 핵심 장점은 낮은 다이 일렉트릭 손실을 포함, 높은 굴곡 저항, 그리고 우수한 차원 안정성.
SF202 재료의 주요 장점:
FR-4 프로세스 호환성: 표준 유연 PCB 제조 작업 흐름에 적응하여 제조 비용과 납품 시간을 줄입니다.
접착제 없는 디자인: 전체 보드 두께를 줄이는 동시에 유연성 및 굴곡 저항성을 향상시킵니다
환경적 적합성: 하로겐이 없고 UL 94 V-0 등급이 있고 RoHS에 적합합니다 (Pb, Hg, Cd, Cr6+, PBB, PBDE가 포함되지 않습니다)
주요 자료 특징
| 특징 | 사양/설명 |
| 다이 일렉트릭 상수 (Dk) | 3.2 1 GHz (IPC-TM-650 표준에 따라 시험) |
| 분산 요인 | 0.007 1 GHz (IPC-TM-650 표준에 따라 테스트) |
| 90° 껍질을 벗기는 강도 | ≥1N/mm |
| 화학물질 저항성 | ≥ 80% |
| 수분 흡수 | ≤1.5% |
| 다이 일렉트릭 강도 | 150V/μm |
| 불화성 등급 | UL 94 V-0 (물질) / UL 94 VTM-0 (PCB) |
| 포괄적 성능 | 탁월한 유연성, 열 저항성, 차원 안정성 및 전기 성능 |
| 용접 및 화학 성능 | 우수한 용접 신뢰성 및 화학 저항성 |
주요 이점
- 낮은 다이 일렉트릭 손실: 휴대 전화 및 디지털 카메라와 같은 통신 장치에 중요한 신뢰할 수있는 고 주파수 신호 전송을 보장합니다.
- 높은 굴곡 저항: 동적 굴곡 시나리오에 적응, 접이식 전자 및 자동차 이동 부품에 이상적입니다
-열성 저항성: 고온 운영 환경 및 납 없는 용접 과정에 견딜 수 있습니다.
-차원 안정성: 제조 및 운영 중에 변형을 최소화하여 장기적인 신뢰성을 보장합니다.
- 환경 안전: 알로겐이 없고 RoHS 규격에 부합하며 세계적 지속가능성 기준을 충족합니다
품질 표준 및 가용성
품질 표준: IPC-클래스-2 품질 표준을 준수합니다. IPC-클래스-2는 인쇄 회로 보드에 대한 널리 인정된 산업 표준입니다.일반 전자 애플리케이션에서 신뢰성 있는 성능을 보장하는 수용성 요구 사항을 규정하는 사항.
사용 가능성: 전 세계 공급을 지원 합니다.
전형적 사용법
- 소비자 전자제품: 컴퓨터, 휴대전화 (특히 접는 모델), 디지털 카메라, 비디오 레코더
-자동차 전자제품: 차량에 탑재된 각종 전자 부품
- 사무용 장비: 사무용 자동화 장치
-다른 분야: 평면판 디스플레이, 정밀 기기 및 기타 높은 신뢰성 유연 전자 장치
