| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

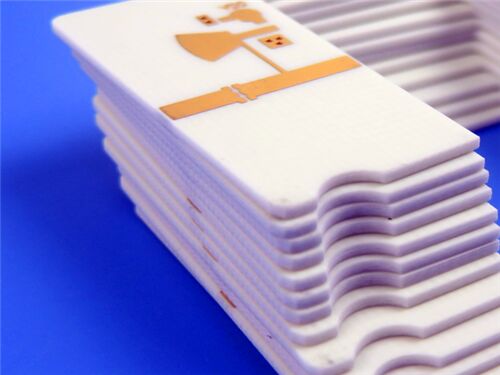

이 2층 경성 PCB는 Rogers RO4725JXR, 탄화수소/세라믹/직조 유리 안테나 등급 라미네이트를 채택했습니다. 정밀 RF 응용 시나리오, 특히 셀룰러 기지국 안테나 응용 분야에서 고주파 신호 전송에 대한 엄격한 요구 사항을 안정적으로 충족하도록 특별히 설계되었습니다.
PCB 사양
| 매개변수 | 세부 정보 |
| 레이어 수 | 2층 (경성 구조) |
| 기본 재료 | Rogers RO4725JXR |
| 보드 치수 | 115.1mm × 66.3mm (1PCS), 공차 ±0.15mm |
| 최소 트레이스/간격 | 5 mils (트레이스) / 6 mils (간격) |
| 최소 홀 크기 | 0.3mm |
| 비아 | 블라인드 비아 없음; 총 비아: 131; 비아 도금 두께: 20 μm |
| 완성 보드 두께 | 1.62mm |
| 완성된 구리 무게 | 외부 레이어의 경우 1oz (1.4 mils) |
| 표면 마감 | 무전해 금 |
| 실크스크린 | 상단 레이어에 실크스크린 없음; 하단 레이어에 실크스크린 없음 |
| 솔더 마스크 | 상단 레이어에 솔더 마스크 없음; 하단 레이어에 솔더 마스크 없음 |
| 품질 보증 | 출하 전에 100% 전기 테스트 수행 |
PCB 스택업
| 레이어 이름 | 재료 | 두께 |
| 상단 구리 레이어 (Copper_layer_1) | 구리 | 35 μm |
| 기판 코어 | Rogers RO4725JXR 코어 | 1.542mm (60.7 mil) |
| 하단 구리 레이어 (Copper_layer_2) | 구리 | 35 μm |
Rogers RO4725JXR 재료 소개
Rogers RO4725JXR 탄화수소 / 세라믹 / 직조 유리 안테나 등급 라미네이트는 기존 PTFE 기반 라미네이트의 안정적이고 저렴한 대안입니다. RO4725JXR 유전체 재료의 수지 시스템은 이상적인 안테나 성능에 필요한 특성을 제공합니다. RO4725JXR 안테나 등급 라미네이트는 기존 FR-4 및 고온 무연 솔더 공정과 완벽하게 호환됩니다.
이러한 재료는 도금된 스루홀 준비를 위해 기존 PTFE 기반 라미네이트에 필요한 특수 처리가 필요하지 않습니다. RO4725JXR 라미네이트는 기존 PTFE 기반 안테나 재료의 저렴한 대안으로, 설계자가 비용과 성능을 최적화할 수 있도록 합니다. 안테나 설계자가 신호 손실을 최소화하면서 상당한 이득 값을 실현할 수 있도록 하는 값을 가진 안테나 설계자가 필요로 하는 기계적 및 전기적 특성을 가지고 있습니다.
주요 재료 특징
| 특징 | 사양/설명 |
| 재료 구성 | Rogers RO4725JXR 탄화수소 / 세라믹 / 직조 유리 안테나 등급 라미네이트 |
| 유전율 (Dk) | 10 GHz/23°C에서 2.55 ± 0.05 |
| 손실 계수 | 10 GHz/23°C에서 0.0026; 2.5 GHz에서 0.0022 |
| 유전율의 열 계수 | +34 ppm/°C |
| 열팽창 계수 (CTE) | X축: 13.9 ppm/°C; Y축: 19 ppm/°C; Z축: 25.6 ppm/°C (구리와 일치) |
| 유리 전이 온도 (Tg) | >280 °C |
| 수동 상호 변조 (PIM) 값 | -166 dBC |
| 표면 마감 장점 | 무전해 금은 우수한 납땜성, 내식성 및 안정적인 접합 성능을 보장합니다. |
핵심 이점
저손실 성능: 낮은 프로파일 호일을 사용한 저손실 유전체로 신호 감쇠 최소화.
낮은 삽입 손실: 효율적인 고주파 신호 전송 및 무결성 보장.
Dk 호환성: 설계 호환성을 용이하게 하는 표준 PTFE 안테나와 일치하는 Dk.
PIM 감소: 낮은 수동 상호 변조로 간섭을 방지하고 시스템 안정성 향상.
일관된 회로 성능: 안정적인 전기/기계적 특성으로 안정적인 작동.
우수한 공정 호환성: FR-4 및 무연 솔더 호환, 특수 스루홀 처리 불필요.
비용 효율적인 솔루션: PTFE 라미네이트의 저렴한 대안으로 비용-성능 최적화.
품질 표준 및 가용성
품질 표준: IPC-Class-2를 준수하여 엄격한 공정 관리 및 출하 전 100% 전기 검증을 통해 일관된 품질을 보장합니다.
가용성: 전 세계적으로 사용 가능하여 적시 배송 및 국제 고객을 위한 효율적인 애프터 서비스를 지원합니다.
일반적인 응용 분야
셀룰러 기지국 안테나
요약
Rogers RO4725JXR 기판을 기반으로 하는 이 2층 경성 PCB는 상업용 마이크로파 및 RF 응용 분야, 특히 셀룰러 기지국 안테나에 맞게 조정된 고성능, 비용 효율적인 솔루션입니다.
|
|
