| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

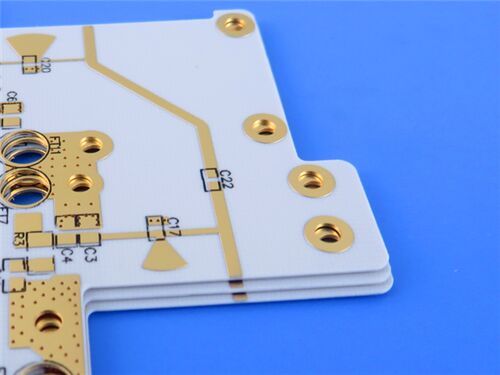

이 2층 딱딱한 PCB는 로저스 RO4835를 채택합니다. 고온 안정적이고 산화 저항성 탄화수소 라미네이트입니다.고주파 RF 신호 전송의 엄격한 요구 사항을 충족시키기 위해 특별히 설계되었습니다., 그것은 자동차 레이더와 센서 시스템에 매우 적용됩니다.
PCB 사양
| 매개 변수 | 세부 사항 |
| 계층 수 | 2층 (직한 구조) |
| 기본 재료 | 로저스 RO4835 |
| 보드 크기 | 32.9mm × 60.35mm 1개 (1PCS), 허용값 ±0.15mm |
| 최소 추적/공간 | 6 밀리 (조각) / 6 밀리 (공간) |
| 최소 구멍 크기 | 00.2mm |
| 비아 | 맹인 또는 묻힌 비아스 없거나; 전체 비아스: 12; 비아스 접착 두께: 20 μm |
| 완성된 보드 두께 | 0.24mm |
| 완성 된 구리 무게 | 모든 층에 1 온스 (1.4 밀리) |
| 표면 마감 | 잠수 금 |
| 실크 스크린 | 상층에 실크 스크린이 없습니다. 하층에 실크 스크린이 없습니다. 용접 패드에 실크 스크린이 없습니다. |
| 용접 마스크 | 상층에 용접 마스크가 없습니다. 하층에 용접 마스크가 없습니다. |
| 품질 보장 | 100% 전기 테스트 수행 |
PCB 스택업
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 | 완제 된 구리 | 35μm |
| 기판 코어 | 로저스 RO4835 다이렉트릭 | 0.168mm (6.6 밀리) |
| 하층 구리층 | 완제 된 구리 | 35μm |
로저스 RO4835 자료 소개
로저스의 RO4835 라미네이트는 높은 온도에서 안정성을 향상시키고 다른 탄화수소 재료보다 산화에 더 잘 저항합니다.RO4835 라미네이트는RO4350B라미네이트 및 고 주파수 성능 및 비용 효율적인 회로 제조를 위해 설계되었습니다. 표준 에포시 / 유리 (FR-4) 프로세스를 사용하고 경쟁력있는 가격입니다.
RO4835 라미네이트는 저손실 물질로 저비용 회로 제조를 제공합니다. 이 라미네이트는 로저스의 독점 로프로 리버스 처리 구리 필름과 함께 제공됩니다.적당한 삽입 손실이 필요한 응용 프로그램.
주요 자료 특징
| 특징 | 사양/설명 |
| 재료 구성 | 로저스 RO4835 고온 안정성 탄화수소 라미네이트 |
| 준수 | UL 94 V-0; IPC-4103을 요구하는 애플리케이션에 대한 RoHS 준수 |
| 다이 일렉트릭 상수 (Dk) | 30.48 ± 0.05 |
| 분산 요인 | 0.0037 10GHz에서 |
| 유리 전환 온도 (Tg) | > 280 °C (TMA) |
| 열 확장 계수 (CTE) | X축: 10ppm/°C; Y축: 12ppm/°C; Z축: 31ppm/°C |
| 표면 마무리 장점 | Immersion Gold는 우수한 용접성, 부식 저항성 및 신뢰할 수있는 접착 성능을 보장합니다. |
주요 이점
증강 산화 저항: 전형적인 열성 마이크로 웨이브 재료보다 우월하다.
대용량 적합성: 성능에 민감한 대용량 애플리케이션에 적합합니다.
저손실 성능: 높은 주파수에서 우수한 전기 성능, 자동차 사용에 이상적입니다.
튼튼한 Dk 관용: 제어된 임피던스 전송 라인을 가능하게 합니다.
납 없는 호환성: 납 없는 처리에서 블러스터링/데라미네이션이 없습니다.
신뢰성 높은 접착 된 구멍: 낮은 Z 축 확장으로 신뢰성을 보장합니다.
안정적인 처리: 안정적인 처리 온도를 위해 낮은 평면 확장.
비용 효율성: 표준 FR-4 호환성, 경쟁력 있는 가격
품질표준 &사용 가능성
승인된 표준: IPC-클래스-2를 준수하며 엄격한 프로세스 제어 및 100% 전기 검사를 통해 일관된 품질을 보장합니다.
서비스 영역: 전 세계 서비스 커버리지, 적시에 배달 및 국제 고객을위한 효율적인 판매 후 지원.
전형적 사용법
자동차용 레이더와 센서
지점에서 지점으로 마이크로 웨이브
전력 증폭기
단계 배열 레이더
RF 부품
요약
RO4835의 우수한 특성을 활용하여 (향상된 고온 안정성, 우수한 산화 저항성, 낮은 손실, 단단한 Dk 관용), 표준 FR-4 공정 호환성,그리고 IPC 2급 표준을 엄격히 준수합니다., 그것은 효과적으로 다양한 정밀 RF 시스템의 고 주파수 신호 전송 요구 사항을 충족합니다. 경쟁력있는 가격과 전 세계 서비스 커버리지로,이 PCB는 정밀 RF 장치의 대용량 생산에 신뢰할 수있는 옵션으로 사용됩니다..
|
|
