| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

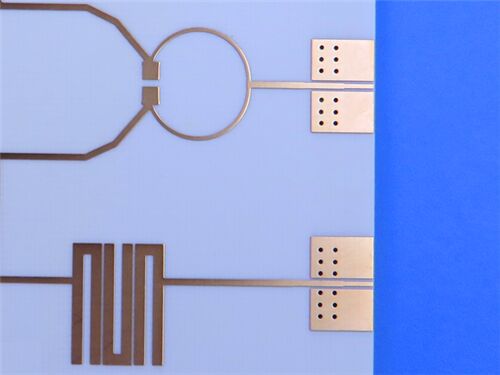

이 2층 딱딱한 PCB는 WL-CT350을 채택합니다. 탄화수소 합금, 세라믹 및 유리섬유 천으로 구성된 열성 합금 기반의 고주파 라미네이트입니다.엄격한 고주파 신호 전송 요구 사항을 충족시키기 위해 특별히 설계되었습니다., 그것은 베이스 스테이션 안테나, 자동차 레이더 및 다른 정밀 RF 시스템에 매우 적용됩니다.
PCB 사양
| 매개 변수 | 세부 사항 |
| 계층 수 | 2층 (직한 구조) |
| 기본 재료 | WL-CT350 |
| 보드 크기 | 411개 (1PCS) 당 0.8mm × 51.35mm, 허용값 ±0.15mm |
| 최소 추적/공간 | 5 밀리 (조각) / 7 밀리 (공간) |
| 최소 구멍 크기 | 00.3mm |
| 비아 | 실종 비아스 없음; 전체 비아스: 29; 비아스 접착 두께: 20 μm |
| 완성된 보드 두께 | 10.1mm |
| 완성 된 구리 무게 | 1온스 (1.4 밀리) |
| 표면 마감 | 잠수 금 |
| 실크 스크린 | 검은색 실크스크린 상층; 실크스크린이 없는 하층 |
| 용접 마스크 | 상층에 용접 마스크가 없습니다. 하층에 용접 마스크가 없습니다. |
| 품질 보장 | 100% 전기 테스트 운송 전에 수행 |
PCB 스택업
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 (Copper_layer_1) | 구리 | 35μm |
| 기판 코어 | WL-CT350 | 10.016mm (40mL) |
| 하층 구리층 (Copper_layer_2) | 구리 | 35μm |
WL-CT350 자료 소개
뱅글링의 WL-CT350 유기 폴리머 세라믹 유리섬유 천으로 덮인 구리 접착 래미네이트는 열성합성 고주파 물질입니다.다이 일렉트릭 층의 구성은 탄화수소 樹脂을 포함한다., 세라믹 및 유리섬유 천. 그것은 낮은 손실 성능을 보여, 고 주파수 설계의 요구 사항을 충족. PCB 처리는FR4PTFE 물질에 비해 단순화되고 회로에서 더 나은 안정성과 일관성을 보장합니다. 유사한 외국 제품 대신 사용할 수 있습니다.
탄화수소 합과 복합 세라믹의 조합은 뛰어난 낮은 손실, 고온 저항 및 온도 안정성 특성을 제공합니다.이 일련의 재료는 변압수 상수의 안정적인 온도 계수와 손실을 가지고 있습니다., 낮은 열 팽창 계수, 그리고 280°C 이상의 높은 TG 값.
주요 자료 특징
| 특징 | 사양/설명 |
| 재료 구성 | WL-CT350 열성합성 樹脂 기반 라미네이트 (화수탄 樹脂, 세라믹, 유리섬유 천) |
| 다이 일렉트릭 상수 (Dk) | 3.48 10 GHz/23°C에서 |
| 분산 요인 | 0.0039 10GHz에서 |
| 다이렉트릭 상수의 온도 계수 (TCDK) | 52ppm/°C |
| 열전도성 | 0.7 W/MK |
| 수분 흡수 | 00.05% |
| 열 확장 계수 (CTE) | X축: 11ppm/°C; Y축: 14ppm/°C; Z축: 34ppm/°C (황금과 일치) |
| 유리 전환 온도 (Tg) | > 280 °C |
주요 이점
저손실 성능: 높은 주파수 설계 요구 사항을 충족하여 효율적인 신호 전송을 보장합니다.
우수한 프로세스 호환성: FR4와 같은 기술로 처리되며 PTFE 물질보다 간단합니다.
우수한 회로 안정성: 회로에서 더 나은 안정성과 일관성을 보장합니다.
고온 저항: 우수한 고온 저항과 온도 안정성.
안정적인 전기적 성질: 다이 일렉트릭 상수 및 손실의 안정적인 온도 계수.
낮은 열 확장: CTE는 구리와 일치하여 열 스트레스를 줄입니다.
비용 효율적인 대체물: 비슷한 외국 고주파 물질의 대체물.
낮은 환경 감수성: 0.05%의 수분 흡수가 성능 저하를 최소화합니다.
품질 표준 및 가용성
승인된 표준: IPC-클래스-2를 준수하며, 엄격한 공정 통제와 100% 전기 검사를 통해 일관된 품질을 보장합니다.
가용성: 전 세계 가용성, 적시에 배달 및 국제 고객을위한 효율적인 판매 후 지원.
전형적 사용법
-기본국 안테나 및 위성 안테나
- 자동차 레이더, 센서 및 내비게이션 시스템
- 전력 증폭기
- 위성 고주파 헤드
- RF 장치 및 필터
-WIMAX 안테나 및 분산 안테나
요약
이 WL-CT350 기판을 기반으로 한 2층 단단한 PCB는 고주파 마이크로파 및 RF 애플리케이션에 맞춘 고성능, 비용 효율적인 솔루션입니다.비슷한 외국 제품들을 안정적으로 대체할 수 있는, 성숙한 FR4와 같은 처리 및 전 세계 사용 가능성에 적합하여이 PCB는 정밀 RF 장치의 대용량 생산에 최적의 옵션으로 사용됩니다.
|
|
