| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

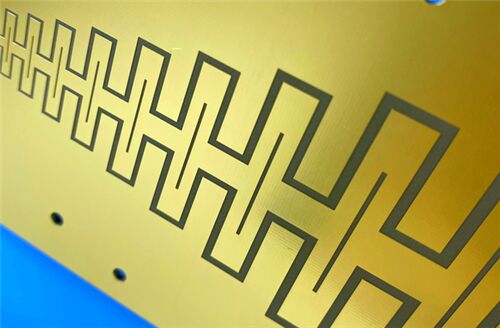

RF 애플리케이션에 최적화된 고성능 2층 딱딱 PCB를 찾고 계십니까? This 2-layer rigid PCB is built with RF-10 copper clad laminates—a composite of ceramic-filled PTFE and woven fiberglass—designed to address the growing need for size reduction in RF applications while maintaining superior signal integrityIPC-Class 2 품질 표준에 따라 설계된 이 PCB는 마이크로 스트립 패치 안테나, GPS 안테나 및 위성 부품과 같은 중요한 애플리케이션에 대한 신뢰할 수 있는 성능을 제공합니다.정확성에 중점을 둔, 내구성 및 비용 효율성, 이 PCB는 고주파 프로젝트를위한 신뢰할 수있는 기판을 찾는 엔지니어와 조달 팀에게 이상적입니다.
PCB사양s
우리의 PCB의 모든 측면은 정확성과 성능을 위해 설계되어 있습니다. 모든 단위의 일관성과 신뢰성을 보장합니다.
| 건축물 | 세부 사항 |
| 보드 크기 | 143.6mm x 109.8mm (2 종류, 2 PCS), 당신의 조립에 정밀하게 적합하기 위해 +/- 0.15mm의 단단한 관용 |
| 트레이스 & 스페이스 | 최소 5/7mls, 신호 무결성을 손상시키지 않고 컴팩트 회로 설계가 가능 |
| 최소 구멍 크기 | 0.4mm, 표준 부품 장착 요구 사항에 적합합니다. |
| 비아 | 맹인 비아스가 없으므로 제조를 단순화하면서 신뢰할 수있는 간층 연결을 보장합니다. |
| 완성된 보드 두께 | 0.5mm, 컴팩트 장치의 내구성과 공간 효율성을 균형 잡습니다. |
| 구리 무게 | 외층 (35μm) 에서 1oz (1.4 mils), 고주파 신호에 대한 우수한 전도성을 제공합니다. |
| 접착 두께를 통해 | 20μm, 신뢰성 있는 전기 연결과 기계적 강도에 대한 IPC-클래스 2 표준을 충족 |
| 표면 마감 | ENEPIG 는 ENIG 와 같은 표준 가공과 비교 할 때 우수한 용접성, 부식 저항성 및 현대 조립 기술과 호환성을 제공합니다. |
| 실크 스크린 & 솔더 마스크 | 상단 또는 하단 실크 스크린, 상단 또는 하단 용접 마스크가 없으므로 RF 신호 성능에 최적화된 깨끗한 디자인을 보장합니다. |
| 품질 검사 | 100% 전기 테스트를 운송 전에 수행하여 기능성을 보장하고 결함이있는 단위를 제거합니다. |
PCB 스택-위 설정
| 스택업 컴포넌트 | 사양 및 설명 |
| 구리층 1 | 35μm (1oz) 효율적인 신호 전송과 열 전도성을 보장합니다 |
| RF-10 코어 | 10mil (0.254mm) PCB의 기초 |
| 구리층 2 | 35μm (1oz) ∆ 균형 잡힌 신호 흐름을 위해 일관된 전도성과 대칭을 제공합니다 |
PCB 통계
| PCB 통계 항목 | 세부 정보 및 설명 |
| 구성 요소 | 24 RF 회로에 필수적인 구성 요소를 수용 |
| 전체 패드 | 51 다양한 연결 옵션을 제공합니다. |
| 뚫린 패드 | 34 ✅ 신뢰성 있는 구멍 뚫린 부품 장착을 지원합니다. |
| 최고 SMT 패드 | 17 위층에 표면 장착 부품 통합을 가능하게 합니다. |
| 아래쪽 SMT 패드 | 0 특정 구성 요소 레이아웃에 최적화 |
| 비아 | 29 ✅ 보안된 간층 연결을 보장합니다 |
| 망 | 2 신호 무결성을 유지하면서 회로 라우팅을 단순화합니다 |
RF-10 기판: 우수한 성능의 열쇠
RF-10 구리 접착 래미네이트는 우리의 PCB의 탁월한 성능의 초석입니다. 고주파 RF 애플리케이션의 요구를 충족시키기 위해 설계되었습니다.
RF-10은 세라믹으로 채워진 PTFE와 섬유 유리조직의 복합체입니다.높은 다이렉트릭 상수 (DK) 와 낮은 방출 요인 (dissipation factor) 의 독특한 조합을 제공하며 더 높은 주파수에서 신호 손실을 줄이는 데 중요합니다.얇은 섬유 유리로 엮은 강화는 더 쉽게 다루기 위해 경직성을 향상시키고 차원 안정성을 향상시켜 단일 계층 및 다층 회로 모두에 이상적입니다.
비용 효율성 및 산업에서 허용되는 배송 시간을 위해 설계 된 RF-10은 RF 응용 프로그램에서 크기를 줄이려는 요구를 해결합니다.낮은 분산과 결합, 피부 효과 손실이 중요한 높은 주파수에서 최적의 삽입 손실을 초래합니다.
RF-10 PCB의 주요 특징
우리의 RF-10 2층 PCB는 고주파 애플리케이션을 위해 구별하는 업계에서 선도적인 기능을 자랑합니다:
다이렉트릭 상수: 10GHz에서 10.2 ± 0.3
분산 요인: 10GHz에서 0.0025 신뢰성 높은 주파수 성능을 위해 신호 손실을 최소화합니다
높은 열전도: 0.85 W/mk (Unclad)
CTE (열적 확장 계수): x=16 ppm/°C, y=20 ppm/°C, z=25 ppm/°C
낮은 수분 흡수: 0.08% 습한 환경에서 신뢰성을 보장합니다
발화성 등급: V-0 ∙ 전자 장치의 안전 표준을 충족합니다
RF-10 PCB 를 선택하는 이점
RF-10 PCB는 엔지니어, 제조업체 및 조달 팀에게 실질적인 이점을 제공합니다.
RF 회로 크기의 감소에 대한 높은 DK는 성능을 희생하지 않고 RF 설계의 발자국을 줄입니다
탁월한 차원 안정성 (Dimensional Stability) 온도 변화와 제조 과정에 걸쳐 일관된 성능을 보장합니다.
긴 DK 허용 (10.2 +/- 0.3) 모든 PCB의 일관성을 보장하여 설계 및 조립을 단순화합니다.
높은 열전도성 (High Thermal Conductivity) - 열관리를 개선하여 장치의 수명을 연장합니다
매끄러운 구리에 대한 우수한 접착력 안정적인 부품 결합 및 신호 전송을 보장합니다
낮은 X, Y, Z 팽창
우수한 가격과 성능 비율 ✓ 비용 효율적인 가격에 고품질 RF 성능을 제공합니다
신청서
우리의 RF-10 2층 PCB는 다음과 같은 고주파 및 높은 신뢰성 애플리케이션을 위해 특별히 설계되었습니다.
품질 및 가용성
품질 표준: IPC-Class 2 전용 서비스 전자 제품에 대한 업계의 가장 일반적인 품질 요구 사항을 충족시켜 신뢰할 수있는 성능과 연장된 수명을 보장합니다.IPC-클래스 2는 통신 장치에 널리 사용됩니다, 산업용 도구 및 일관된 성능을 요구하는 다른 응용 프로그램.
그림 형식: Gerber RS-274-X PCB 제조에 대한 산업 표준 형식, 모든 주요 설계 및 제조 소프트웨어와 호환성을 보장합니다.
사용 가능성: 전 세계 ✅ 전 세계 엔지니어 및 제조업체의 요구를 충족시키기 위해 산업에 용납되는 배송 시간을 제공합니다.
|
|
