| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

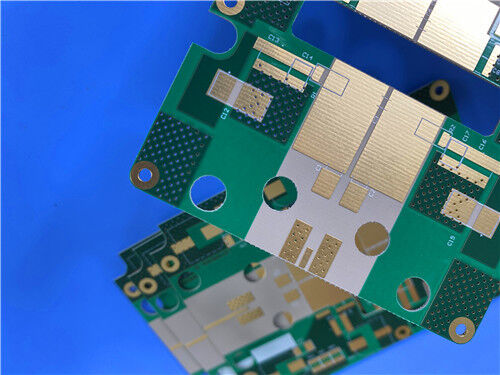

이 PCB는 WL-CT440을 기본 재료로 사용하고 Immersion Gold 표면 마감 처리를 통합했으며 IPC-Class-2 품질 사양을 엄격하게 준수합니다. 0.254mm(10mil) WL-CT440 기판 코어를 갖춘 2층 견고한 구조로 구성된 이 제품은 항공우주, 레이더 및 위성 통신 시스템의 고주파수, 저손실 성능 요구 사항을 충족하도록 맞춤 제작되었습니다.
PCB 사양
| 건설 매개변수 | 사양 |
| 기본 재료 | WL-CT440 (탄화수소수지-세라믹-유리섬유 복합섬유, 열경화성 고주파 소재) |
| 레이어 수 | 2레이어 견고한 구성 |
| 보드 크기 | 단위당 56.5mm × 89.65mm, 치수 공차 ±0.15mm |
| 최소 추적/공간 | 최소 트레이스 폭 6mil 및 간격 7mil |
| 최소 구멍 크기 | 0.35mm |
| 블라인드 비아 | 활용되지 않음 |
| 완성된 보드 두께 | 0.3mm |
| 완성되는 구리 무게 | 두 외부 레이어 모두 1oz(1.4mils) |
| 도금 두께를 통해 | 20μm |
| 표면 마감 | 이머젼 골드 |
| 실크 스크린 | 상단 레이어에 흰색 실크스크린 적용 |
|
솔더 마스크
|
상단 레이어의 녹색 솔더 마스크 |
| 품질 관리 | 배송 전 100% 전기 테스트 수행 |
스택-구성
| 레이어 이름 | 재료 | 두께 |
| 상단 구리 레이어(Copper_layer_1) | 구리 | 35μm |
| 기판 코어 | WL-CT440 | 0.254mm(10밀) |
| 하단 구리층(Copper_layer_2) | 구리 | 35μm |
WL-CT440 소재 소개
Wangling의 WL-CT440은 유기 폴리머 세라믹 섬유유리 천으로 강화된 열경화성 수지 기반 고주파 동박적층판(CCL)입니다. 유전층은 탄화수소 수지, 세라믹 필러 및 유리 섬유 천으로 구성되어 엄격한 고주파수 설계 기준을 충족하는 저손실 성능을 제공합니다. WL-CT440은 표준 FR4 제조 기술과 공정 호환이 가능하여 PTFE 기반 소재에 비해 공정이 단순화되는 동시에 향상된 회로 안정성과 일관성을 보장합니다. 이는 동등한 이물질에 대한 고성능 대안 역할을 합니다.
탄화수소 수지와 복합 세라믹의 시너지 효과 조합으로 WL-CT440은 뛰어난 저손실 특성, 고온 저항 및 열 안정성을 제공합니다. 이 소재 시리즈는 안정적인 유전 상수 온도 계수(TCDK) 및 유전 손실, 낮은 열팽창 계수(CTE), 280°C를 초과하는 유리 전이 온도(Tg)를 특징으로 하여 열악한 작동 환경의 고주파수 응용 분야에 매우 적합합니다.
WL-CT440 소재 특징
| 범주 | 특징 | 사양 |
| 전기적 특성 | 유전 상수(Dk) | 10GHz/23°C에서 4.1 |
| 소산 인자 | 10GHz에서 0.005 | |
| 열 성능 | 유리전이온도(Tg) | 280°C |
| TCDK | -21ppm/°C | |
| 열전도율 | 0.66W/mK | |
| CTE(XYZ 축) | 14/18/35ppm/°C(구리와 일치) | |
| 물리적 특성 | 수분 흡수 | 0.12% |
| 가연성 등급 | UL 94-V0 |
WL-CT440 소재의 장점
-우수한 저손실 성능: 탄화수소 수지 및 복합 세라믹 제제는 고충실도 고주파 신호 전송에 중요한 낮은 소산 인자를 제공합니다.
-FR4-Process 호환: 표준 FR4 제조 작업흐름과 호환되어 PTFE 재료에 비해 생산을 단순화하는 동시에 일관된 회로 성능을 보장합니다.
-뛰어난 열 안정성: 높은 Tg(280°C)와 안정적인 TCDK는 극한의 온도 환경에서도 안정적인 작동을 보장합니다.
-구리 일치 CTE: 구리와 정렬된 열팽창 계수는 열 응력을 최소화하여 장기적인 구조적 및 전기적 신뢰성을 향상시킵니다.
일반적인 응용 분야
-항공우주 장비
-전자레인지 및 안테나 시스템
-빔포밍 네트워크
-레이더 시스템
-위성 및 내비게이션
-전력 증폭기
품질 및 가용성
이 PCB는 IPC-Class-2 품질 표준을 준수하여 항공우주, 군사 및 고주파 전자 시스템에 대한 일관된 신뢰성을 보장합니다. 전 세계적으로 사용 가능하며 글로벌 프로젝트 요구 사항을 지원하고 적시 납품을 보장합니다.
|
|
