| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

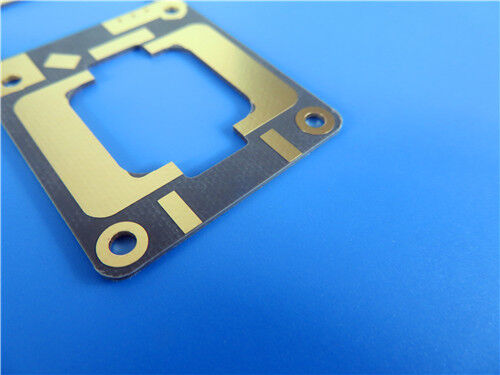

이 PCB는 Rogers RT duroid 5880LZ를 기본 재료로 사용하고 IPC-Class-2 품질 표준을 엄격히 준수합니다.그것은 고주파의 엄격한 성능 요구 사항을 충족하도록 특별히 설계되었습니다.RT duroid 5880LZ 물질은 PCB에 특별한 다이 일렉트릭 안정성, 낮은 손실 성능 및 가벼운 성질을 부여합니다.미션 크리티컬 항공우주용으로 매우 적합합니다., 군사 및 통신 응용 프로그램.
PCB 사양
| 건설 매개 변수 | 세부 사항 |
| 기본 재료 | 로저 RT duroid 5880LZ (충전된 PTFE 복합재) |
| 계층 수 | 2층 단단한 구조 |
| 보드 크기 | 78mm x 96mm 1개, 허용 범위 ±0.15mm |
| 추적/공간 | 최소 5 밀리 (조각) / 6 밀리 (공간) |
| 최소 구멍 크기 | 0.25mm |
| 맹인 경로 | 아니 |
| 완성된 보드 두께 | 00.3mm |
| 완성 된 구리 무게 | 1oz (1.4mls에 해당) 두 외부 층에 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 몰입 금, |
| 실크 스크린 | 위층에 흰색 실크 스크린 |
| 용접 마스크 | 상층에 녹색 용접 마스크 |
| 품질 관리 | 100% 전기 테스트 운송 전에 수행 |
스택-위 설정
2층 딱딱한 PCB는 Rogers RT duroid 5880LZ 재료의 성능 장점을 극대화하기 위해 최적화된 스택업을 채택합니다. 스택업 구조 (위에서 아래로) 는 다음과 같습니다.
| 레이어 | 사양 | 기능 |
| 구리층 1 | 35μm (1oz) 두께 | 흰색 실크 스크린과 녹색 용접 마스크가 있는 상단 신호 층 |
| NT1국립자치단체 | 0.254mm (10mil) 두께 | 고주파 성능을 안정적으로 보장하는 저손실 다이 일렉트릭 기반 |
| 구리층 2 | 35μm (1oz) 두께 | 실크 스크린이나 용접 마스크가 없는 하층 신호층 |
NT1 재질의 소개
로저 RT duroid 5880LZ고성능 포리테트라플루로에틸렌 (PTFE) 복합재료특히 뛰어난 고주파 성능을 요구하는 엄격한 스트립라인 및 마이크로 스트립 회로 애플리케이션에 설계되었습니다.그 고유 한 채식 수식은 낮은 밀도, 가벼운 구조로 이어지며 무게에 민감한 고성능 시스템에 이상적인 선택입니다.
RT duroid 5880LZ 라미네이트의 주요 장점은 넓은 주파수 범위에서 안정적으로 유지되는 패널에 걸쳐 균일한 변압성 상수입니다.이 물질의 극히 낮은 분산 요인은 Ku 대역 주파수 이상으로 사용 가능성을 확장시킵니다.또한 RT duroid 5880LZ는 쉽게 가공, 절단 및 절단됩니다.모든 용매와 반응기에 대한 뛰어난 저항성, 온도와 추위에 모두, 가장자리 접착 및 구멍 접착 프로세스.
NT1사용품
RT duroid 5880LZ 라미네이트는 뛰어난 전기, 기계 및 열 특성을 나타냅니다.
| 재산 | 사양 | 설명 |
| 다이 일렉트릭 상수 (Dk) | 210 GHz와 23°C에서 0.0 ± 0.04 | 높은 주파수 회로에서 신호 확산과 임피던스 제어의 일관성을 보장합니다. |
| 분산 요인 (Df) | 0.0021 - 0.0027 10 GHz와 23°C에서 | 신호 약화와 에너지 손실을 최소화하여 Ku 대역 이상에서 작동 할 수 있습니다. |
| Z축 열 팽창 계수 (CTE) | 40ppm/°C | 열압력을 줄이고 온도 변동에 따른 차원 안정성을 보장합니다. |
| 방출물질 | TML 0.01%, CVCM 0.01%, WVR 0.01% | 항공우주 및 높은 신뢰성 애플리케이션에 대한 엄격한 저 배출가스 요구 사항을 충족합니다. |
| 밀도 | 1.4gm/cm3 | 가벼운 구조로 무게에 민감한 항공기 및 군사 시스템에 이상적입니다. |
| 불화성 등급 | UL 94 V-0 | 전자 부품에 대한 엄격한 화재 안전 표준을 준수합니다. |
| 납 없는 호환성 | 납 없는 공정 호환성 | 현대적인 제조 표준과 환경 규정을 준수합니다. |
전형적 사용법
가벼운 디자인, 낮은 다이 일렉트릭 손실 및 고 주파수 안정성을 활용하여이 PCB는 다음과 같은 중요한 응용 프로그램에 이상적으로 적합합니다.
- 공기 안테나 시스템
가벼운 먹이 네트워크
- 군사용 레이더 시스템
- 미사일 안내 시스템
-점에서점까지의 디지털 라디오 안테나
품질 및 가용성부재
이 PCB는 IPC-Class-2 품질 표준을 엄격히 준수하며 신뢰할 수있는 성능을 보장합니다. 그림은 PCB 제조에 대한 산업 표준인 Gerber RS-274-X 형식으로 제공됩니다.추가로이 PCB는 전세계에 사용할 수 있으며, 글로벌 프로젝트 요구 사항을 효과적으로 지원하고 적시에 배달 할 수 있습니다.
|
|
