제품 상세 정보:
|
| 기본 재료: | CER-10 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.7mm | PCB 크기: | 89.3mm x 56.9mm, 2종, 2개 |
| 솔더 마스크: | 검은색 | 실크 스크린: | 아니요 |
| 구리 무게: | 1온스 | 표면 마감: | 이머젼 골드 |
| 강조하다: | 2층 RF PCB 보드,검은색 실크스크린으로 된 CER-10 PCB,25mil 기판 RF PCB |
||

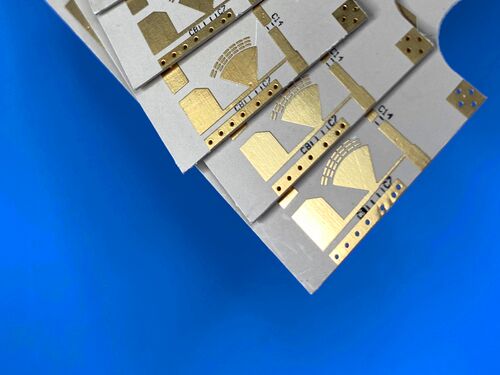

이 2층 강성 PCB는 안정적인 성능을 위한 국제 산업 표준을 준수합니다. 고성능 마이크로파 및 수동 부품 애플리케이션의 엄격한 요구 사항을 충족하도록 설계된 CER-10 유기-세라믹 라미네이트를 기본 기판으로 사용하여 우수한 기계적 및 전기적 특성을 제공합니다.
PCB 사양
| 항목 | 세부 정보 |
| 기본 재료 | CER-10 (유기-세라믹 라미네이트) |
| 층 수 | 2층, 블라인드 비아 없음 |
| 보드 치수 | 89.3mm x 56.9mm, 2가지 유형, 총 2개 |
| 최소 트레이스/간격 | 5/6 밀 |
| 최소 홀 크기 | 0.4mm |
| 완성된 보드 두께 | 0.7mm |
| 완성된 구리 무게 | 외부 레이어용 1 oz (1.4 밀) |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 침지 금 |
| 실크스크린 | 상단 레이어에 검은색 실크스크린; 하단 레이어에 실크스크린 없음 |
| 솔더 마스크 | 상단 및 하단 레이어 모두에 솔더 마스크 없음 |
| 품질 관리 | 배송 전 100% 전기 테스트 실시 |
PCB 스택업
| 레이어 | 사양 |
| 구리 레이어 1 | 35 μm |
| CER-10 기판 | 25 밀 (0.635 mm) |
| 구리 레이어 2 | 35 μm |
아트워크 및 승인 표준
공급되는 아트워크 유형: Gerber RS-274-X, 이는 PCB 제조를 위한 업계 표준으로 보편적으로 인정됩니다.
승인 표준: IPC-Class-2, 전자 산업 협회(IPC)에서 공식화한 널리 채택된 품질 벤치마크입니다.
가용성
이 PCB는 전 세계 배송이 가능하며, 국제 프로젝트의 다양한 요구 사항을 충족하고 적시 납품을 보장하기 위해 글로벌 물류를 지원합니다.
CER-10 기본 재료 소개
CER-10은 Taconic의 ORCER 제품군에 속하는 유기-세라믹 라미네이트입니다. 10GHz에서 10의 유전 상수와 0.0035의 낮은 손실 계수를 특징으로 하여 고주파 애플리케이션에 적합합니다. 이 재료는 직조 유리 보강재를 통합하여 Taconic의 고급 세라믹 충진 기술과 코팅된 PTFE 유리 섬유 전문 지식을 결합합니다. CER-10은 탁월한 층간 접착 강도와 납땜 저항성을 제공하여 고성능 마이크로파 및 수동 부품 애플리케이션을 위한 이상적인 기판으로 자리매김합니다.
CER-10 재료 사용의 주요 특징
| 주요 특징 | 사양 및 설명 |
| 재료 유형 | CER-10 유기-세라믹 라미네이트 |
| 유전 상수 (Dk) | 10GHz에서 10 |
| 손실 계수 | 10GHz에서 0.0035 |
| 수분 흡수율 | 0.02% |
| 열팽창 계수 (CTE) | X축: 13 ppm/°C; Y축: 15 ppm/°C; Z축: 46 ppm/°C |
CER-10 재료 사용의 이점
일반적인 응용 분야
이 PCB는 우수한 전기적 및 기계적 특성을 활용하여 다음과 같은 고성능 마이크로파 및 수동 부품 애플리케이션을 위해 특별히 설계되었습니다 (이에 국한되지 않음):
-파워 앰프
-도파관 필터
-방향성 커플러
-기타 마이크로파 수동 부품
결론
이 2층 강성 PCB는 CER-10 유기-세라믹 라미네이트의 우수한 특성과 엄격한 출하 전 품질 관리 프로토콜에 의해 뒷받침되는 탁월한 고주파 성능, 구조적 안정성 및 제조 용이성을 보여줍니다.
이러한 특성은 고성능 마이크로파 및 수동 부품 프로젝트에 참여하는 글로벌 제조업체, 특히 안정적인 유전 특성, 강력한 기계적 강도 및 전 세계적인 가용성을 요구하는 프로젝트에 이상적이고 비용 효율적이며 신뢰할 수 있는 솔루션입니다.
