| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

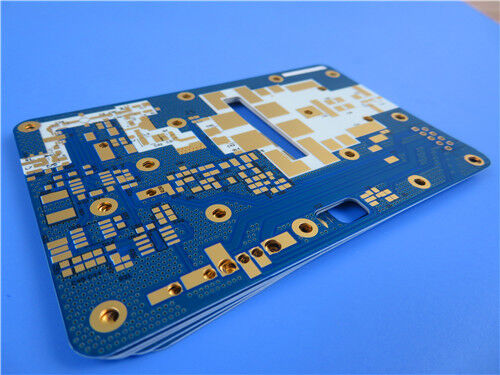

이 PCB는 고주파 2층 딱딱한 인쇄 회로 보드입니다.로저 RO4730G3, 고주파 애플리케이션을 위해 설계된 프리미엄 안테나 등급 라미네이트입니다. 그것은 뛰어난 신호 무결성을 보장하기 위해 물질의 안정적인 변압률과 낮은 소모 요인을 활용합니다.낮은 신호 손실과 일관된 성능을 제공 합니다. 셀룰러 기지 스테이션 안테나와 신뢰할 수 있는 통신 효율에 중요한.
PCB 제작 세부 사항
| 항목 | 사양 |
| 기본 재료 | 로저스 RO4730G3 (화수화물/세라믹/조직 유리 복합물) |
| 계층 수 | 2층 (블라인드 비아스가 포함되지 않습니다) |
| 보드 크기 | 85단위당 0.6mm x 103mm, 차원 허용값은 +/- 0.15mm |
| 최소 추적/공간 | 4 밀리미터 길이 / 6 밀리미터 간격 |
| 최소 구멍 크기 | 00.3mm |
| 완성된 보드 두께 | 00.6mm |
| 완성 된 구리 무게 | 1온스 (외부 구리 층에 1.4 밀리에 해당한다) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | ENEPIG (전체 없는 니켈 전체 없는 팔라디움 침수 금) |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 적용되지 않습니다 |
| 최상층 솔더 마스크 | 파란색 |
| 바닥 용접 마스크 | 적용되지 않습니다 |
| 품질 관리 | 100% 전기 테스트 운송 전 |
PCB 스택-위로
| 레이어 | 설명 | 두께 |
| 1 | 구리층 1 (외부) | 35μm |
| - | 로저스 RO4730G3 코어 (다일렉트릭 레이어) | 0.508mm (20mL) |
| 2 | 구리 층 2 (외쪽 바닥) | 35μm |
그림, 품질 표준 및 사용 가능성
미술품, 품질, 가용성 측면에서PCB는 Gerber RS-274-X 형식의 그림으로 제공됩니다. PCB 제조에 대한 산업 표준으로 대부분의 주류 생산 장비와 호환성을 보장합니다.PCB는 IPC-Class-2 품질 표준을 충족합니다. 일관된 성능과 제조 품질을 보장하는 널리 인정 된 기준입니다. 또한이 PCB는 전 세계적으로 배송 할 수 있습니다.국제 프로젝트에 적합하도록.
로저스 RO4730G3 재료에 대한 소개
로저스 RO4730G3는 안테나 등급 라미네이트로 UL 94 V-0 연화성 등급으로, 탄화수소, 세라믹 및 섬유 유리로 구성되어 있습니다.전통적인 PTFE 기반 라미네이트에 대한 비용 효율적인 대안, 안테나 최적의 성능을 위해 필요한 주요 특성을 제공하는 樹脂 시스템을 가진 표준 FR-4 처리 및 고온 납 없는 용접과 완전히 호환,RO4730G3는 전통적인 PTFE 재료에 필요한 특별한 접착 된 구멍 (PTH) 준비 필요성을 제거합니다.이것은 안테나 애플리케이션에 대한 경제적인 선택으로 설계자가 효율적으로 성능과 비용을 균형있게 할 수있게합니다.
로저스 RO4730G3 재료의 주요 특징
| 주요 특징 | 사양 |
| 다이 일렉트릭 상수 (Dk) | 310GHz에서 0.0 +/- 0.05 |
| 분산 요인 | 010GHz에서 0.0028 |
| 열 계수 Dk (TCDk) | 34ppm/°C |
| 열 확장 계수 (CTE) | X축: 15.9ppm/°C; Y축: 14.4ppm/°C; Z축: 35.2ppm/°C (황금과 일치) |
| 유리 전환 온도 (Tg) | 280 °C 이상 |
| 분해 온도 (Td) | 411 °C (TGA를 통해 측정) |
| 열전도성 | 0.45 W/mk |
로저스 RO4730G3 재료의 장점
- 저손실 다이렉트릭은 낮은 프로파일 필름과 결합되어 수동적 인터모들레이션 (PIM) 을 줄이고 삽입 손실을 최소화합니다.
- PTFE / 유리 대안에 비해 낮은 밀도와 30% 무게 감소를 제공하는 독특한 필러 및 폐쇄 마이크로스피어 구조.
- 낮은 Z축 CTE (<30 ppm/°C) 및 높은 Tg (> 280°C), 더 많은 설계 유연성과 자동 조립 프로세스와 호환성을 제공합니다.
- 낮은 TCDk (<40 ppm/°C), 다양한 온도 조건에서 일관된 회로 성능을 보장합니다.
- 특화된 열성 합금 시스템 및 필러, 낮은 TCDk, 3.0 Dk 값을 제공, 제조의 편리함, 접착 구멍 (PTH) 공정 능력.
- 환경 친화적, 납 없는 처리 및 RoHS 표준을 준수하는 호환성
전형적 사용법
우수한 전기 성능과 비용 효율성으로 이 PCB는 다음과 같은 용도로 특별히 설계되었습니다.
- 셀룰러 베이스 스테이션 안테나
결론
로저 RO4730G3 안테나 등급 라미네이트로 제작된 이 2층 딱딱한 PCB는 강력한 전기 성능과 비용 효율성, 그리고 신뢰할 수 있는 제조성을 결합합니다.
로저스 RO4730G3의 고유 한 장점, 낮은 다이 일렉트릭 손실, 안정적인 Dk, 가벼운 디자인 및 납 없는 호환성 등은 PCB의 경쟁력을 강화합니다.전통적인 PTFE 라미네이트에 대한 비용 효율적인 대안으로, 그것은 전 세계 프로젝트의 요구를 충족시키기 위해 전 세계 사용 가능성으로 셀룰러 기지 스테이션 안테나 및 다른 고 주파수 응용 프로그램에 잘 적합합니다.
|
|
