| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

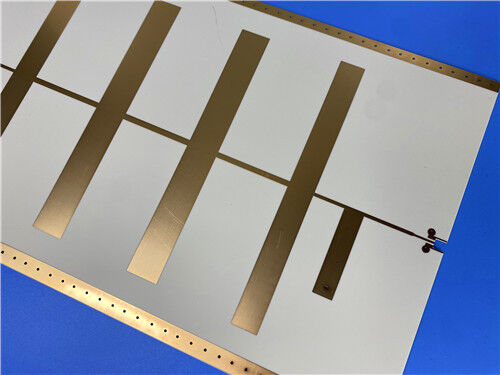

이 2층 딱딱한 WL-CT440고주파 RF PCB탄화수소 세라믹으로 강화된 유리섬유 다이 일렉트릭 라미네이트로 제조되며 수입된 고주파 기판에 대한 경제적 대안으로 사용됩니다.IPC-클래스-2 표준에 따라 제조되고 침몰 금판으로 완결, 이 0.8mm 얇은 회로 보드는 낮은 다이 일렉트릭 손실, 뛰어난 열 전도성, 높은 Tg 성능 및 일관된 다이 일렉트릭 안정성을 제공합니다.FR4에 호환되는 제조 공정으로, WL-CT440는 뛰어난 반복성과 회로 신뢰성을 유지하면서 전통적인 PTFE 재료보다 훨씬 더 쉽게 처리됩니다.단계적 배열 안테나, 레이더 하드웨어, 위성 통신 집합.
PCB 사양
| 건축물 | 세부 사항 |
| 기본 재료 | WL-CT440 고주파 회로용 구리 접착 라미네이트로 채워진 탄화수소 세라믹 유리섬유 천 |
| 계층 수 | 2계층 ‧ 항공 및 레이더 전자 시스템에 설계된 딱딱한 고주파 PCB 구조 |
| 보드 크기 | 89mm × 63.5mm (1PCS), 정확한 부품 조립을 위해 엄격한 차원 허용값은 +/- 0.15mm |
| 트레이스 & 스페이스 | 최소 4/6mls, 컴팩트 추적 라우팅을 지원하고 우수한 고주파 신호 무결성을 유지 |
| 최소 구멍 크기 | 0.2mm, 구멍을 통해 구성 요소를 고밀도로 장착하고 삽입하기 위해 제조 |
| 비아 | 실명 비아스가 없으므로 제조 절차를 단순화하고 일관성 있는 간층 전기 전도성을 보장합니다. |
| 완성된 보드 두께 | 0.8mm, 가볍고 날씬한 구조 공간 제한된 항공우주 및 항공 기기에 이상적입니다. |
| 구리 무게 | 1온스 (1.4 밀리) 외부 구리 필름, 마이크로파 신호 전송에 안정적인 전도성을 제공합니다 |
| 접착 두께를 통해 | 20μm, IPC-Class-2 요구사항을 충족하여 전도성 및 장기 내구성을 통해 견고함을 보장합니다. |
| 표면 마감 | Immersion Gold, 뛰어난 산화 저항성 및 높은 주파수 정밀 회로에 대한 신뢰할 수있는 용접성을 제공합니다. |
| 실크 스크린 & 솔더 마스크 | 상단 실크스크린: 없음; 하단 실크스크린: 없음; 상단 솔더 마스크: 없음; 하단 솔더 마스크: 없음 |
| 품질 검사 | 100%의 연속성 테스트를 제공 전에 수행하여 고품질의 전기 성능을 보장합니다. |
PCB 스택업 구성
| 스택업 컴포넌트 | 사양 및 설명 |
| 구리층 1 | 35μm, 낮은 저항의 마이크로파 신호 전파를 위한 고순도의 구리 필름 |
| WL-CT440 코어 | 0.762mm (30mil) ∙ 고열전도와 낮은 다이전트릭 손실을 특징으로 하는 탄화수소 세라믹 강화 기판 |
| 구리층 2 | 35μm 대칭 구리 구조 일관성 전기 안정성을 유지하기 위해 |
그림 형식 및 준수 표준
그림 형식: Gerber RS-274-X로 제공되며, 정확한 PCB 제조와 보편적인 데이터 호환성을 보장하는 산업 표준 형식입니다.
승인된 표준: IPC-Class-2, 항공우주 및 군사용 고주파 전자 장치의 내구적이고 신뢰할 수 있는 작동을 보장합니다.
사용 가능성: 국제 엔지니어링 조달 및 산업 프로젝트를 지원하기 위해 글로벌 선박이 제공됩니다.
WL-CT440 서브스트레이트 도입
WL-CT440는 고주파 마이크로파 애플리케이션을 위해 설계된 고열 탄화수소 세라믹 유리 섬유로 강화된 구리 접착 라미네이트입니다.합성 세라믹 필러이 기판은 마이크로 웨브 회로 설계에 있어서 낮은 손실의 안정적인 전기 성능을 제공합니다.WL-CT440는 FR4와 일치하는 제조 작업 흐름을 채택합니다., PCB 가공을 단순화하면서 뛰어난 안정성과 생산 반복성을 유지합니다.
탄화수소 樹脂과 세라믹 첨가물의 시너지 결합은 최소한의 신호 약화, 뛰어난 열 저항 및 우수한 온도 안정성을 제공합니다.이 물질은 안정적인 다이 일렉트릭 온도 계수를 나타냅니다, 낮은 열 팽창 속도, 초고 Tg 280 °C를 초과. 수입 고주파 라미네이트의 비용 효율적인 국내 대체물로서, WL-CT440는 군사, 항공 우주,그리고 상업용 전파 시스템.
주요 특징
| 매개 변수 | 사양 및 언급 |
| 다이렉트릭 상수 @ 10GHz | 4.1 10 GHz/23°C에서 일반 고주파 회로에 안정적인 다이렉트릭 성능을 제공합니다. |
| 분산 요인 @10GHz | 0.004 10GHz에서, 마이크로파 전송 중에 낮은 신호 손실을 유지 |
| 온도 계수 Dk | -21 ppm/°C, 변동적인 주변 온도 하에서 신뢰할 수 있는 다이 일렉트릭 안정성을 보장 |
| 열전도성 | 0.66 W/MK, 고전력 RF 회로에 효율적인 열 분비를 가능하게 한다. |
| 수분 흡수 | 0.12%, 습한 작업 환경에서 일관된 전기적 특성을 유지 |
| X-Y 축 CTE | X축: 14ppm/°C, Y축: 18ppm/°C, 구리와 일치하는 열 확장 |
| Z축 CTE | 35 ppm/°C, 열성 탈층화 및 보드 워크페이지 위험을 완화 |
| Tg 값 | ≥280°C, 재공류 용접 주기에 특별한 열 내성을 제공합니다. |
주요 이점
WL-CT440은 상업 및 군사용 고주파 회로 설계자에게 명확한 기술적 이점을 제공합니다.
FR4 호환 제조는 제조를 단순화하고 PTFE 기판에 비해 생산 비용을 줄입니다.
최적화된 낮은 Dk 및 낮은 Df 값은 마이크로파 주파수 대역을 통해 깨끗하고 안정적인 신호 전송을 보장합니다.
낮은 수분 흡수는 습한 대기 조건에서 전기 성능 저하를 방지합니다.
높은 열전도성 은 고전력 증폭기 회로 에 있어서 열 분산 을 가속화 한다
구리 합동 CTE 는 열 스트레스 를 최소화 하고 장기적 구조 신뢰성 을 향상 시킨다
우수한 Tg 속성은 반복 된 용접 과정에서 열 안정성을 강화합니다.
전형적 사용법
이 WL-CT440 2층 RF PCB는 군사 수준의 항공우주 및 마이크로파 통신 시스템에서 광범위하게 사용됩니다.
항공우주장비, 우주용 객실장비 및 항공용 전자 모듈
- 마이크로파 안테나 및 단계 민감 안테나 배열 시스템
-초기 경보 레이더 및 항공 레이더 수신기
-단계 배열 안테나 및 마이크로 웨브 빔 형성 네트워크
- 위성 통신, 내비게이션 시스템 및 RF 전력 증폭기
|
|
