| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

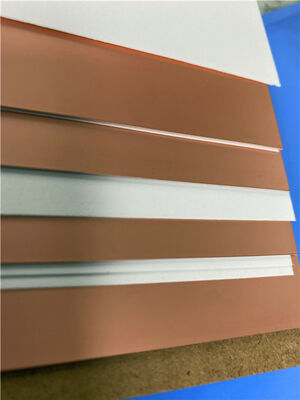

AD255C는 유리로 강화된 PTFE 기반 복합재로 안정적인 변압전력 상수, 낮은 신호 손실 및 우수한 수동적 인터모들레이션 (PIM) 성능을 제공하기 위해 설계되었습니다.엮은 유리 구조는 회로 가공성을 향상시키고 고출력 PCB 제조를 지원합니다..
AD255C는 현대 안테나 설계의 다양한 요구 사항을 충족시킵니다. 이러한 다재다능성, 정확한 다이 일렉트릭 제어와 결합하여 생산 라인 전체에 걸쳐 일관된 임피던스 성능을 보장합니다.
이 재료는 표준 전자기 (ED) 구리 또는 역처리 된 ED 구리 엽으로 제공되며 설계자가 회로 손실을 줄이고 PIM 성능을 향상시키기 위해 최적화 할 수 있습니다.
PTFE 기반 복합재료로서 AD255C는 예외적으로 낮은 손실을 나타냅니다. 일반적으로 10 GHz에서 0.002 이하이며, 최소한의 수분 흡수 (<0.1%) 및 높은 구리 껍질 강도 (> 10 pli).이러한 특성은 AD 시리즈 라미네이트를 신뢰할 수 있습니다, 안테나 애플리케이션을 위한 고성능 솔루션입니다.
특징 과 이점
전형적 사용법
| 속성 | AD255C | 단위 | 시험 조건 | 테스트 주파수 / 세부 사항 | 시험 방법 |
| 전기적 특성 | |||||
| 다이렉트릭 상수 (과정) | 2.55 | - | 23°C @ 50% RH | 10GHz | IPC TM-650 2.5.5.5 |
| 다이렉트릭 상수 (디자인) | 2.60 | - | C-24/23/50 | 10GHz, 마이크로 스트립 차차 단계 길이가 | - |
| 분산 요인 | 0.0013 | - | 23°C @ 50% RH | 10GHz | IPC TM-650 2.5.5.5 |
| 다이렉트릭 상수의 열 계수 | -110 | ppm/°C | 0~100°C | 10GHz | IPC TM-650 2.5.5.5 |
| 부피 저항성 | 7.4 × 108 | MΩ·cm | C96/35/90 | - | IPC TM-650 2.5.17.1 |
| 표면 저항성 | 3.6 × 107 | MΩ | C96/35/90 | - | IPC TM-650 2.5.17.1 |
| 전기 강도 (연속 강도) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | >40 | kV | D-48/50 | X/Y 방향 | IPC TM-650 2.5.6 |
| PIM | -159/-163 | dBc | 1900MHz S1/S1에서 반사된 43dBm 스캔 톤 | 50오엄 | 로저스 내부 |
| 열 특성 | |||||
| 분해 온도 (Td) | >500 | °C | 2시간 @ 105°C | 5% 가량 감소 | IPC TM-650 2.3.40 |
| CTE x | 34 | ppm/°C | -55°C ~ 288°C | - | IPC TM-650 2.4.41 |
| CTE y | 26 | ppm/°C | -55°C ~ 288°C | - | IPC TM-650 2.4.41 |
| CTE z | 196 | ppm/°C | -55°C ~ 288°C | - | IPC TM-650 2.4.41 |
| 열전도성 | 0.35 | W/(m·K) | - | z 방향 | ASTM D5470 |
| 델라미네이션 의 시간 | >60 | 분 | 받은 상태 | 288°C | IPC TM-650 2.4.24.1 |
| 기계적 특성 | |||||
| 구리 껍질 강도 | 2.4 (13.6) | N/mm (lbs/in) | 10초 @ 288°C | 35μm 포일 | IPC TM-650 2.4.8 |
| 굽기 강도 (MD/CMD) | 60.7/44.1 (8.8/6.4) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 튼튼성 (MD, CMD) | 55.8/45.5 (8.1/6.6) | MPa (ksi) | 23°C @ 50% RH | - | ASTM D3039/D3039-14 |
| 플렉스 모듈 | 6412/5640 (930/818) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 2.4.4 |
| 차원 안정성 (MD, CMD) | 00.03/0.07 | 밀스/인치 | 에치 + 베이크 후 | - | IPC-TM-650 2.4.39a |
| 물리적 특성 | |||||
| 발화성 | V-0 | - | - | - | UL 94 |
| 수분 흡수 | 0.03 | % | E1/105 + D48/50 | - | IPC TM-650 2.6.2.1 |
| 밀도 | 2.28 | g/cm3 | C24/23/50 | - | ASTM D792 |
| 특정 열 용량 | 0.813 | J/g·K | 105°C에서 2시간 | - | ASTM E2716 |
|
|
