| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
이 4층 고주파하이브리드 PCBRT/duroid 5880과 높은 Tg FR4를 결합한 복합 기판을 채택하여 우수한 고주파 성능과 비용 효율성의 완벽한 균형을 유지합니다. IPC-3 표준을 엄격하게 준수하여 제조된 이 제품은 정밀한 구조 제어와 신뢰할 수 있는 프로세스 품질이 특징이며 제어된 깊이 슬롯 기술과 높은 표준 구리 도금을 갖추고 있어 안정성과 정밀도가 요구되는 고주파 신호 전송 시나리오에 적합합니다.
PCB명세서
| 사양 항목 | 기술 사양 |
| 레이어 구성 | 4-Layer Rigid PCB (6-Layer 구조) |
| 기본 기판 재료 | RT/duroid 5880 + High Tg FR4(하이브리드 기판) |
| 완성된 보드 두께 | 1.0mm |
| 보드 크기 | 90mm × 80mm(개당), 개당 1개 |
| 구리 중량(내부 레이어) | 0.5온스 |
| 완성되는 구리 무게 | 1온스 |
| 표면 마감 | 이머젼 골드(2U") |
| 솔더 마스크 및 실크스크린 | 흰색 실크스크린 텍스트가 있는 파란색 솔더 마스크 |
| 도금 스루홀(PTH) 구리 두께 | 25μm |
| 품질기준 | IPC-3 규격 |
| 특수공정 | 제어된 깊이 슬롯(깊이 공차는 실시간 레이저 거리 측정 피드백을 통해 ±0.05mm 이내로 엄격하게 유지됩니다. 슬롯 벽 각도는 기계적 밀링을 통해 85°~90° 달성됩니다.) |
PCB Stack Up 구조 (위에서 아래로)
| 레이어/구성요소 | 두께 |
| L1 구리(상위 레이어) | 0.035mm |
| RT/듀로이드 5880 코어 | 0.254mm |
| L2 구리(내부 레이어 1) | 0.018mm(0.5온스) |
| 프리프레그 | 0.12mm |
| FR4 코어 | 0.1mm |
| 프리프레그 | 0.12mm |
| L3 구리(내부 레이어 2) | 0.018mm(0.5온스) |
| FR4 코어 | 0.254mm |
| L4 구리(하층) | 0.035mm |

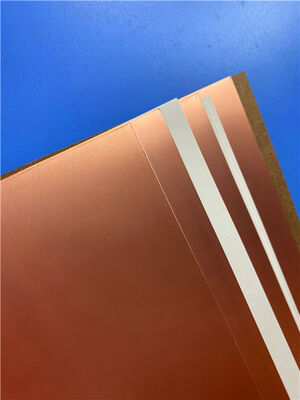

RT/duroid 5880 기판 소개
RT/duroid 5880은 유리 마이크로섬유 강화 PTFE 복합 재료로, 엄격한 스트립라인 및 마이크로스트립 회로 응용 분야를 위해 특별히 설계되었습니다. 무작위로 배열된 마이크로섬유는 뛰어난 유전 상수 균일성을 보장하며, 이는 패널마다 일관되고 넓은 주파수 범위에서 안정적으로 유지됩니다. 유전손실이 낮아 Ku-band 이상에 적용이 가능합니다. 이 소재는 절단, 전단 및 기계 가공이 쉽고 PCB 에칭 및 도금 공정에 일반적으로 사용되는 모든 용제 및 시약(뜨거운 또는 차가운)에 대한 내성을 갖습니다. 안정적인 전기 성능이 필요한 시나리오에 이상적인 고주파 기판입니다.
주요 특징
- 강화 PTFE 소재 중 전기적 손실이 가장 적음
- 흡습성이 낮아 다양한 환경에서도 안정적인 성능 보장
- 등방성, 모든 방향에서 균일한 물리적, 전기적 특성을 가짐
-넓은 주파수 범위에 걸쳐 균일한 전기적 특성
- 우수한 내화학성, 일반적인 PCB 처리 시약과 호환 가능
응용 분야
처리 포인트
표면 처리: 에칭 후 유전체 표면 거칠기를 보호하여 내부 층 결합을 강화합니다. 순수한 PTFE 표면은 접착력을 향상시키기 위해 나트륨 처리 또는 플라즈마 처리가 필요합니다.
청소 및 건조: 밀링하기 전에 보드 표면이 깨끗하고 건조한지 확인하십시오. 표면 손상을 방지하려면 기계적 브러싱을 피하십시오.
구리 표면 처리: PTFE 다층 보드 처리 지침에 따라 프리프레그 유형에 따라 적절한 내부 구리 표면 처리(예: 산화)를 선택합니다.
기계 가공성: 절단, 전단 및 기계 가공이 쉽고 표준 PCB 처리 장비와 호환되지만 치수 안정성을 보장하기 위해 처리 매개변수를 제어해야 합니다.
제어된 깊이 슬롯 소개
정의
Controlled Depth Slot은 보드 전체 두께를 관통하지 않고 보드 표면에 특정 깊이의 슬롯을 밀링하는 특수 PCB 가공 기술입니다. 이는 주로 구성 요소의 조립 요구 사항을 충족하거나 신호 간섭을 피하거나 특수 구조 설계를 실현하여 PCB가 전자 장치의 다른 구성 요소와 완벽하게 일치할 수 있도록 하는 데 사용됩니다.
처리 요구 사항
깊이 공차: 정밀도를 보장하기 위해 실시간 레이저 거리 측정 피드백을 통해 ±0.05mm 이내로 엄격하게 제어됩니다.
슬롯 벽 각도: 기계적 밀링을 통해 85°-90°로 유지되어 슬롯 벽이 평평하고 매끄러우며 조립 및 신호 전송 요구 사항을 충족합니다.
가공 정밀도: 슬롯 가장자리 버링, 고르지 못한 깊이 및 제품 성능에 영향을 미치는 기타 결함을 방지하려면 고정밀 밀링 장비가 필요합니다.
응용 프로그램의 중요성
제어된 깊이 슬롯 기술은 고주파 PCB의 부품 조립 간섭 및 신호 누화 문제를 효과적으로 해결합니다. PCB의 컴팩트한 구조를 보장하고 장치의 통합성을 향상시키는 동시에 보드의 구조적 강도를 유지하여 장기간 작동 시 제품의 안정성과 신뢰성을 보장합니다.
|
|
