| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

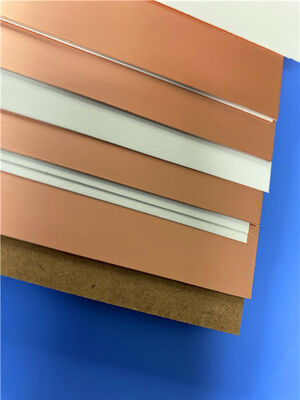

RO4725JXR 안테나 등급 라미네이트는 뛰어난 전기 특성을 향상된 처리 가능성과 결합하여 전통적인 PTFE 기반 재료에 신뢰할 수 있고 고성능의 대안을 제공합니다.
특히 안테나 애플리케이션을 위해 설계된 RO4725JXR 라미네이트는 설계자가 요구하는 정확한 전기 및 기계적 특성을 제공합니다.55와 낮은 손실 접수 (Df) 는 0에 불과합니다..0022 2.5 GHz (LoPro® 역처리 된 ED 구리 포일을 사용하여) 이 재료는 신호 손실을 최소화하면서 상당한 안테나 이득을 가능하게합니다.PIM 성능이 매우 낮습니다., -160 dBc 이하의 값을 지속적으로 달성합니다 (43dBm, 1900 MHz 신호로 테스트되었습니다).
전통적인 PTFE 라미네이트와 달리RO4725JXR은 특별한 접착 된 구멍 준비가 필요하지 않으며 전통적인 에포시 처리 및 고온 납 없는 용접과 완전히 호환됩니다.라미네이션은 175°C에서 RO4400TM 본드플라이 시리즈를 사용하여 쉽게 달성됩니다.RO4700JXR 재료에서 특별히 구성 된 열성 樹脂 시스템은 현대 안테나 설계의 까다로운 요구를 충족하도록 설계되었습니다.이 높은 Tg는 낮은 Z축 CTE, 우수한 접착 된 구멍 신뢰성 및 원활한 납 없는 용접 가공성을 보장합니다.
특징 과 이점
RO4700 시리즈 라미네이트 低損介電
- 더 나은 신호 무결성을 위해 PIM을 줄여
- 효율성을 높이기 위해 낮은 삽입 손실
- RO4725JXR 2의 안정적인 Dk55
유니크 필러 / 닫힌 마이크로스피어
- 저중량으로 밀도가 낮습니다
- PTFE/글라스 재료보다 30% 가볍다
낮은 Z축 CTE (<30ppm/°C) 및 높은 Tg (>280°C)
- 복잡한 아키텍처에 대한 설계 유연성
- 자동 조립 과정과 호환
낮은 TCDk (<40 ppm/°C)
- 온도 변동에도 불구하고 일관성 있는 회로 성능
특수 제조 된 열성 樹脂 시스템
- 안정적인 전기 성능을 위해 낮은 TCDk
- 정밀 2.55 Dk 제어
- 표준 공정에 의한 제조의 편리함
- 강력한 PTH 프로세스 능력
환경 친화적
- 납 없는 공정 호환성
- RoHS 준수
전형적 사용법
- 셀룰러 기지 스테이션 안테나
| 재산 | RO4725JXR | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, εr 프로세스 | 20.55 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
| 다이렉트릭 상수, εr 설계 | 2.64 | Z | 1.7 GHz - 5 GHz |
차분 단계 길이의 방법 | |
| 분산 요인 | 0.0026 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
| 0.0022 | 2.5GHz | ||||
| εr의 열 계수 | +34 | Z | ppm/°C | -50°C ~ 150°C | IPC-TM-650, 25.5.5 |
| 부피 저항성 (0.030") | 2.16 x 10^8 | MΩ•cm | COND A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 (0.030") | 4.8 x 10^7 | MΩ | COND A | IPC-TM-650, 25.17.1 | |
| PIM | -166 | dBc | 50오엄 0.060 |
43dBm 1900MHz |
|
| 전기 강도 (0.030??) | 630 | Z | V/mil | IPC-TM-650, 25.6.2 | |
| 융통력 MD | 121 (17.5) | MPa (kpsi) |
NT1 국가 | ASTM D790 | |
| CMD | 92 (13.3) | ||||
| 차원 안정성 | <0.4 | X,Y | mm/m | 에치 후 +E2/150°C |
IPC-TM-650, 24.39A |
| 열의 계수 확장 |
13.9 | X | ppm/°C | -55 ~ 288°C | IPC-TM-650, 21.24 |
| 19.0 | Y | ||||
| 25.6 | Z | ||||
| 열전도성 | 0.38 | Z | W/mK° | 50°C | ASTM D5470 |
| 수분 흡수 | 00.24% | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 439 | °C | ASTM D3850 | ||
| 밀도 | 1.27 | gm/cm3 | ASTM D792 | ||
| 구리 껍질 강도 | 8.5 | pli | 1 온스 로프로 EDC | IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL94 | |||
| 납 없는 공정 호환성 | 네 |
|
|
