| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

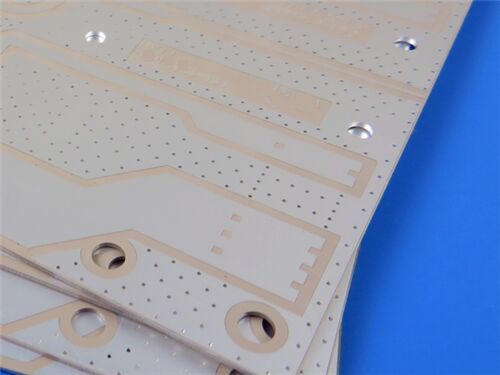

이 2층 딱딱한 인쇄 회로 보드 (PCB) 는로저 RO3010원소 기판으로 실버 실버 피니쉬를 갖추고 있으며, 1온스 (1.4 밀리) 구리 중량으로 장착되어 있으며, 0.5mm의 완성판 두께로,그리고 20μm의 비아 플래팅 두께, PCB는 안정적인 전기 성능과 정확한 제조 품질을 제공하여 광범위한 고주파 및 무선 전자 응용 프로그램에 매우 적합합니다.
PCB 사양
| 사양 | 세부 사항 |
| 원료 | RO3010 |
| 계층 수 | 2층 |
| 보드 크기 | 단위당 102mm x 63mm |
| 최소 추적/공간 | 5/7 밀리 |
| 최소 구멍 크기 | 00.4mm |
| 실명선 / 묻힌 선 | 포함되지 않습니다 |
| 완성된 판 두께 | 0.5mm |
| 완성된 Cu 무게 | 1 온스 (1.4 밀리) 외층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 몰입 은 |
| 최고 실크 스크린 | 사용되지 않습니다 |
| 바닥 실크 스크린 | 사용되지 않습니다 |
| 최상층 솔더 마스크 | 사용되지 않습니다 |
| 바닥 용접 마스크 | 사용되지 않습니다 |
| 품질 관리 | 100% 전기 테스트 운송 전 |
PCB 스택업
| 스택업 레이어 | 사양 |
| 구리층1 | 35μm |
| 로저스 RO3010 기판 | 20 밀리 (0.508mm) |
| 구리층2 | 35μm |
그림의 종류
PCB 제조를 위해 제공된 그림은 PCB 제조 데이터를 전송하는 산업 표준 프로토콜인 Gerber RS-274-X 형식에 적합합니다.
품질표준
이 PCB는 PCB 품질, 성능 및 신뢰성에 대한 요구 사항을 정의합니다.일관성 있는 성능과 중간 신뢰성을 요구하는 대부분의 상업 및 산업용 용도로 적합하도록.
사용 가능성
이 PCB는 전 세계적으로 사용할 수 있습니다. 우리는 신뢰할 수 있는 물류 및 운송 서비스를 제공하여 다양한 국가 및 지역의 고객에게 신속한 배달을 보장합니다.소량 주문과 대량 주문을 지원합니다.지역 전자 회사, 연구 기관, 또는 글로벌 기술 기업을 위해우리는 다양한 시장 요구 사항을 충족시키기 위해 일관된 공급 및 전문적인 판매 후 지원을 제공합니다..
RO3010 기본 재료에 대한 소개
로저스 RO3010 첨단 회로 재료는 세라믹으로 채워진 PTFE 복합재료로 높은 변압력을 제공하며 우수한 안정성을 제공합니다. 비용 효율적인 제품으로서,그들은 특별한 기계적 및 전기적 안정성을 제공합니다., 이는 광대역 구성 요소의 설계를 단순화하고 광범위한 주파수 범위에 걸쳐 광범위한 응용 프로그램에서 사용을 가능하게합니다.이 재료의 고유한 특성은 RO3010 라미네이트를 회로 소형화에 매우 적합하게 만듭니다..
RO3010의 주요 특징
| 주요 특징 | 사양 |
| 다이 일렉트릭 상수 (Dk) | 10.2 +/- 0.30 10 GHz/23°C에서 |
| 분산 요인 | 0.0022 10 GHz/23°C에서 |
| 열 확장 계수 (CTE) | 13 ppm/°C (X축), 11 ppm/°C (Y축), 16 ppm/°C (Z축) (-55 ~ 288 °C) |
| Td 값 | 500°C 이상 |
| 열전도성 | 0.95 W/mK |
| 수분 흡수 | 00.05% |
| 작동 온도 범위 | -40°C ~ +85°C |
이점
- 재료는 우수한 차원 안정성을 나타내고, 구리와 호환되는 열 확장 계수
- 라미네이트에 대한 경쟁력 있는 가격, 대용량 제조 프로세스에 이상적입니다
-ISO 9001 인증, 일관된 품질과 신뢰할 수있는 성능을 보장
- 다층 보드 디자인과 호환되며 다양한 응용 기능을 제공합니다.
전형적 사용법
결론
이 PCB는 자동차 레이더, GPS 안테나, 셀룰러 통신,그리고 다른 무선/고주파 장비 제조전 세계 사용 가능성, 엄격한 전력 테스트 및 유연한 주문 지원으로 전 세계 전자 기업의 전문 고성능 요구를 충족시킵니다.고성능 RO3010 소재를 활용하여 높은 수요를 위한 신뢰할 수 있는 솔루션으로.
|
|
