제품 상세 정보:
|
| 기본 재료: | Diclad 870 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.2mm | PCB 크기: | 조각당 112mm x 68mm, 허용 오차는 +/- 0.15mm입니다. |
| 구리 무게: | 외부 레이어용 1온스(1.4밀) | 표면 마감: | 침수은 |
| 솔더 마스크: | 아니요 | 실크 스크린: | 하얀색 |
| 강조하다: | 로저스 디클라드 870 PCB 보드,2층 몰입 은 PCB,5밀리미터 두께의 로저스 PCB |
||

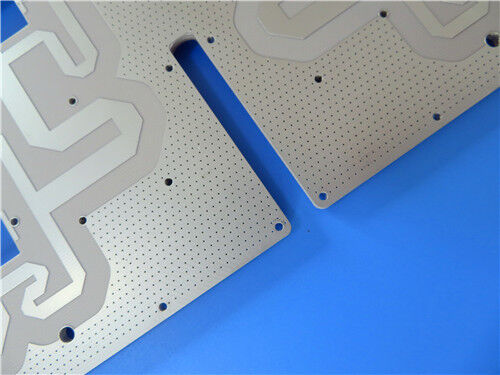

이 PCB는 2층 단단한 보드입니다.로저스 디클라드 870(PTFE 기반의 복합물, 유리 섬유로 강화된 직물) 로 기본 소재로, 실버로 덮인 실버 표면을 가집니다.얇은 껍질로.2mm 및 20μm의 접착 두께를 통해 높은 요구 전자 응용 프로그램에 안정적인 성능과 정밀한 제조를 보장합니다.
PCB 사양
| 사양 | 세부 사항 |
| 원료 | 디클라드 870 |
| 계층 수 | 2층 |
| 보드 크기 | 부품당 112mm x 68mm, 허용 범위는 +/- 0.15mm |
| 최소 추적/공간 | 6/7 밀리 |
| 최소 구멍 크기 | 0.25mm |
| 실명 횡단선 | 아무 것도 |
| 완성된 판 두께 | 00.2mm |
| 완성된 Cu 무게 | 1온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 몰입 은 |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아무 것도 |
| 최상층 솔더 마스크 | 아무 것도 |
| 바닥 용접 마스크 | 아무 것도 |
| 품질 관리 | 100% 운송 전에 전기 테스트 |
PCB 스택업
이것은 2층의 딱딱한 PCB입니다. 다음의 스택업 구조 (위에서 아래로):
| 스택업 레이어 | 사양 |
| 구리층1 | 35μm |
| 디클라드 870 기본 소재 | 0.127mm (5mL) |
| 구리층2 | 35μm |
그림의 종류
PCB 제조 프로세스에 제공되는 그림 형식은 PCB 제조 데이터의 산업 표준 형식인 Gerber RS-274-X입니다.
승인 된 표준
이 PCB는 인쇄 회로 보드에 대한 널리 채택 된 산업 표준인 IPC 클래스-2 표준을 준수합니다. IPC 클래스-2는 PCB 품질, 성능 및 신뢰성에 대한 요구 사항을 지정합니다.대부분의 상업용 및 산업용 용도로 적합하며 일관된 성능과 중간 신뢰성이 요구됩니다..
사용 가능성
이 PCB는 전 세계적으로 사용할 수 있습니다. 우리는 신뢰할 수 있는 물류 및 배달 서비스를 제공소량 주문과 대량 주문을 지원합니다.지역 전자 기업, 연구 기관, 또는 글로벌 기술 회사, 우리는 다양한 시장 수요를 충족시키기 위해 일관된 공급 및 전문 판매 후 지원을 제공할 수 있습니다.
디클라드 870 기본 재료에 대한 소개
로저스 디클래드 870 라미네이트는 인쇄 회로 보드 기판으로 사용하기 위해 설계된 PTFE 기반의 유리 섬유 강화 된 복합재입니다.디클라드 870은 섬유 유리를 더 적게 사용하고 PTFE 함유율이 더 높습니다., 이는 비슷한 두께를 유지하면서 더 낮은 다이 일렉트릭 상수 (Dk) 와 소모 요인을 제공 할 수 있습니다.
디클라드 870의 주요 특징
| 주요 특징 | 사양 |
| 다이 일렉트릭 상수 (Dk) | 2.33 10GHz와 1MHz에서 50%의 상대 습도 (RH) 이하 |
| 분산 요인 | 0.0013 10 GHz에서 0.0009 1 MHz에서 50% RH 이하 |
| 다이렉트릭 상수의 온도 계수 (TcDK) | -161ppm/°C, 10GHz에서 -10°C에서 140°C까지 |
| 활 저항 | >180초 |
| 수분 흡수 | 00.02% |
| 열 확장 계수 (CTE) | 17 ppm/°C (X축), 29 ppm/°C (Y축), 217 ppm/°C (Z축) |
| 구리 껍질 강도 | 14파운드/인치, 288°C에서 10초 동안 테스트 |
| 발화성 | UL 94-V0 등급 |
주요 이점
-PTFE 기반 복합재 중 가장 낮은 수분 흡수, 다양한 환경에서 안정적인 성능을 보장
- 넓은 주파수 범위에서 안정적인 변압 (Dk) 으로 신호 전송이 일관되게 보장됩니다.
-Low Dk는 더 넓은 라인 폭을 지원하여 삽입 손실을 줄이고 신호 무결성을 향상시킵니다.
전형적 사용법
결론
핵심 장점으로, 이 PCB는 높은 수요의 전자 애플리케이션에 대한 신뢰할 수 있고 고성능 솔루션입니다.기지국 안테나 및 관련 부품, 또한 가이드 시스템 및 디지털 라디오 안테나를 생산하는 연구 개발 기관 및 기술 기업.그리고 유연한 주문 지원은 지역 및 세계 전자 기업의 전문 고성능 요구를 효과적으로 충족합니다..
