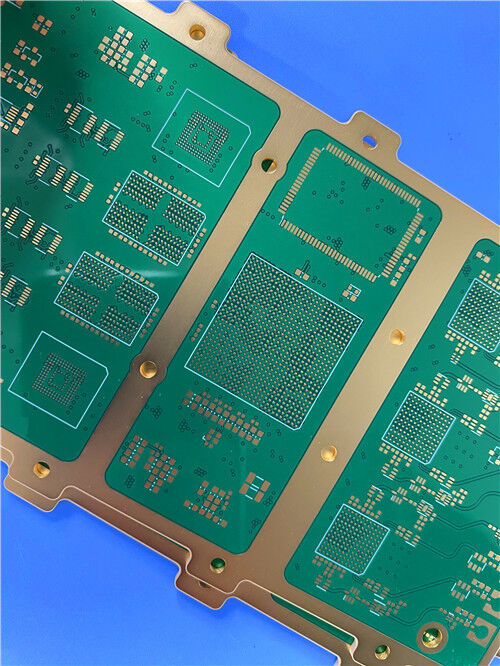

14층 M6 고속 PCB 저손실 소재 임피던스 제어

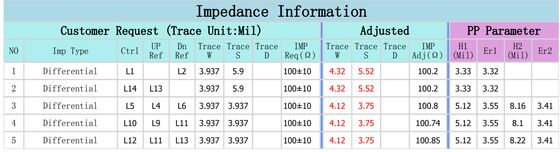

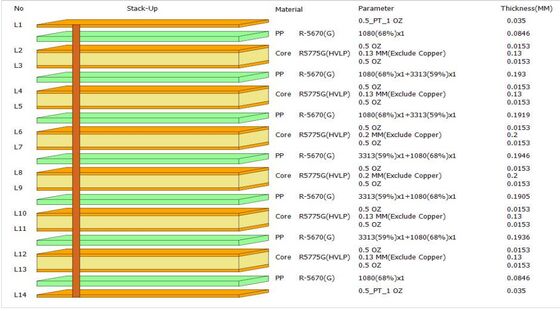

이 14층 고속 저손실 PCB는 M6 고성능 기판을 사용하여 제조되며, 이는 고속 신호 전송 애플리케이션을 위해 특별히 설계되었습니다.IPC-3 품질 표준을 엄격히 준수합니다., 2.406mm의 완성된 보드 두께를 특징으로하고 5점 임피던스 제어, 0.2mm를 포함한 전문 제조 프로세스를 통합합니다.그리고 가전화 평준화이 제품은 뛰어난 신호 무결성과 구조적 안정성을 가지고 있으며,낮은 신호 손실과 엄격한 임피던스 통제를 요구하는 고정도 전자 장비.

PCB사양

M6 고속 저손실 다층 재료 소개

M6는 고성능의 고속 저손실 다층 기판으로, 일반적으로 Isola Company가 세라믹으로 채워진 에폭시 樹脂 시스템 (향상된 FR-4형) 으로 생산합니다.고속도로를 위해 특별히 개발되었습니다., 높은 주파수 회로 응용 프로그램, 우수한 전기 성능, 기계적 안정성 및 처리 호환성을 통합M6는 신호 손실이 낮고 더 안정적인 다이 일렉트릭 특성을 가지고 있습니다., 이는 고속 신호 (10Gbps+) 의 무결성을 효과적으로 보장하고 물질 성능에 대한 다층 PCB의 엄격한 요구 사항을 충족시킬 수 있습니다.성능과 비용을 균형 잡습니다., PTFE 물질에 가까운 성능이지만 저렴한 비용과 더 쉬운 처리로 다양한 고급 전자 제품에서 널리 사용됩니다.

주요 특징

- 낮은 손실 성능: 극저분산 인수 (Df) 는 고주파 신호 저하를 줄여 고속 전송 시나리오에서 신호 무결성을 보장합니다.

- 안정적인 다이 일렉트릭 특성: 다이 일렉트릭 상수 (Dk) 는 작은 변동을 가지고 있으며, 신호 전송의 임피던스 일관성을 보장하고 엄격한 임피던스 제어 요구 사항을 충족합니다.

- 우수한 열 안정성: 높은 유리 전환 온도 (Tg > 160°C) 및 열 분해 온도 (Td > 340°C), 다층 라미네이션 및 납 없는 용접 과정에 적합합니다.가공 중에 층 분리 및 장애를 방지하는.

- 낮은 CTE: 낮은 Z 축 열 확장 계수 (~ 50 ppm / ° C), 열 주기로 인한 구멍 벽 균열의 위험을 줄이고 PCB 신뢰성을 향상시킵니다.

- 좋은 처리 호환성: 전통적인 FR-4 PCB 제조 프로세스 (부어, 에치, 라미네이션) 와 호환성, 특별한 장비가 필요하지 않습니다.납 없는 용접 및 다중 재공류 용접을 지원하는.

응용 분야

-고주파 통신 장비: 5G 기지국/안테나, 고속 서버, 라우터, 신호 송수신기 및 포인트에서 포인트 디지털 라디오 안테나.

-자동차 전자: 탑재 레이더 시스템, 차량 내 통신 모듈, 고속 차량 내 전자 제어 장치.

-항공 및 국방: 레이더 시스템, 미사일 안내 시스템, 위성 통신 장비

-시험 및 측정 장비: 고주파 시험 장비, 신호 분석기, 고속 오실로스코프

고급 소비자 전자제품: 고속 무선 라우터, 스마트 웨어러블, 고주파 무선 장치

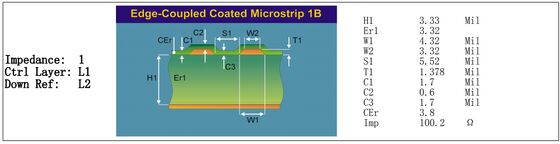

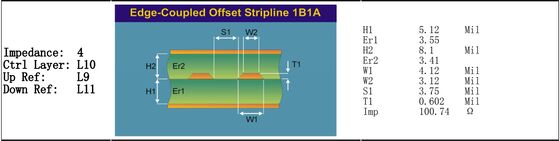

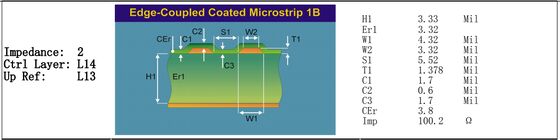

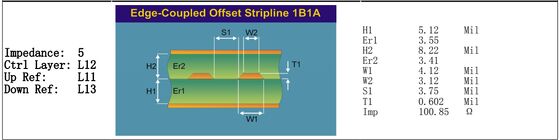

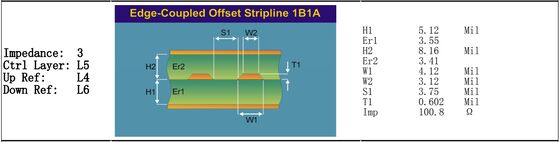

임페던스 종류

저항은 저항, 용량 및 인덕티브 반응량을 포함한 교류 (AC) 에 대한 회로의 전체 반대입니다. PCB 설계, 특히 고속 PCB에서,신호의 무결성을 보장하기 위해 임피던스 제어가 중요합니다., 신호 반사 및 크로스 스톡을 줄입니다. PCB의 일반적인 임피던스 유형은 다음과 같습니다.

특이 임페던스

특성적 임피던스는 PCB에서 가장 일반적인 임피던스 유형이며, 전송 선 (microband line,줄무늬)그것은 전송 선의 기하학적 매개 변수 (선 너비, 선 간격, 다이 일렉트릭 두께) 와 기판의 다이 일렉트릭 상수에서 결정됩니다.대부분의 특유의 임피던스고속 PCB50Ω (RF 및 고주파 신호) 또는 100Ω (차별 신호) 로 설계되어 신호 소스와 부하의 임피던스와 일치하여 신호 반사를 최소화 할 수 있습니다.

차차 저항력

이차적 임피던스 (Differential Impedance) 는 두 개의 이차적 신호선 (반대의 신호를 전송하는 신호선 쌍) 사이의 임피던스 (Impedance) 를 의미한다.이차 신호 전송에서 중요한 매개 변수입니다., 일반적으로 90Ω 또는 100Ω로 설계되어 있습니다. 차차 임피던스 제어는 공통 모드 간섭을 효과적으로 억제하고 신호 반 간섭 능력을 향상시키고 신호 지연 및 편향을 줄일 수 있습니다.이는 USB와 같은 고속 인터페이스에서 널리 사용됩니다.HDMI, PCIe

일반 모드 임페던스

Common-mode impedance refers to the impedance between each differential signal line and the ground (or reference plane) when the same common-mode signal is applied to a pair of differential signal lines이차적 임피던스 (differential impedance) 를 보완하며, 그 크기는 회로의 일반 모드 간섭 억제 효과에 직접적으로 영향을 미친다.낮은 일반 모드 임피던스는 일반 모드 전류를 줄이고 일반 모드 간섭을 약화시킬 수 있습니다..

홀수 모드 임페던스 & 짝수 모드 임페던스

이 둘은 차분 신호 전송에서 파생됩니다.홀수 모드 임피던스 (odd-mode impedance) 는 두 개의 차차 신호 라인이 반대 신호를 전송할 때 각 신호 라인의 임피던스를 의미합니다.; 짝모드 임피던스 (even-mode impedance) 는 두 개의 디퍼셜 신호 라인이 같은 신호를 전송할 때 각 신호 라인의 임피던스 (even-mode excitation) 를 의미한다.이차 임피던스는 홀수 모드 임피던스의 두 배에 해당합니다., 그리고 일반 모드 임피던스는 짝모드 임피던스의 절반에 해당한다. 이들은 차차 신호 전송 성능을 최적화하는 중요한 매개 변수이다.
