제품 상세 정보:
|
| 기본 재료: | RO4350B + 높은 Tg 170°C FR-4 | 레이어 수: | 4 층 |
|---|---|---|---|
| PCB 두께: | 1.55 밀리미터 | PCB 크기: | 조각당 35mm x 25mm, 허용 오차는 +/- 0.15mm입니다. |
| 구리 무게: | 내부 및 외부 층 모두에 대해 1oz (1.4 밀) | 표면 마감: | 전기 전기 Nickle Immersion Gold (enig) |
| 솔더 마스크: | 녹색 | 실크 스크린: | 하얀색 |
| 강조하다: | 4층 하이브리드 PCB RO4350B,고 TG FR4 PCB의 실명 비아,블라인드 비아스와 함께 다층 PCB |
||

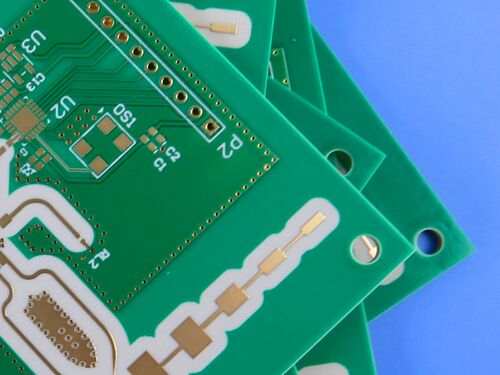

이 하이브리드 PCB는 Rogers RO4350B 고주파 라미네이트와 High Tg 170°C FR-4를 재료로 사용하여 뛰어난 성능과 구조적 안정성을 보장합니다. ENIG 표면 마감, 녹색 솔더 마스크, 흰색 실크스크린 구성이 특징이며, 정밀한 치수 제어와 엄격한 품질 표준을 통해 고신뢰성 전자 애플리케이션의 요구 사항을 충족합니다.
PCB 상세정보구조 파라미터
| 사양 | 유전 상수 (Dk) |
| RO4350B + High Tg 170°C FR-4 | 레이어 수 |
| 4층 | 보드 치수 |
| 개당 35mm x 25mm, 허용 오차 +/- 0.15mm | 최소 트레이스/간격 |
| 4/4 밀 | 최소 홀 크기 |
| 0.30mm | 비아 |
| 3층(L3)과 4층(L4) 사이의 블라인드 비아 | 완성 보드 두께 |
| 1.55mm | 완성 구리 무게 |
| 내부 및 외부 레이어 모두 1oz (1.4 밀) | 비아 도금 두께 |
| 20 μm | 표면 마감 |
| 무전해 니켈 침지 금 (ENIG) | 상단 실크스크린 |
| 흰색 | 상단 솔더 마스크 |
| 흰색 | 상단 솔더 마스크 |
| 녹색 | 임피던스 제어 |
| 녹색 | 임피던스 제어 |
| 50옴 (상단), 5/8밀 차동 쌍 | 품질 테스트 |
| 출하 전 100% 전기 테스트 실시 | PCB 스택 |

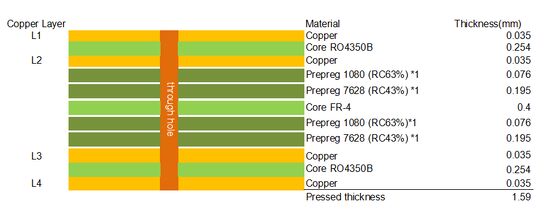

-업이것은 4층 강성 PCB이며, 스택업 구조는 (상단에서 하단으로) 다음과 같습니다:
레이어 유형
| 사양 (상단에서 하단으로) | 구리 레이어 |
| 구리_레이어_4: 35 μm | 유전체 레이어 |
| RO4350B: 0.254 mm (10mil) | 구리 레이어 |
| 구리_레이어_4: 35 μm | 프리프레그 레이어 |
| 7628 (43%) | 프리프레그 레이어 |
| 7628 (43%) | 구리 레이어 |
| High Tg 170°C FR-4: 0.4mm | 프리프레그 레이어 |
| 7628 (43%) | 프리프레그 레이어 |
| 7628 (43%) | 구리 레이어 |
| 구리_레이어_4: 35 μm | 유전체 레이어 |
| RO4350B: 0.254 mm (10mil) | 구리 레이어 |
| 구리_레이어_4: 35 μm | 아트워크 유형 |
정확하고 효율적인 PCB 제조를 보장하기 위해 이 PCB에 제공되는 아트워크는 PCB 제조의 업계 표준 파일 형식인 Gerber RS-274-X 형식입니다.
품질 표준
이 PCB는 널리 채택된 인쇄 회로 기판 산업 표준인 IPC-Class-2 표준을 엄격하게 준수하여 제조 및 검사됩니다. IPC-Class-2는 일반 전자 제품에 대한 요구 사항을 지정하여 일반적인 애플리케이션에서 안정적인 성능을 보장합니다.
가용성
이 PCB는 전 세계적으로 제공되며, 소량 프로토타입부터 대규모 양산까지 다양한 주문 요구 사항을 수용할 수 있는 안정적인 공급 능력을 갖추고 있으며, 효율적인 물류 솔루션을 통해 시기적절한 글로벌 배송을 보장합니다.
RO4350B 재료 소개
Rogers RO4350B 재료는 독점적인 유리 섬유 강화 탄화수소/세라믹으로, PTFE/유리 섬유와 유사한 전기적 성능과 에폭시/유리 섬유의 제조 용이성을 특징으로 합니다.
RO4350B 라미네이트는 유전 상수(Dk)를 엄격하게 제어하고 낮은 손실을 유지하면서 표준 에폭시/유리 섬유와 동일한 처리 방법을 사용합니다. 기존 마이크로파 라미네이트 비용의 일부로 제공되는 RO4350B 라미네이트는 PTFE 기반 재료와 달리 특수 스루홀 처리 또는 취급 절차가 필요하지 않습니다. 이 재료는 UL 94 V-0 등급을 받아 활성 장치 및 고출력 RF 설계에 적합합니다.
RO4350B 재료의 열팽창 계수(CTE)는 회로 설계자에게 여러 가지 주요 이점을 제공합니다. 팽창 계수가 구리의 팽창 계수와 유사하여 뛰어난 치수 안정성을 보장하며, 이는 혼합 유전체 다층 보드 구성에 중요한 특성입니다. RO4350B 라미네이트의 낮은 Z축 CTE는 심각한 열 충격 애플리케이션에서도 안정적인 도금 스루홀 품질을 보장합니다. 또한 RO4350B 재료는 Tg가 >280°C (536°F)이므로 회로 처리 온도 범위 전체에서 팽창 특성이 안정적으로 유지됩니다.
RO4350B 재료의 특징
재료 특성
| 사양 | 유전 상수 (Dk) |
| 10GHz/23°C에서 3.48 +/-0.05 | 손실 계수 |
| 10GHz/23°C에서 0.0037 | 열 전도율 |
| 0.69 W/m/°K | 열팽창 계수 (CTE) |
| X축 10 ppm/°C, Y축 12 ppm/°C, Z축 32 ppm/°C | 높은 Tg 값 |
| >280 °C | 낮은 수분 흡수율 |
| 0.06% | 일반적인 응용 분야 |
상업용 항공 광대역 안테나
낮은 신호 손실, 뛰어난 치수 안정성 및 안정적인 구조적 성능을 갖춘 이 4층 PCB는 고신뢰성 및 안정적인 신호 전송을 추구하는 엔지니어, 전자 제품 제조업체 및 RF 시스템 통합업체에게 이상적인 솔루션으로, 항공 통신, 밀리미터파 시스템, 레이더 및 유도 시스템을 포함한 고주파 애플리케이션의 고성능 요구 사항을 효과적으로 충족합니다.
