Immersion gold UL 94 Multi Layer PCB RO4003C 32mil And RO4450F 12mil PP

Immersion gold UL 94 Multi Layer PCB RO4003C 32mil And RO4450F 12mil PP

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-069.V1.0
기재:
RO4003C 32 밀리리터 + RO4450F 12 밀리리터 PP
레이어 총수:
4 층
PCB 두께:
2.1 밀리미터
PCB 사이즈:
113 밀리미터 X 80 mm = 1 type = 4 부분
구리 중량:
1oZ
표면가공도:
침지 금
강조하다:

침지 금 다층 PCB

,

UL 94 다층 PCB

,

UL 94 침지 금 PCB

제품 설명



4 레이어 고주파 PCB~에 2 코어3200만0.813mmRO4003C 및 12초고주파 커플러용 mil RO4450F

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)



오늘 우리는 4 레이어 고주파 PCB 유형에 대해 이야기합니다.이 PCB는 0.813mm(32mil) RO4003C 코어 2장과 초고주파 커플러 적용을 위한 1장 RO4450F 프리프레그로 제작되었습니다.다음은 스택업입니다.



Immersion gold UL 94 Multi Layer PCB RO4003C 32mil And RO4450F 12mil PP 0

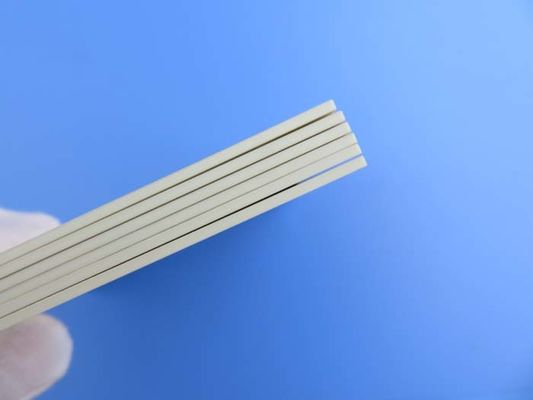

일반적으로 다층 Rogers 고주파 PCB는 프리프레그 접착제를 포함한 모든 고주파 재료로 만들어집니다.모두에게 알려진 바와 같이 RO4003C 제품군에는 6개의 코어가 있습니다. 즉, 8mil(0.203mm)에서 60mil(1.524mm)입니다.



RO4003C:
8mil 0.203mm
12mil 0.305mm
16mil 0.406mm
2천만 0.508mm
32mil 0.813mm
60mil 1.524mm



부록: RO4003C의 속성

RO4003C 일반적인 값
재산 RO4003C 방향 단위 상태 시험 방법
유전 상수, ε프로세스 3.38±0.05   10GHz/23℃ IPC-TM-650 2.5.5.5 고정 스트립라인
유전율,εDesign 3.55   8 ~ 40GHz 미분 위상 길이 방법
소산 계수tan,δ 0.0027
0.0021
  10GHz/23℃
2.5GHz/23℃
IPC-TM-650 2.5.5.5
ε의 열 계수 +40 ppm/℃ -50℃~150℃ IPC-TM-650 2.5.5.5
체적 저항률 1.7×1010   MΩ.cm 조건 A IPC-TM-650 2.5.17.1
표면 저항률 4.2 x 109   조건 A IPC-TM-650 2.5.17.1
전기적 강도 31.2(780) Kv/mm(v/밀) 0.51mm(0.020") IPC-TM-650 2.5.6.2
인장 탄성률 19,650(2,850)
19,450(2,821)
엑스
와이
MPa(ksi) RT ASTM D 638
인장 강도 139(20.2)
100(14.5)
엑스
와이
MPa(ksi) RT ASTM D 638
굴곡강도 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
치수 안정성 <0.3 X,Y mm/m
(밀/인치)
식각 후+E2/150℃ IPC-TM-650 2.4.39A
열팽창 계수 11
14
46
엑스
와이
ppm/℃ -55℃~288℃ IPC-TM-650 2.4.41
TG >280   ℃ TMA IPC-TM-650 2.4.24.3
Td 425   ℃ TGA   ASTM D 3850
열 전도성 0.71   월/월/확인 80℃ ASTM C518
수분 흡수 0.06   % 48시간 침수 0.060"
샘플 온도 50℃
ASTM D 570
밀도 1.79   gm/센티미터 23℃ ASTM D 792
구리 껍질 강도 1.05
(6.0)
  N/mm
(플리)
솔더 플로트 1 온스 후.
EDC 포일
IPC-TM-650 2.4.8
가연성 해당 없음       UL 94
무연 프로세스 호환 가능



보드의 사양은 다음과 같습니다.

기본 재료: RO4003C 32mil + RO4450F 12mil PP

레이어 수: 4 레이어

유형: 가장자리의 성채 구멍(하프 홀)

형식 : 113mm x 80mm = 1종 = 4장

표면 마무리: 침지 금

구리 중량: 외층 35μm/내층 35μm

솔더 마스크 / 범례: 아니오 / 아니오

최종 PCB 높이: 2.1mm

표준: IPC 6012 클래스 2

포장: 20개의 패널이 배송을 위해 포장됩니다.

리드타임: 영업일 기준 10일

유통기한: 6개월



당신은 f를 즐긴다먹거리와 혜택

1) 낮은 유전 공차 및 손실로 인한 우수한 고주파 성능;

2) AOI 검사;

3) 프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항을 충족합니다.

4) 30000 평방 미터 월 기능;

5) 매월 8000 종류의 PCB;

6) 16년 이상의 PCB 경험;



응용 프로그램은

(1) GPS 안테나

(2) WiFi 증폭기

(3) 전력 증폭기

(4) RF 트랜시버

(5) TV 안테나

(6) 레이더 데이터 수집 변환기

(8) 확산 스펙트럼, 감쇠기



Immersion gold UL 94 Multi Layer PCB RO4003C 32mil And RO4450F 12mil PP 1
