| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

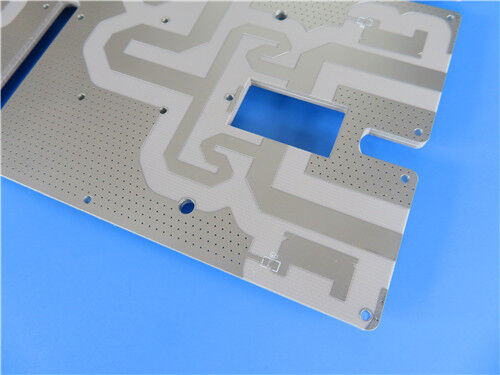

AD250C+ TG170 FR-4를 핵심 소재로 제작된 이 4층 하이브리드 PCB 는 침지 주석 표면 마감 처리가 특징입니다. 각 층에는 1oz 구리 무게가 장착되어 있으며, 완성된 보드 두께는 1.8mm, 비아 도금 두께는 20 μm입니다. 이 모든 요소가 결합되어 안정적인 성능과 정밀한 제조를 제공하며, 고성능 무선 및 안테나 관련 전자 애플리케이션에 이상적입니다.
PCB 사양
| 사양 | 세부 정보 |
| 기판 재질 | AD250C+ TG170 FR-4 |
| 층 수 | 4층 |
| 보드 치수 | 단위당 79.6mm x 103.4mm, 허용 오차 +/- 0.15mm |
| 최소 트레이스/간격 | 7/5 밀 |
| 최소 홀 크기 | 0.4mm |
| 블라인드 비아 / 매립 비아 | 미포함 |
| 완성된 보드 두께 | 1.8mm |
| 완성된 구리 무게 | 층당 1oz |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 침지 주석 |
| 상단 실크스크린 | 흰색 |
| 하단 실크스크린 | 미적용 |
| 상단 솔더 마스크 | 미적용 |
| 하단 솔더 마스크 | 미적용 |
| 품질 관리 | 출하 전 100% 전기 테스트 실시 |
PCB 스택업
이 4층 강성 PCB는 다음과 같은 스택업 구조를 자랑하며, 위에서 아래로 표시됩니다:
| 스택업 레이어 | 사양 |
| 구리_레이어_1 | 35 μm |
| AD250C 기판 | 1.524 mm (60 mil) |
| 구리_레이어_2 | 35 μm |
| FR-4 프리프레그 | 0.2mm |
| 구리_레이어_3 | 35 μm |
| Tg170 FR-4 코어 | 0.102 mm (4 mil) |
| 구리_레이어_4 | 35 μm |
아트워크 유형
PCB 제조 목적으로 제공된 아트워크는 PCB 제조 데이터를 전송하는 업계 표준인 Gerber RS-274-X 형식을 따릅니다.
품질 표준
이 PCB는 널리 인정되는 인쇄 회로 기판 산업 표준인 IPC-Class-2 표준을 준수합니다. IPC-Class-2는 PCB 품질, 성능 및 신뢰성에 대한 요구 사항을 명시하여 일관된 성능과 적절한 신뢰성이 요구되는 대부분의 상업 및 산업 애플리케이션에 적합합니다.
가용성
이 PCB는 전 세계적으로 제공됩니다. 다양한 국가 및 지역의 고객에게 적시에 배송을 보장하는 안정적인 물류 및 배송 서비스를 제공하며, 소량 및 대량 주문 모두를 충족합니다. 지역 전자 기업, 연구 기관 또는 글로벌 기술 기업을 위한 것이든, 우리는 다양한 시장 요구를 충족하기 위해 일관된 공급과 전문적인 애프터 서비스 지원을 제공합니다.
AD250C 기판 재질 소개
Rogers의 AD250C 안테나 라미네이트는 오늘날 무선 안테나 시장의 요구 사항을 충족하도록 특별히 설계된 고성능 특수 재료입니다. 유리 강화 PTFE 기반 재료로 구성된 이 라미네이트는 제어된 유전 상수, 저손실 성능 및 우수한 수동 상호 변조(PIM) 특성을 제공합니다. 직조 유리 강화는 회로 공정성을 향상시켜 높은 수율로 효율적인 PCB 생산을 촉진합니다. AD250C 안테나 재료는 표준 전기 도금(ED) 또는 역처리 ED 구리 포일 옵션으로 제공되어 회로 손실을 줄이고 안테나 PIM 성능을 향상시키는 데 도움이 되는 선택이 가능합니다.
AD250C의 주요 특징
| 주요 특징 | 사양 |
| 유전 상수(Dk) | 10GHz에서 2.5 +/- 0.04 |
| 손실 계수 | 10GHz에서 0.0013 |
| 열 전도율 | 0.33 W/m/°K |
| 열팽창 계수(CTE) | 47 ppm/°C (X축), 29 ppm/°C (Y축), 196 ppm/°C (Z축) |
| Tg 값 | >280 °C |
| 수분 흡수율 | 0.04% |
| 가연성 | UL 94 V-0 등급 |
코어 이점
-낮은 손실 탄젠트(10GHz에서 <0.002), 모든 일반적인 무선 주파수 대역에서 우수한 회로 성능 보장
-제어된 유전 상수(±0.05), 일관되고 반복 가능한 회로 성능 가능
-극도로 낮은 PIM(-159 dBc @ 30 mil, 1900 MHz), 뛰어난 안테나 성능 제공 및 PIM 관련 문제로 인한 수율 손실 최소화
-우수한 치수 안정성, 반복 가능한 회로 성능 보장 및 제조 수율 향상
일반적인 응용 분야
결론
셀룰러 기지국 안테나, 자동차 텔레매틱스 안테나 및 상업용 위성 라디오 안테나를 다루는 전문가 및 조직과 무선 및 안테나 관련 장비 생산에 관련된 연구 개발 기관 및 기술 기업은 이 PCB가 특히 자신의 요구에 적합하다는 것을 알게 될 것입니다. 전 세계적인 가용성, 엄격한 출하 전 전기 테스트 및 유연한 주문 지원은 지역 및 글로벌 전자 기업 모두의 특화된 고성능 요구 사항을 효과적으로 충족합니다. 고성능 AD250C 재료를 기반으로 한 핵심 장점은 고성능 무선 전자 애플리케이션에 대한 안정적이고 고성능 솔루션을 제공합니다.
|
|
