| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

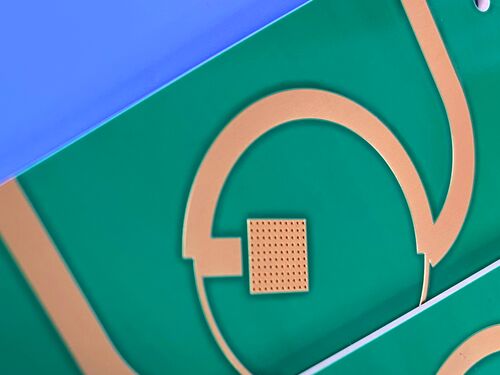

이 PCB는 고성능 4층 딱딱한 인쇄 회로 보드 (PCB) 입니다.로저스 RT duroid 6010.2LM, 높은 다이 일렉트릭 상수를 필요로 하는 전자 및 마이크로 웨이브 회로 애플리케이션을 위해 설계 된 세라믹-PTFE 복합 마이크로 웨이브 라미네이트.그리고 엄격한 차원 조절, PCB는 반복 가능한 성능을 보장하면서 회로 크기를 줄일 수 있으므로 패치 안테나 및 위성 통신 시스템과 같은 X 대역 및 아래 애플리케이션에 적합합니다.
PCB 사양
| 항목 | 사양 |
| 기본 재료 | NT2기생물 |
| 계층 수 | 4층 (블라인드 비아스가 포함되지 않습니다) |
| 보드 크기 | 조각당 86mm x 103mm, 차원 허용값은 +/- 0.15mm |
| 최소 추적/공간 | 5 밀리미터 길이의 흔적, 7 밀리미터 간격 |
| 최소 구멍 크기 | 0.5mm |
| 완성된 보드 두께 | 20.8mm |
| 완성 된 구리 무게 | 1 온스 (외부 층에 1.4 밀리에 해당한다) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | ENIG (전기 없는 니켈 몰입 금) |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 적용되지 않습니다 |
| 최상층 솔더 마스크 | 녹색 |
| 바닥 용접 마스크 | 적용되지 않습니다 |
| 품질 관리 | 100% 전기 테스트 운송 전에 수행 |
PCB 스택업
| 레이어 | 설명 | 두께 |
| 1 | 구리층 1 (외부) | 35μm |
| - | 로저 RT duroid 6010.2LM 코어 | 1.27mm (50mL) |
| 2 | 구리층 2 | 35μm |
| - | 프리프레그 | 0.102mm |
| 3 | 구리 층 3 | 35μm |
| - | 로저 RT duroid 6010.2LM 코어 | 1.27mm (50mL) |
| 4 | 구리 층 4 (외쪽 바닥) | 35μm |
그림, 품질 표준 및 사용 가능성
PCB는 PCB 제조에 대한 산업 표준 형식인 Gerber RS-274-X 형식의 그림으로 제공됩니다.
그것은 일관된 성능, 신뢰할 수있는 제조 품질 및 산업 요구 사항에 대한 준수를 보장하는 세계적으로 인정되는 기준인 IPC-Class-2 품질 표준을 준수합니다.
또한, 이 PCB는 전 세계적으로 사용 가능하며, 전 세계 국제 고객 및 마이크로 웨브 회로 프로젝트의 요구를 충족시킵니다.
NT2물질
RT/duroid 6010LM 마이크로웨이브 라미네이트는 높은 변압력을 필요로 하는 전자 및 마이크로웨이브 회로 애플리케이션을 위해 특별히 설계된 세라믹-PTFE 복합재료입니다.NT2기능기능기능기능.2LM 라미네이트는 높은 다이 일렉트릭 상수 (Dk) 를 제공하여 회로 크기를 크게 줄일 수 있으며 낮은 손실 특성을 유지하여 X-밴드 또는 그 이하의 작업에 이상적입니다.또한, 그들의 단단한 Dk 및 두께 조절은 고 신뢰성 마이크로 웨브 애플리케이션에 중요한 반복 회로 성능을 보장합니다.
RT duroid 6010.2LM 재료의 주요 특징
| 주요 특징 | 사양 |
| 다이 일렉트릭 상수 (Dk) | 10.2 +/- 0.25 |
| 분산 요인 | 0.0023 10GHz에서 |
| 열 확장 계수 (CTE) | X축: 24ppm/°C; Y축: 24ppm/°C; Z축: 47ppm/°C (황금과 일치) |
| 분해 온도 (Td) | 500 °C (TGA를 통해 측정) |
| 열전도성 | 0.86 W/mk |
| 발화성 | UL 94 V0 표준 |
| 구리 포일 | 표준 및 역처리된 전자기 접착 된 구리 필름으로 장착 |
RT duroid 6010.2LM 물질의 장점
- 높은 다이 일렉트릭 상수는 회로 크기를 크게 줄여 컴팩트 전자 시스템에서 공간 활용을 최적화 할 수 있습니다.
- 낮은 손실 특성 때문에 X 대역 또는 그 이하에서 작동하기에 이상적입니다. 최소 신호 약화와 높은 신호 무결성을 보장합니다.
-Dk와 두께 조절이 엄격하여 반복 가능한 회로 성능을 보장합니다. 높은 신뢰성 마이크로 웨브 애플리케이션에 매우 중요합니다.
- 낮은 수분 흡수는 다양한 환경 조건에서 장기적인 신뢰성과 안정성을 향상시킵니다.
- 다층 보드에서 신뢰할 수있는 접착 된 구멍을 가능하게하여 강력한 간층 연결과 기계적 내구성을 보장합니다.
전형적 사용법
높은 Dk, 낮은 손실 및 반복 성능을 활용하여이 PCB는 다음과 같은 마이크로 웨브 및 높은 신뢰성 응용 프로그램에 특별히 설계되었습니다.
- 안테나 랩
- 위성 통신 시스템
- 전력 증폭기
- 항공기 충돌 방지 시스템
- 지상 레이더 경고 시스템
결론
이 4층 단단한 PCB는 로저 RT duroid 6010.2LM 세라믹-PTFE 복합 마이크로 웨이브 라미네이트를 사용하여 제조되었습니다.그리고 강력한 구조적 신뢰성높은 신뢰성 마이크로파 애플리케이션에 매우 중요합니다.
RT duroid 6010.2LM의 본질적인 장점은 회로 소형화를위한 높은 다이 일렉트릭 상수 (Dk), X 대역 및 그 이하의 작업에 대한 낮은 손실, 엄격한 차원 및 Dk 제어,이 PCB를 마이크로 웨브 및 항공 우주 관련 애플리케이션의 고성능 솔루션으로 배치합니다..
|
|
