| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

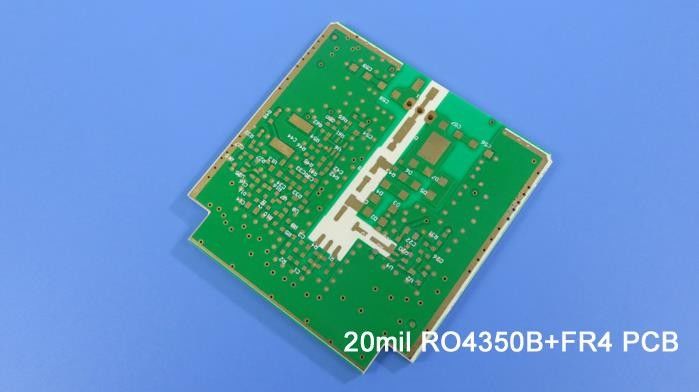

하이브리드 PCB스택업 은 신호 완전성 과 PCB 비용 을 최적화 한다
오늘 우리는 하이브리드 PCB에 대해 이야기 할 것입니다. 우리는 주로 고주파 물질과 에포시 유리 혼합을 언급합니다.
하이브리드 구조에 대한 아이디어를 얻으려면
1층에서 2층은 RO4350B 고주파 물질의 핵심이며 3층에서 4층은 FR-4 에포시스 유리의 핵심이다. 2층은 접착제 (prepreg) 로 결합된다.
하이브리드 PCB의 종류
하이브리드 PCB는 앞서 언급한 것처럼 FR-4와 고주파 물질의 혼합물이 될 수 있으며 다른 유형은 다른 다이 일렉트릭 상수 (DK) 를 가진 고주파 물질의 혼합물입니다.예를 들어 RT/duroid 5880 및 RO4350B 등.
왜 하이브리드 PCB를 사용하죠?
이 종류의 고주파 다층 PCB를 사용하도록 설득하는 세 가지 주요 이유가 있습니다. 즉 비용, 신뢰성 향상 및 전기적 특성이 향상되었습니다.
높은 주파수 재료의 비용은 FR-4보다 훨씬 높습니다. 때로는 FR-4와 높은 주파수 물질의 하이브리드를 사용할 때 비용 문제를 해결할 수 있습니다.
사용된 PCB 재료의 CTE 값이 상대적으로 높을 때 신뢰성 문제가 발생하며, 일부 고주파 재료는 높은 CTE 특성을 가지고 있습니다.낮은 CTE FR-4 물질과 높은 CTE 물질을 결합하여 다층 보드를 만들 때, 복합 CTE는 수용 가능하므로 신뢰성을 향상시킵니다.
대부분의 경우, 혼합 PCB 보드의 일부 라인은 매우 높은 전기 성능을 요구합니다, 어떤 것은 높은,이 경우, 필요하지 않습니다전기 성능 요구 사항이 낮은 부품은 FR4를 사용할 것입니다., 높은 전기 성능 요구 사항이있는 부품은 더 비싼 고 주파수 재료를 사용할 것입니다.그것은 또한 전기적 특성을 개선하기 위해, 예를 들어 일부 결합기 및 필터의 응용 프로그램에서 DK 물질의 다른 값을 사용합니다.

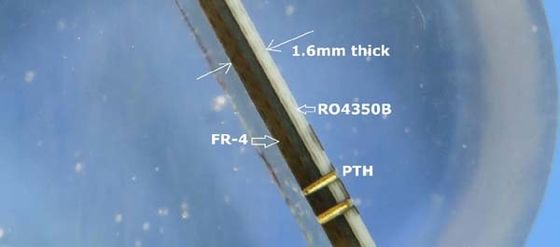

하이브리드 PCB의 마이크로 섹션
왜 FR-4를 선택하셨죠?
FR-4와 고주파 물질의 혼합은 FR-4와 대부분의 고주파 물질이 호환성 문제가 거의 없기 때문에 점점 더 일반화되고 있습니다.
라미네이션
신뢰성 있는 라미네이션을 얻기 위해, 우리는 먼저 고주파 물질의 PP 장을 선택하고 올바른 압축 주기를 사용합니다.같은 재료의 접착 층은 더 간단한 압축 주기에 더 유리한.

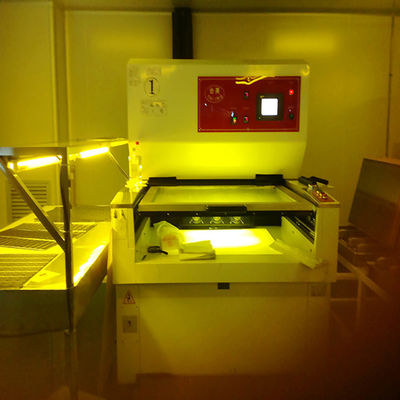

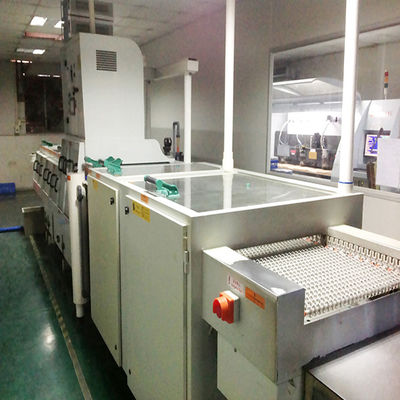

| Our PCB 용량 | |
| PCB 종류: | 하이브리드 PCB, 혼합 PCB |
| 혼합형: | RO4350B + FR4 |
| RO4003C + FR4 | |
| F4B + FR4 | |
| NT/duroid5880 + FR4 | |
| NT1기능기술기술기술기술 | |
| 용접 마스크: | 녹색, 빨간색, 파란색, 검은색, 노란색 |
| 계층 수: | 4층, 6층, 다층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10.0~5.0mm |
| PCB 크기: | ≤400mm × 500mm |
| 표면 마감: | 황 구리, HASL, ENIG, 몰입 진, OSP |
|
|
