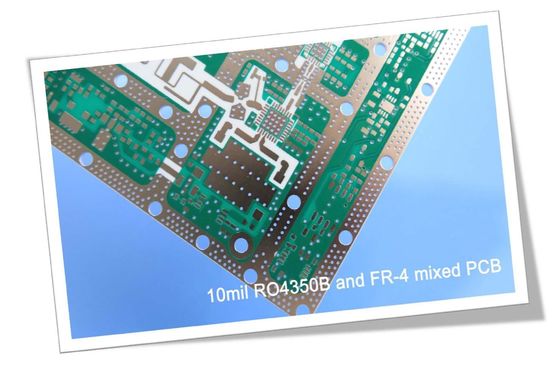

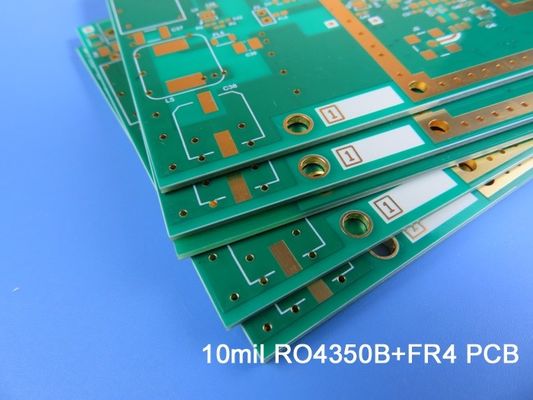

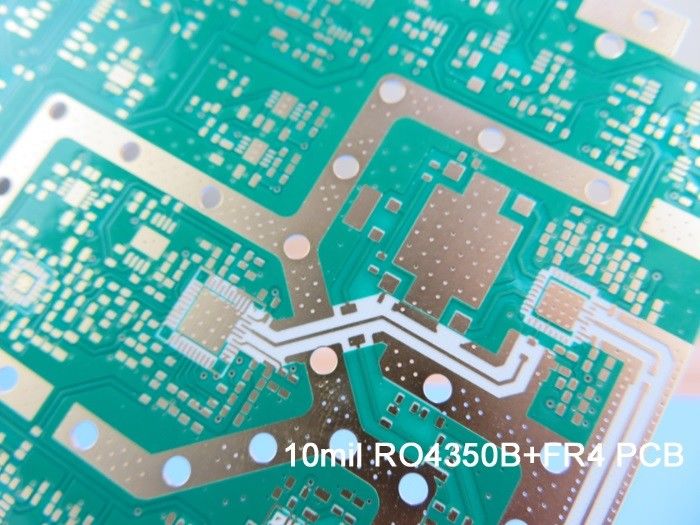

4 층 하이브리드 PCB 보드는 로저스 10 밀리리터 RO4350B와 FR-4를 토대로 했습니다

4 층 하이브리드 PCB 보드는 로저스 10 밀리리터 RO4350B와 FR-4를 토대로 했습니다

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-078.V1.0
Base material:
RO4350B+FR-4
Layer count:
4 Layers
PCB thickness:
0.7mm
Solder mask:
Green
Silkscreen:
White
Copper weight:
Inner layer is 0.5 ounces and the outer layer is 1 ounce.
Surface finish:
Immersion gold
강조하다:

RO4350B FR4 4 층 회로 Board

,

0.7mm 4 층 회로 Board

,

RO4350B FR4 Diy 4 층 PCB

제품 설명



4층 하이브리드 PCB 보드 로저스 10밀리 RO4350B와 FR-4

(PCBs는 주문제작 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다.)



안녕하세요

오늘은 10밀리미터의 RO4350B에 FR-4로 압축된 4층의 고주파 PCB에 대해 이야기합니다.



보드는 4층 구조로 설계되었습니다. 4층은 비교적 간단하고 비용 조절이 가능하기 때문에 새로운 시장을 개척하는 데 도움이됩니다.



첫 번째 축적을 살펴봅시다.

4 층 하이브리드 PCB 보드는 로저스 10 밀리리터 RO4350B와 FR-4를 토대로 했습니다 0



첫 번째 계층에서 두 번째 계층은 10mil RO4350B 핵심 재료입니다. 핵심은 고정된 두께를 가지고 있습니다. 이는 회로판에 있는 RF 라인의 전기 길이에 매우 중요합니다.다른 층은 FR-4 물질입니다., 반 고장 된 잎으로 결합됩니다. 내부 층은 0.5 온스이고 외부 층은 1 온스입니다.



다음 그림은 가로 절단입니다.

4 층 하이브리드 PCB 보드는 로저스 10 밀리리터 RO4350B와 FR-4를 토대로 했습니다 1



각 층을 연결하는 구멍으로 덮여 있고, 베어와 비아스는 잠수 금으로 되어 있습니다.



두 번째 보드에는 특별한 구멍이 있습니다. 먼저 축적을 보세요.

4 층 하이브리드 PCB 보드는 로저스 10 밀리리터 RO4350B와 FR-4를 토대로 했습니다 2



1층과 2층은 10밀리 코어입니다. 깊이 제어 드릴은 FR-4 쪽에 덩어리 있습니다. 이 보드의 전체 높이는 0.7mm 두께입니다.




4 층 하이브리드 PCB 보드는 로저스 10 밀리리터 RO4350B와 FR-4를 토대로 했습니다 3



10 밀리 RO4350B 하이브리드 PCB의 응용 프로그램은 광범위합니다. 예를 들어 사전 증폭기, 레이더 센서, 디지털 송신기 및 스플리터 모듈; GPS 안테나, 통신 릴레,아날로그 송신기 및 4G 안테나; RF 송신기, WiFi 증폭기, RFID 및 attenuator 등



10밀리 RO4350B 하이브리드 PCB의 장점은 다음과 같이 반영됩니다.



1) RO4350B는 넓은 주파수 범위에서 안정적인 다이 일렉트릭 상수를 나타냅니다. 이것은 광대역 애플리케이션에 이상적인 기판을 만듭니다.



2) 모든 FR4 보드를 가진 스택업에 비해 신호 무결성 성능이 향상되었습니다.



3) 모든 소손실 재료를 사용하는 스택업에 비해 비용 절감



4) 우리의 강력한 능력에서 이익을 얻으십시오: 프로토타입에서 대량 생산까지 PCB 요구 사항을 충족하고 IATF 16949 (2016), ISO14001 (2015),ISO9001 (2015) 및 UL 인증 공장 품질을 보장.



읽어주셔서 감사합니다. RF PCB에 대한 문의는 환영합니다.



부록: 우리 PCB 능력 2021

매개 변수 가치
계층 수 1-32
기판 재료 FR-4 ((고등 Tg 170, 고 CTI> 600V를 포함한); 알루미늄 기반; 구리 기반; 로저스 RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 등; 로저스 RT/더로이드 5880, RT/더로이드 5870, RT/더로이드 6002,NT1기능기술..; 타코닉 TLX-8, TLY-5, RF-35TC, TLF-35 등; 아르론 AD450, AD600 등; PTFE F4B DK2.2, DK2.65 등; 폴리마이드 및 PET.
최대 크기  비행 테스트: 900*600mm, 고정 테스트 460*380mm, 테스트가 없습니다 1100*600mm
이사회 개요 용인  ±0.0059" (0.15mm)
PCB 두께 00.0157" - 0.3937" (0.40mm--10.00mm)
두께 허용 (T≥0.8mm)  ±8%
두께 허용 (t<0.8mm)  ±10%
단열층 두께 00.075mm-5.00mm
최소 경로 0.003" (0.075mm)
최소 공간  0.003" (0.075mm)
외부 구리 두께  35μm-420μm (1oz-12oz)
안쪽 구리 두께  17μm~350μm (0.5oz~10oz)
뚫기 구멍 (기계) 00.0059" - 0.25" (0.15mm - 6.35mm)
완성된 구멍 (기계) 00.10mm-6.30mm)
지름, 용도 (기계) 00.075mm
등록 (기계) 00.05mm)
측면 비율  12:1
솔더 마스크 타입  LPI
미인 솔더마스크 브릿지 0.00315" (0.08mm)
소금 마스크의 마이너스 00.05mm)
직경으로 연결 00.0098~0.0236~0.25mm~0.60mm
임페던스 제어 허용  ±10%
표면 마감 HASL, HASL LF, ENIG, IMM 틴, IMM AG, OSP, 골드 피거



4 층 하이브리드 PCB 보드는 로저스 10 밀리리터 RO4350B와 FR-4를 토대로 했습니다 4
