| 기재: | RO4350B+FR-4 | 레이어 총수: | 10 층 |
|---|---|---|---|
| PCB 두께: | 1.7 밀리미터 | PCB 사이즈: | 210 Ｘ 85mm=1PCS |
| 솔더 마스크: | 빨강 | 실크 스트린: | 백색 |
| 구리 중량: | 외부 레이어 35 um/ 인너 레이어 18 um | 표면가공도: | 침지 금 |
| 강조하다: | 10 층 HDI PCB Board,1.7mm HDI PCB Board,1.7mm 10 레이어 PCB |
||

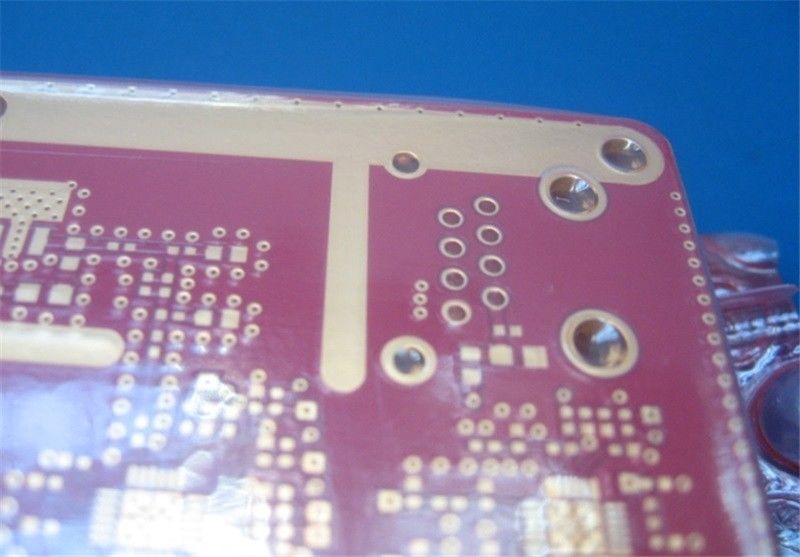

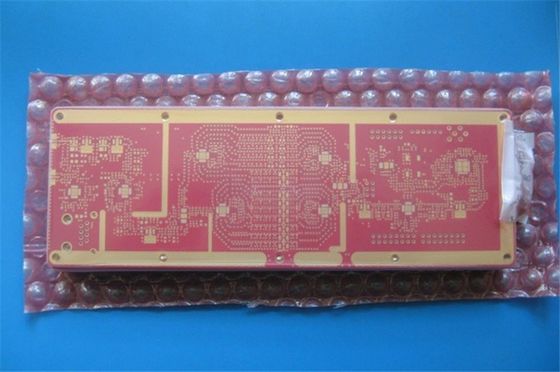

빨간 솔더 마스크와 침지 금과 하이브리드 10-레이어 PCB 로저스 RO4350 6.6mil+FR4 하이브리드 PCB
(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
오늘 우리는 RO4350B와 FR-4에 구축된 일종의 10 층 하이브리드 PCB에 대해 대화하고 있습니다. 이 보드는 고이득 적용성을 위해 사용됩니다.
각 층이 오직 관통 홀만을 연결되 있기 때문에, 이사회는 실제로 단순합니다. 마감 높이는 1.7 밀리미터 두께입니다. 패드와 구멍은 침지 금이 도금처리했다는 것 입니다, 표면이 빨간 솔더 마스크와 함께 있습니다. 그것은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 20 이사회는 출하를 위해 싸여집니다.
애플리케이션
전치증폭기, 와이파이 증폭기, 중계소와 무선 송수신기 기타 등등.
우리의 장점
1) 당신이 연구 개발, 판매와 마케팅에 당신의 핵심 역량에 초점을 맞출 수 있도록 도와 주세요 ;
2) 30000 평방미터 달 역량 ;
3) 원형에서부터 대량 생산까지 당신의 PCB에 대한 필요를 충족시키기 ;
4) 빠르고 적시 배달 ;
5) IATF 16949 (2016년), ISO14001 (2015년), ISO9001 (2015년), UL 공인된 공장.
매개 변수와 데이터 시트
| PCB 사이즈 | 210 Ｘ 85mm=1PCS |
| 보드형 | |
| 층수 | 다층 인쇄 회로 기판, 10 층 PCB |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 예 |
| 레이어 적층 | 구리 ------- 35 um(1oz)+plate 최상위 계층 |
| RO4350B는 0.168 밀리미터를 공동을 만듭니다 | |
| 구리 ------- 18 um(0.5oz) 미드레이어 1 | |
| RO4450F 프리프레그 (2x0.1) 0.2 밀리미터 | |
| 구리 ------- 18 um(0.5oz) 미드레이어 2 | |
| RO4350B는 0.168 밀리미터를 공동을 만듭니다 | |
| 구리 ------- 18 um(0.5oz) 미드레이어 3 | |
| RO4450F 프리프레그 (2x0.1) 0.2 밀리미터 | |
| 구리 ------- 18 um(0.5oz) 미드레이어 4 | |
| RO4350B는 0.168 밀리미터를 공동을 만듭니다 | |
| 구리 ------- 18 um(0.5oz) 미드레이어 5 | |
| RO4450F 프리프레그 (2x0.1) 0.2 밀리미터 | |
| 구리 ------- 18 um(0.5oz) 미드레이어 6 | |
| RO4350B는 0.168 밀리미터를 공동을 만듭니다 | |
| 구리 ------- 18 um(0.5oz) 미드레이어 7 | |
| FR-4 프레그프레그 0.1 밀리미터 | |
| 구리 ------- 18 um(1oz) 미드레이어 8 | |
| FR-4는 0.1 밀리미터를 공동을 만듭니다 | |
| 구리 ------- 35 um(1oz)+plate BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 5.9 mil/5.9mil |
| 최소 / 최대 홀 : | 0.3 mm/3.8mm |
| 다른 홀의 숫자 : | 16 |
| 보오링공의 수 : | 11385 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 | 부정 |
| 판재 | |
| 유리 에폭시 : | RO4350B, RO4450B는 FR-4 TG>135와 섞였습니다 |
| 마지막 포일 외부 : | 1.5 온스 |
| 마지막 포일 내부의 : | 0.5 온스 |
| PCB의 최종 높이 : | 1.7 밀리미터 ±0.17 |
| 도금과 코팅 | |
| 표면가공도 | 100u 니켈 에 침지 금 (17.7%) 2u |
| 솔더 마스크는 다음에 적용됩니다 : | 상단과 바닥, 12 마이콘 최저치. |
| 솔더 마스크 색 : | 빨강 |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 상단과 바닥. |
| 성분 전설의 컬러 | 하얗게, S-380W, 타이요는 공급했습니다. |
| 제조사 이름 또는 로고 : | 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다 |
| 를 통해 | 텐트형인 것을 통해, 도금된 철저한 홀(PTH). |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059 " (0.15mm) |
| 이사회 도금 : | 0.0030 " (0.076mm) |
| 드릴 허용한도 : | 0.002 " (0.05mm) |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
우리의 구동 회로는 역량 2020년에 탑승합니다
블라인드 바이어스, 매립형 바이어스
플렉스 PCB
무거운 구리 판재 12 온스
높은 Tg, 높은 CTI 물질
하이브리드 FR-4와 고주파 물질
임피던스 통제된 PCB
IPC 등급 2, IPC 등급 3
무료 PCB (순응한 로에스)을 이끄세요
32+ 구리 막 이사회에 대한 다층 인쇄 회로 기판
금속 코어 PCB (MCPCB)
PCB 재료 - FR-4, 폴리이미드,
로저스 RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 기타 등등.
로저스 RT / 듀로이드 5880, RT / 듀로이드 5870, RT / 듀로이드 6002, RT / 듀로이드 6010,
DK2.65 기타 등등인 PTFE F4B DK2.2..
타코닉 TLX-8, TLY-5, RF-35TC, TLF-35 기타 등등..
로에스 순응하는 PCB 제조사
엄격한 플렉스 PCB
통공, BGA, 골드 핑거, 모서리 돔
비아-인-패드, 채워진 바이아스
PCB 재료
FR-4, 폴리이미드,
로저스 RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 기타 등등.
로저스 RT / 듀로이드 5880, RT / 듀로이드 5870, RT / 듀로이드 6002, RT / 듀로이드 6010,
DK2.65 기타 등등인 PTFE F4B DK2.2..
타코닉 TLX-8, TLY-5, RF-35TC, TLF-35 기타 등등..
