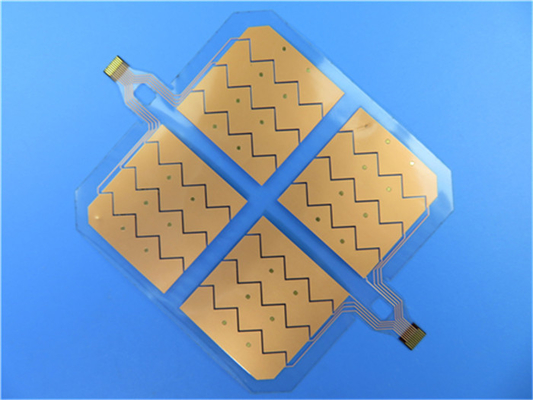

유연한 인쇄 회로(FPC) 유연성 투명 PET의 PCB 기판
(유연한 인쇄 회로는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
이 유형의 연성 인쇄 회로는 마이크로파 증폭기 응용 프로그램을 위해 PET 재료에 구축됩니다.0.15mm 두께의 단층 FPC입니다.기본 라미네이트는 Shengyi에서 제공되며 제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.삽입부에 폴리이미드 스티프너를 적용하였습니다.
매개변수 및 데이터 시트
| 유연한 PCB의 크기 | 70.18 X 68.28mm |
| 레이어 수 | 1 |
| 보드 유형 | 유연한 PCB |
| 보드 두께 | 0.15mm |
| 보드 재료 | PET 25μm |
| 보드 재료 공급업체 | 아이텍 |
| 보드 재료의 Tg 값 | 60℃ |
| PTH 구리 두께 | 해당 없음 |
| 내부 층 Cu 두께 | 해당 없음 |
| 표면 Cu 두께 | 35μm |
| 커버레이 색상 | 투명한 |
| 커버레이 수 | 2 |
| 커버레이의 두께 | 25μm |
| 보강재 | 폴리이미드 |
| 보강재 두께 | 0.2mm |
| 실크스크린 잉크의 종류 | IJR-4000 MW300 |
| 실크스크린 공급업체 | 타이요 |
| 실크스크린의 색상 | 검은 색 |
| 실크스크린의 수 | 1 |
| Coverlay의 박리 시험 | 껍질을 벗길 수 없음 |
| 레전드 접착력 | 쓰리엠 90℃Min 후 필링 없음.3번 테스트 |
| 표면 마감 | 이머젼 골드 |
| 니켈/금의 두께 | 금: 0.03μm(최소);니켈 2-4μm |
| RoHS 필수 | 예 |
| 명성 | 94-V0 |
| 열충격 시험 | 패스, -25℃±125℃, 1000 사이클. |
| 열 응력 | 통과, 300±5℃,10초, 3주기.박리 없음, 물집 없음. |
| 기능 | 100% 통과 전기 테스트 |
| 솜씨 | IPC-A-600H 및 IPC-6013C 클래스 2 준수 |
기능 및 이점
뛰어난 유연성
볼륨 줄이기
체중 감소
조립의 일관성
향상된 신뢰성
끝은 완전히 납땜될 수 있습니다
저렴한 비용
처리의 연속성
최소 주문 수량 및 저가 샘플이 없습니다.
PCB 프로토타이핑에서 대량 생산에 이르기까지 인쇄 회로 기판 요구 사항을 충족합니다.
애플리케이션NS
레이저 헤드 FPC, 태블릿 PC 카메라 소프트 보드, 자동차 센서 플렉스 보드
FPC의 설명
연성 회로 기판은 기재와 동박의 조합에 따라 접착제가 있는 연성 기판과 접착제가 없는 연성 기판의 두 가지 유형으로 나눌 수 있습니다.비접착성 Flexible PCB의 가격은 접착성 Flexible PCB의 가격보다 훨씬 높지만 유연성, 동박과 기판 사이의 결합력 및 솔더의 평탄도도 접착성 Flexible PCB보다 우수합니다.따라서 COF(CHIP ON FLEX, 베어 칩이 있는 유연한 보드, 패드의 높은 평탄도) 등과 같은 수요가 많은 상황에서만 사용됩니다.가격이 높기 때문에 시장에서 사용되는 대부분의 연성 PCB는 여전히 접착성 연성 회로 기판입니다.연성 회로 기판은 굽힘이 필요한 상황에서 주로 사용되기 때문에 설계 또는 공정이 합리적이지 않으면 미세 균열, 용접 및 기타 결함이 발생하기 쉽습니다.
FPC 사용의 경제성
회로 설계가 비교적 단순하고 총 부피가 작고 공간이 적합하면 기존 내부 연결이 훨씬 저렴합니다.유연한 회로는 회로가 복잡하거나 많은 신호를 처리하거나 특별한 전기적 또는 기계적 요구 사항이 있는 경우 좋은 설계 옵션입니다.애플리케이션의 크기와 성능이 강성 회로의 용량을 초과할 때 유연한 조립이 가장 경제적입니다.5mil 스루홀이 있는 12mil 패드와 3mil 라인과 간격이 있는 유연한 회로는 박막에 제작할 수 있습니다.따라서 칩을 필름에 직접 장착하는 것이 더 안정적입니다.이온 소스가 될 수 있는 난연제는 없습니다.이러한 필름은 더 높은 유리 전이 온도를 얻기 위해 더 높은 온도에서 보호 및 응고될 수 있습니다.유연한 재료는 커넥터가 없기 때문에 단단한 재료보다 비용이 적게 듭니다.
