제품 상세 정보:
|
| 기본 재료: | RO4003C + S1000-2M | 레이어 수: | 8층 |
|---|---|---|---|
| PCB 두께: | 1.6mm | PCB 크기: | 273mm × 185mm |
| 솔더 마스크: | 녹색 | 실크 스크린: | 하얀색 |
| 구리 무게: | 외부 층: 1oz; 내부 층: 0.5oz / 1oz 음양 혼합 구리 | 표면 마감: | 이머젼 골드 |
| 강조하다: | RoHS Flat Flex PCB,Yellow Coverlay Flat Flex PCB,RoHS Multilayer Flex PCB |
||

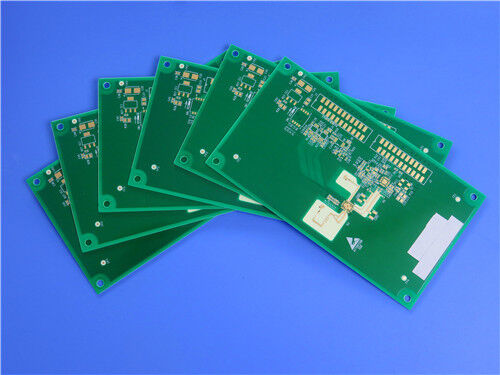

이 8층 하이브리드 고주파 PCB는 안정적인 RF 신호 전송 및 고온 작동 시나리오를 위해 설계된 고신뢰성 혼합 유전체 회로 기판입니다. 이 맞춤형 하이브리드 PCB는 상단 및 하단 레이어에 0.203mm RO4003C 고주파 라미네이트가 있고 내부 코어 레이어에 S1000-2M 고성능 FR-4 소재가 포함된 전문적인 적층 구조를 채택합니다. 표준 마감 보드 두께는 1.6mm이고 치수는 273mm × 185mm(툴링 스트립 포함)입니다.
이 보드는 맞춤형 음양 구리 디자인을 특징으로 합니다. 외부 레이어에는 1oz 구리가, 미세 라인 라우팅 정밀도와 고전류 전송 안정성의 균형을 맞추기 위해 0.5oz/1oz 내부 구리 레이어가 혼합되어 있습니다. Immersion Gold 표면 마감과 흰색 실크스크린이 있는 양면 녹색 솔더 마스크가 특징인 이 하이브리드 PCB는 L1-L2 및 L7-L8 블라인드 비아와 0.2mm, 0.25mm 및 0.35mm 구멍을 위한 다중 사양 수지 플러깅을 포함한 고급 정밀 프로세스를 지원합니다. RO4003C 초저손실 RF 성능과 S1000-2M 높은 열 안정성을 결합한 이 8레이어 하이브리드 보드는 통신, 자동차 및 고주파 마이크로파 장치에 탁월한 광대역 신호 안정성과 열 충격 저항을 제공합니다.

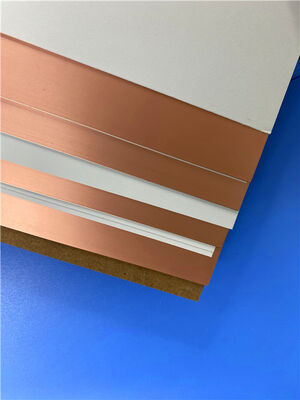

RO4003C란 무엇입니까? 고주파 소재 소개
RO4003C는 우수한 고주파 성능과 비용 효율적인 회로 제조를 위해 설계된 프리미엄 RO4000 탄화수소 세라믹 라미네이트 시리즈에 속합니다. 주류 저손실 RF 기판인 이 제품은 기존 FR-4 재료가 500MHz 이상의 고주파 작동을 지원하지 못하는 대부분의 상용 마이크로파 및 RF 회로 설계에 적합합니다. RO4003C는 넓은 주파수 범위에 걸쳐 매우 안정적인 유전 상수를 유지하고 Dk의 초저 온도 계수를 특징으로 하여 가변적인 열 및 주파수 조건에서 전기 매개변수 드리프트를 효과적으로 방지합니다.
고가의 PTFE 고주파 기판과 달리 RO4003C는 나트륨 에칭과 같은 특수 처리 없이 표준 FR-4 처리 워크플로우를 완벽하게 지원합니다. Tg가 280°C를 초과하는 이 소재는 모든 회로 처리 및 납땜 온도 범위에서 안정적인 팽창 특성을 유지합니다. 구리와 일치하는 CTE는 뛰어난 치수 안정성을 제공하며, 낮은 Z축 열팽창은 심각한 열 충격 속에서도 안정적인 도금 스루홀 성능을 보장합니다. 선택 과목LoPro 포일삽입 손실을 더욱 줄여 RO4003C는 광대역 고주파 애플리케이션에 이상적입니다.
RO4003C 일반적인 애플리케이션
S1000-2M이란 무엇입니까? 높은 Tg 낮은 CTE FR-4 소재
S1000-2M은 Z축 CTE가 매우 낮고 열 안정성이 뛰어난 고성능 무연 FR-4 라미네이트입니다. 이 산업용 등급 기판은 뛰어난 PCT 저항성, 매우 낮은 수분 흡수성, 강력한 열 및 습도 내성을 갖추고 있어 열악한 작동 환경에서 장기적인 구조적 안정성을 보장합니다. 탁월한 기계적 가공성과 무연 조립 호환성을 제공하여 다층 PCB 적층 구조에 완벽하게 적합합니다.
하이브리드 고주파 PCB의 안정적인 내부 코어 소재인 S1000-2M은 전체 보드 강성의 균형을 효과적으로 유지하고 전체 열팽창 편차를 줄이며 층간 접착 신뢰성을 향상시킵니다. 높은 안정성과 높은 열 저항을 요구하는 고급 컴퓨팅 장비, 통신 인프라 및 자동차 전자 시스템에 널리 배포됩니다.
S1000-2M 일반적인 응용 분야
PCB 세부사항
| 매개변수 항목 | 상세사양 |
| 이사회 구조 | 8레이어 하이브리드 혼합유전체 PCB(RO4003C + S1000-2M) |
| 적층재료 | 상단/하단: 0.203mm RO4003C; 내부 코어: S1000-2M 고성능 FR-4 |
| 완성된 보드 두께 | 1.6mm 표준 두께 |
| 보드 크기 | 273mm × 185mm (가공 모서리 포함, 1개) |
| 구리 무게 | 외부 층: 1oz; 내부 층: 0.5oz / 1oz 음양 혼합 구리 |
| 표면 마감 | 안정적인 전도성과 항산화 성능을 위한 Immersion Gold |
| 솔더 마스크 및 실크스크린 | 흰색 실크스크린이 있는 양면 녹색 솔더 마스크 |
| 블라인드 비아 디자인 | L1-L2, L7-L8 정밀 블라인드 비아 |
| 수지 플러깅 사양 | 0.2mm, 0.25mm, 0.35mm 홀 수지 플러깅 가공 |
| 품질기준 | IPC-Class-2 인증, 무연 어셈블리 호환 |

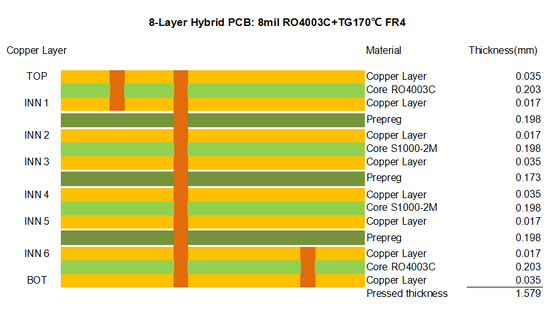

Hybrid PCB Stack-Up 구조 개요
맞춤형 PCB 서비스 및 품질 보증
작품 형식:우리는 맞춤형 하이브리드 PCB 생산을 위한 표준 Gerber RS-274-X 설계 파일을 지원하여 정확하고 반복 가능한 보드 성능을 제공합니다.
엄격한 품질 관리:모든 하이브리드 고주파 PCB는 IPC-Class-2 산업 표준을 준수합니다. 모든 보드는 개방/단락 문제를 배제하고 안정적인 배치 성능을 보장하기 위해 100% 배송 전 전기 테스트를 거칩니다.
글로벌 맞춤형 서비스:우리는 모든 맞춤형 고주파 하이브리드 PCB 주문에 대해 전문 기술 상담, 맞춤형 견적 및 전세계 배송을 포함한 원스톱 솔루션을 제공합니다.
결론
이 8레이어 하이브리드 PCB는 비용 효율적이고 신뢰성이 높은 혼합 유전체 회로 기판입니다. RO4003C의 초저 광대역 손실, 안정적인 유전체 성능 및 FR-4 프로세스 호환성과 S1000-2M의 낮은 CTE, 높은 내열성 및 탁월한 다층 적층 안정성을 활용합니다. 음양 구리 설계, 정밀 블라인드 비아 및 다중 사양 수지 플러그 기술을 갖춘 이 1.6mm 두께의 침수 금 PCB는 균형 잡힌 고주파 전기 성능과 기계적 내구성을 제공합니다. 고급 무선 통신, 정밀 마이크로파 장비, 컴퓨팅 및 자동차 전자 시스템을 위한 최적의 솔루션 역할을 합니다.
