구리는 12 um 임피던스 통제된 PCB 두 면 구리 피복을 좌절시킵니다

copper foil 12um Impedance Controlled PCB Two Side Copper Clad
copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad

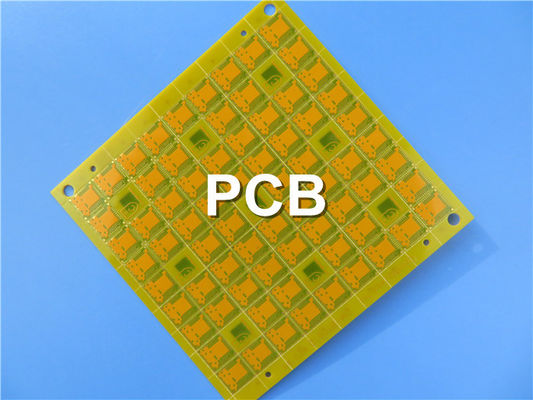

큰 이미지 :  구리는 12 um 임피던스 통제된 PCB 두 면 구리 피복을 좌절시킵니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-207.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
하이 라이트:

동박 임피던스 통제된 PCB

,

12um 임피던스 통제된 PCB



I 개요임피던스제어 PCB



임피던스 제어가 없으면 상당한 신호 반사 및 신호 왜곡이 발생하여 설계 오류가 발생합니다.PCI 버스, PCI-E 버스, USB, 이더넷, DDR 메모리, LVDS 신호 등과 같은 공통 신호에 대한 임피던스 제어가 필요합니다. 임피던스 제어는 결국 PCB 설계에 의해 달성되어야 하며 PCB 보드 프로세스에 대한 더 높은 요구 사항도 있습니다. 내세우기도 한다.따라서 신호 무결성 요구 사항에 따라 배선의 임피던스를 제어해야 합니다.



다른 배선의 해당 임피던스 값은 계산을 통해 얻을 수 있습니다.



마이크로 스트립 라인

스트립 도체와 접지면으로 구성되며 중간에 유전체가 있습니다.유전 상수, 선폭 및 접지면까지의 거리를 제어할 수 있으면 특성 임피던스도 ±5%의 정확도로 제어할 수 있습니다.



구리는 12 um 임피던스 통제된 PCB 두 면 구리 피복을 좌절시킵니다 0



스트립 라인

스트립라인은 두 전도성 평면 사이에 배치된 유전체 중간에 있는 구리 스트립입니다.선로의 두께와 폭, 유전체의 유전율, 두 접지면 사이의 거리를 모두 제어할 수 있다면 선로의 특성 임피던스도 10% 이내의 정확도로 제어할 수 있습니다.



구리는 12 um 임피던스 통제된 PCB 두 면 구리 피복을 좌절시킵니다 1



다층 기판의 구조

PCB의 임피던스를 잘 제어하기 위해서는 먼저 PCB의 구조를 이해해야 합니다.



우리가 흔히 언급하는 다층기판은 코어와 프리프레그의 상호적층에 의해 압착되며, 코어는 인쇄회로기판의 기본재료인 특정 두께의 단단한 양면 동박판이다.프리프레그로 구성된 소위 습윤층은 특정 초기 두께를 갖지만 결합 코어 역할을 하지만 그 두께는 압착 중에 다소 달라집니다.



일반적으로 다층 기판의 가장 바깥쪽 두 유전체 층은 습윤층이며, 이 두 층의 외부에 외부 구리 호일로 별도의 구리 호일 층이 있습니다.동박의 외층과 내층의 원래 두께 사양은 일반적으로 0.5 oz, 1 oz, 2 oz(1 oz는 약 35um 또는 1.4mil)의 세 종류이지만 일련의 표면 처리 후 최종 두께 동박 외층의 두께는 일반적으로 약 1온스 정도 증가합니다.내부 동박은 코어 양면의 동박 재료로 최종 두께는 원래 두께와 약간 다르지만 에칭으로 인해 일반적으로 약간 감소합니다.



다층 보드의 가장 바깥쪽 레이어는 일반적으로 우리가 "그린 오일"이라고 하는 솔더 마스크입니다.물론 노란색이나 다른 색상일 수도 있습니다.솔더 마스크의 두께는 일반적으로 정확하게 결정하기 어렵고, 표면의 구리가 없는 영역은 구리가 있는 영역보다 약간 두껍지만 구리 호일 두께가 부족하여 여전히 구리 호일이 매우 두드러집니다. 우리는 그것을 느낄 수 있습니다. 손가락으로 인쇄 회로 기판의 표면을 만질 때.



일정한 두께의 인쇄회로기판을 만들 때 다양한 재료의 매개변수를 합리적으로 선택할 필요가 있습니다.반면에 프리프레그의 최종 두께는 초기 두께보다 얇아집니다.



구리는 12 um 임피던스 통제된 PCB 두 면 구리 피복을 좌절시킵니다 2



PCB의 매개변수

PCB 매개변수는 PCB 공장마다 조금씩 다릅니다.BichengPCB의 일부 매개변수는 다음과 같습니다.



표면 동박

접근 가능한 표면 동박 재료의 두께에는 12um, 18um 및 35um의 세 가지 종류가 있습니다.가공 후 최종 두께는 약 44um, 50um 및 67um입니다.



핵심

당사의 일반적인 PCB 기판은 IT158, 표준 FR-4, 양면 구리 클래드입니다.옵션사양은 제조사에 문의하여 결정할 수 있습니다.



프리프레그

사양(원래 두께)은 7628H(0.213mm), 7628(41%)(0.185mm), 7628(43%)(0.195mm), 2116HR(0.135mm), 2116(0.120mm), 1080(0.075mm)입니다. 및 1060(0.05mm).실제 압착 후 두께는 일반적으로 원래 값보다 10-15um 작습니다.동일한 습윤층에 최대 3개의 프리프레그를 사용할 수 있으며 두께는 동일할 수 없습니다.최소 하나의 프리프레그만 사용할 수 있지만 일부 제조업체에서는 최소 두 개의 프리프레그를 사용해야 합니다.프리프레그의 두께가 충분하지 않으면 코어 양면의 동박을 식각한 후 프리프레그를 양면에 접착하여 보다 두꺼운 습윤층을 구현할 수 있다.



땜납마스크

동박 C2의 솔더 마스크 두께는 약 8-10um입니다.구리가 없는 표면 영역(C1)의 솔더 마스크 두께는 표면 구리의 다양한 두께에 따라 다릅니다.표면 구리의 두께가 45um일 때 C1은 약 13-15um이고 표면 구리의 두께가 70um일 때 C1 ≈ 17-18um입니다.



교차 구역지휘자의

우리는 도체의 단면이 직사각형이라고 생각하지만 실제로는 사다리꼴입니다.TOP 레이어를 예로 들어 구리 호일의 두께가 1온스일 때 사다리꼴의 상단 베이스는 하단 베이스보다 1밀 더 짧습니다.예를 들어 라인 폭이 5mil이면 위쪽 베이스는 약 4mil이고 아래쪽 베이스는 5mil입니다.상하 베이스의 차이는 구리의 두께와 관련이 있습니다.



유전 상수

프리프레그의 유전 상수는 두께에 따라 다릅니다.CCL의 유전 상수는 사용된 수지 재료와 관련이 있으며 FR4 재료의 유전 상수는 4.2 - 4.7이며 주파수가 증가함에 따라 감소합니다.



유전체손실 에프액토아르 자형

교류 전기장의 작용 하에서 유전체 가열에 의해 소비되는 에너지를 유전 손실이라고 하며 일반적으로 유전 손실 계수(tanδ)로 표현됩니다.IT158의 일반적인 값은 0.016입니다.



처리를 보장하기 위한 최소 라인 너비 및 라인 간격은 4mil / 4mil입니다.



구리는 12 um 임피던스 통제된 PCB 두 면 구리 피복을 좌절시킵니다 3



임피던스 계산 도구 소개:

다층 기판의 구조를 이해하고 필요한 매개변수를 마스터한 후 EDA 소프트웨어로 임피던스를 계산할 수 있습니다.Allegro를 사용하여 계산할 수 있지만 여기에서는 특성 임피던스를 계산하는 데 좋은 도구인 Polar SI9000을 권장하며 현재 많은 PCB 공장에서 이 소프트웨어를 사용하고 있습니다.



내부 신호의 특성 임피던스(차동 라인 또는 단일 종단 라인)를 계산할 때 Polar SI9000의 계산 결과와 Allegro의 계산 결과 간에 약간의 차이가 있음을 알 수 있습니다. 도체 단면의 모양과 같은.그러나 표면 신호의 특성 임피던스를 계산할 때 표면 모델 대신 코팅 모델을 선택하는 것이 좋습니다. 이러한 모델에서는 솔더 마스크의 존재를 고려하여 결과가 더 정확하기 때문입니다.다음 그림은 솔더 마스크를 고려한 경우 Polar SI9000을 사용하여 표면 차동 라인 임피던스를 50옴으로 계산한 결과입니다.



구리는 12 um 임피던스 통제된 PCB 두 면 구리 피복을 좌절시킵니다 4



솔더 마스크의 두께는 제어하기 어렵기 때문에 보드 공장에서 권장하는 근사 방법을 사용할 수도 있습니다. Surface 모델에서 계산된 결과에서 특정 값을 빼려면 차동 임피던스를 빼는 것이 좋습니다. 8옴, 단일 종단 임피던스 2옴.



차동 쌍 임피던스의 요구 사항

(1) 배선 모드, 매개변수 및 임피던스 계산을 결정합니다.차동 쌍 배선은 두 종류의 외부 마이크로 스트립 라인 차동 모드와 내부 스트립 라인 차동 모드로 나뉩니다.임피던스는 관련 임피던스 계산 소프트웨어(예: POLAR-SI9000)를 사용하여 계산할 수 있으며 합리적인 매개변수 세트로 임피던스 계산 공식을 사용하여 계산할 수도 있습니다.



(2) 평행 등거리 선.선 너비와 간격을 결정하십시오. 계산된 선 너비와 간격에 따라 레이아웃을 배선해야 합니다. 즉, 평행을 유지하기 위해 두 선 사이의 간격을 변경할 수 없습니다.병렬에는 2가지 종류가 있습니다. 하나는 2개 라인에 대해 병렬 레이어를 배선하는 것이고 다른 하나는 2개 라인에 대해 레이어 위-아래에 배선하는 것입니다.후자의 것(즉, 층간 차등 신호)은 일반적으로 가능한 한 많이 피합니다. 라미네이션 레이어 사이의 라미네이팅 정렬 정확도가 실제 PCB 제조에서 동일한 레이어 에칭 정확도보다 훨씬 낮기 때문입니다. 라미네이팅하는 동안 유전체 차동 라인의 간격은 층간 유전체의 두께와 동일하도록 보장할 수 없으며, 이는 층간 차동 쌍 사이에 차동 임피던스 변화를 야기합니다.따라서 가능한 한 동일한 레이어 차이를 사용하는 것이 좋습니다.



구리는 12 um 임피던스 통제된 PCB 두 면 구리 피복을 좌절시킵니다 5
