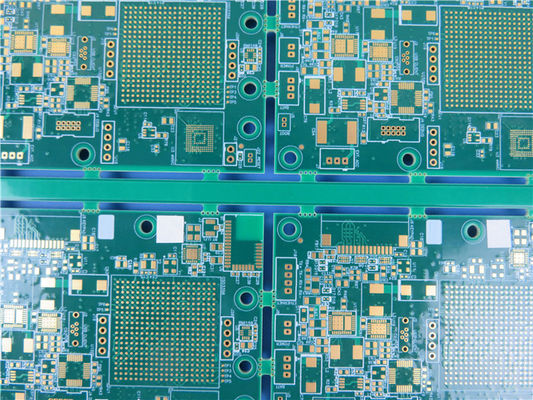

침수 금이 있는 14층 FR-4 Tg170℃에 내장된 고밀도 상호 연결(HDI) PCB 회로 기판

침수 금이 있는 14층 FR-4 Tg170℃에 내장된 고밀도 상호 연결(HDI) PCB 회로 기판

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-480.V1.0
기재:
Fr-4
레이어 총수:
14 층
Pcb 두께:
2 밀리미터 ±0.16
PCB 사이즈:
220 밀리미터 X 170mm=4PCS
솔더 마스크:
그린
실크 스트린:
백색
구리 중량:
안쪽 0.5 온스, 외부 1 온스
표면가공도:
침지 금
강조하다:

다층 FR4 PCB Board

,

1oz FR4 PCB Board

,

1oz 침지 금 PCB

제품 설명


고밀도 내부연락 (HDI) PCB 회로판은 침지 금으로 14-레이어 FR-4 Tg170C를 토대로 했습니다



1.1 일반 설명

이것은 코덱 설비의 적용을 위한 FR-4 Tg170 기판에 구축된 일종의 14 층 HDI 프린트 회로 기판입니다. 그것은 녹색 솔더 마스크 위의 하얀 실크 스트린으로 두꺼운 2.0 밀리미터고 패드 위의 침지 금입니다. PCBs는 2+N+2 고밀도 인터컨넥션 층을 포함합니다, 다른 층 위의 미세 바이어스가 쌓입니다. 기재는 위원회마다 이사회 위로 1에 ITEQ 제공에서 왔습니다.그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 20 패널은 출하를 위해 싸여집니다.



1.2 우리의 장점

ISO9001, ISO14001, IATF16949, UL은 증명했습니다 ;

크기 생산 능력에 시제품을 만드세요 ;

16000㎡ 워크샵 ;

달 당 30000㎡ 출력용량 ;

달 당 8000개 종류의 PCB ;

IPC는 2 / IPC 등급 3을 분류합니다 ;

첫번째 생산의 적합 제품 금리 : >95%



1.3 HDI PCBs의 애플리케이션

오실로스코프
무선 부스터
액세스 포인트 와이파이
4G 와이파이
GSM 라우터
카드 액세스 시스템
계측기
