| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

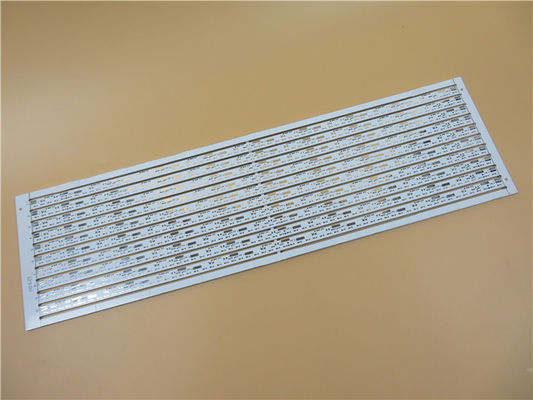

겹켜 알루미늄 인쇄 회로 기판 이중층 알루미늄 기반 PCB 2층 MCPCB
1.1 데이터 시트
| PCB 크기 | 500x150mm=10PCS |
| 보드 유형 | IMS mcpcb |
| 레이어 수 | 양면 PCB, 금속 코어 PCB |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 70um(2oz) |
| 유전체 75um | |
| 구리 ------- 70um(2oz) | |
| 유전체 75um | |
| 알루미늄 백업 1.8mm | |
| 기술 | |
| 최소 추적 및 공간: | 5.98mil/6.18mil |
| 최소/최대 구멍: | 0.3/2.2mm |
| 다른 구멍의 수: | 5 |
| 드릴 구멍의 수: | 548 |
| 밀링된 슬롯 수: | 11 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 열 전도성 | 2W / MK |
| 최종 포일 외부: | 2온스 |
| 최종 포일 내부: | 2온스 |
| PCB의 최종 높이: | 2.1mm ±0.2 |
| 도금 및 코팅 | |
| 표면 마감 | 열풍 납땜 레벨링(HASL), 무연, Sn>=2.54µm |
| 솔더 마스크 적용 대상: | 상단, 12micon 최소. |
| 솔더 마스크 색상: | LED용 슈퍼 화이트 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 맨 위 |
| 구성요소 범례의 색상 | 검은 색 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 텐트를 통해. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
1.2 레이어 업
가장 일반적인 MCPCB 구조는 다음 3개의 레이어로 구성됩니다.
1) 금속 기판, 일반적으로 알루미늄.일부 응용 분야에서 구리 기판은 알루미늄(401W/MK 대 237 W/MK)보다 높은 열전도율로 인해 더 적합하지만 더 비쌉니다.
2) 에폭시 유전층.이것은 MCPCB 시스템의 열 성능, 전기적 파괴 강도 및 경우에 따라 솔더 조인트 성능에 영향을 미치기 때문에 MCPCB 구성에서 가장 중요한 레이어입니다.MCPCB에 있는 유전층의 일반적인 열전도율은 1W/MK입니다.값이 높을수록 열 성능이 좋습니다.얇은 유전체 층은 열 성능에도 좋지만 특정 조명 시장에서 요구되는 최소 전기 안전 표준을 충족하기 위해 높은 전위 테스트를 견디는 MCPCB의 능력에 부정적인 영향을 미칠 수 있습니다.일반적인 유전체 두께 층은 100μm입니다.
3) 상단 구리층.더 두꺼운 구리 층은 PCB로의 열 확산을 개선하지만 좁은 트레이스 또는 공간을 제조할 때 PCB 제조업체에 문제가 될 수 있습니다.1oz(35μm) 또는 2oz(70μm)의 구리 두께가 일반적입니다.
1.3 금속 코어 PCB 기능 2021
| 아니요. | 매개변수 | 값 |
| 1 | 금속 코어의 유형 | 알루미늄, 구리, 철 |
| 2 | 금속 코어 모델 | A1100, A5052, A6061, A6063, C1100 |
| 삼 | 표면 마감 | HASL, 침수 금, 침수 은, OSP |
| 4 | 표면 도금 두께 | HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm |
| 5 | 레이어 수 | 1-2 레이어 |
| 6 | 최대 보드 크기 | 23" x 46"(584mm×1168mm) |
| 7 | 최소 보드 크기 | 0.1969" x 0.1969"(5mm×5mm) |
| 8 | 보드 두께 | 0.0157" x 0.2362"(0.4-6.0mm) |
| 9 | 구리 두께 | 0.5OZ(17.5µm),1OZ(35µm),2OZ(70µm),3OZ(105µm),4OZ(140µm) ~ 10oz(350µm) |
| 10 | 최소 트랙 너비 | 5mil(0.127mm) |
| 11 | 최소 공간 | 5mil(0.127mm) |
| 12 | 최소 구멍 크기 | 0.0197"(0.5mm) |
| 13 | 최대 구멍 크기 | 제한 없음 |
| 14 | 구멍이 뚫린 최소 구멍 | PCB 두께 <1.0mm: 0.0394"(1.0mm) |
| PCB 두께 1.2-3.0mm: 0.0591"(1.5mm) | ||
| 15 | PTH 벽 두께 | >20μm |
| 16 | PTH의 허용 오차 | ±0.00295"(0.075mm) |
| 17 | NPTH의 허용 오차 | ±0.00197"(0.05mm) |
| 18 | 구멍 위치의 편차 | ±0.00394"(0.10mm) |
| 19 | 개요 공차 | 라우팅: ±0.00394"(0.1mm) |
| 펀칭: ±0.00591"(0.15mm) | ||
| 20 | V컷 각도 | 30°, 45°, 60° |
| 21 | V컷 사이즈 | 0.1969" x 47.24"(5mm×1200mm) |
| 22 | V컷 보드의 두께 | 0.0236" x 0.1181"(0.6-3mm) |
| 23 | V 컷 각도의 공차 | ±5º |
| 24 | V-CUT 수직 | ≤0.0059"(0.15mm) |
| 25 | 펀칭된 최소 정사각형 슬롯 | PCB 두께 < 1.0mm: 0.0315" x 0.0315"(0.8 x 0.8mm) |
| PCB 두께 1.2-3.0mm: 0.0394" x 0.0394"(1.0 x 1.0mm) | ||
| 26 | 최소 BGA 패드 | 0.01378"(0.35mm) |
| 27 | 솔더 마스크 브리지의 최소 너비. | 8mil(0.2032mm) |
| 28 | 솔더 마스크의 최소 두께 | >13μm(0.013mm) |
| 29 | 절연 저항 | 1012Ω정상 |
| 30 | 박리 강도 | 2.2N/mm |
| 31 | 솔더 플로트 | 260℃ 3분 |
| 32 | 전자 시험 전압 | 50-250V |
| 33 | 열 전도성 | 0.8-8W/MK |
| 34 | 워프 또는 트위스트 | ≤0.5% |
| 35 | 가연성 | FV-0 |
| 36 | 구성 요소 표시기의 최소 높이 | 0.0059"(0.15mm) |
| 37 | 패드의 최소 개방 솔더 마스크 | 0.000394"(0.01mm) |
|
|
