| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
원추형으로 넓힌 홀 패어진 알루미늄 PCB는 led 라이트닝을 위한 IMS 회로판에 구멍을 뚫습니다

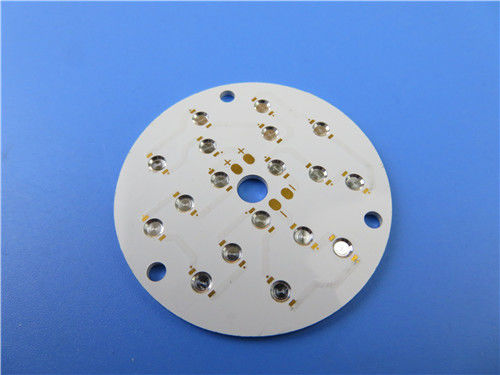

(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 사발 패어진 홀과 led 라이트닝의 적용을 위한 일종의 편면 알루미늄 PCB입니다. 그것은 MK 열전도율로 1로 두꺼운 1.6 밀리미터에 있습니다. 알루미늄 판은 타이요로부터 ITEQ, 솔더 마스크와 실크 스트린에서 왔습니다. 그것은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 25 이사회는 출하를 위해 싸여집니다.
매개 변수와 데이터 시트
| PCB 사이즈 | 40 Ｘ 40mm=1PCS |
| 보드형 | IMS PCB |
| 층수 | 편면 PCB |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 35 um(1oz) |
| 1W/MK 유전체 재료 | |
| 알루미늄 5052 | |
| 기술 | |
| 최소 추적과 공간 : | 10 mil/12mil |
| 최소 / 최대 홀 : | 3 밀리미터 /8.5mm |
| 다른 홀의 숫자 : | 2 |
| 보오링공의 수 : | 4 |
| 열 저항 (' C/W) | ≤0.45 |
| 고장 전압(vdc) | 4000 |
| 임피던스 제어 | 부정 |
| 판재 | |
| 열전도율 | 1W/MK 유전체 재료, MCPCB |
| 마지막 포일 외부 : | 1 온스 |
| 마지막 포일 내부의 : | 0 온스 |
| PCB의 최종 높이 : | 1.6 밀리미터 ±0.16 |
| 도금과 코팅 | |
| 표면가공도 | 침지 금 (100 Ｕ 니켈 에 ENIG)(1 Ｕ) 에 일렉트로리스 니켈 |
| 솔더 마스크는 다음에 적용됩니다 : | 상부. 12 um 최저치. |
| 솔더 마스크 색 : | White,PSR400 WT02 |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 상부 |
| 성분 전설의 컬러 | 검정색 |
| 제조사 이름 또는 로고 : | 요구조건에 따라서 |
| 를 통해 | 아니오을 통해 |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059 " (0.15mm) |
| 이사회 도금 : | 0.0030 " (0.076mm) |
| 드릴 허용한도 : | 0.002 " (0.05mm) |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
특징과 혜택
SMT는 가공처리합니다
유효 열 분해는 모듈의 작동 온도를 감소시키고, 서비스 수명을 연장합니다.
전력 밀도와 신뢰성은 10% 위로 향상됩니다.
(열 인터패이스 재료를 포함하여) 방열과 다른 하드웨어의 의존성을 줄이세요,
제품의 크기를 줄이세요,
하드웨어와 조립의 비용을 줄이세요,
제품과 제조는 공인 기관에 의해 증명됩니다.
전기시험과 AOI 검사를 포함한 100% 테스트.
고전압 시험, 임피던스 대조 시험, 마이크로 섹션, 납땜성 시험,
경쟁력있는 가격
시간을 엄수하는 서비스
18년 이상의 경험
애플리케이션
전자 기계적입니다
스위치 조정기
통신 전자 기기
사무 자동화 기기 장비
모터 제어 장치
|
|
