| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

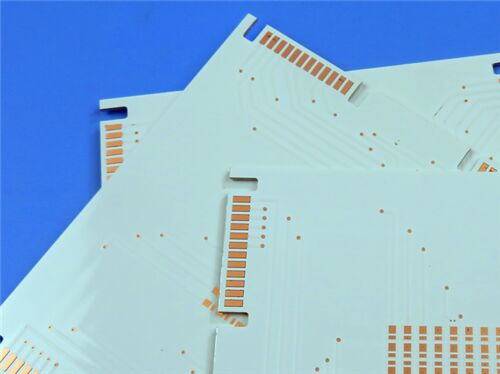

이 PCB는 Mingtai에서 공급한 AL 5052 알루미늄 기판을 사용하고 표면 마감으로 HASL(무연 열풍 솔더 레벨링)을 채택했으며 이중 2oz 구리 레이어가 장착되어 있습니다. 마감두께 3.2mm의 양면 동박 알루미늄 기판으로 구성된 이 제품은 2W/mK 열전도율 프리프레그 2겹을 통합하여 전력 전자 장치의 높은 방열 요구 사항을 충족하도록 맞춤화된 고효율 방열 구조를 구축합니다.
PCB 사양
| 건설 매개변수 | 사양 |
| 기본 재료 | AL 5052 알루미늄 기판(공급업체: Mingtai), 열전도율 2W/mK |
| 레이어 구성 | 양면 구리 피복 알루미늄 기판 |
| 보드 크기 | 100mm x 59mm=1개 |
| 완성된 보드 두께 | 3.15-3.25mm (타겟 3.2mm) |
| 구리 사양 | 2oz 마감 구리(층당 0.07mm/70μm) |
| 도금두께 | 구멍 벽: 20.5-24μm; 구리 층 두께: 층당 0.07mm/70μm(2oz) |
| 표면 마감 | 무연 열풍 납땜 레벨링(HASL) |
| 솔더 마스크 | 재질: Lanbang W-8; 색상: 흰색; 경도(연필 테스트): 5H; 두께: 16-18μm; 위치: 최상층만 |
| 컴포넌트 마크(실크스크린) | 재질 : Lanbang Thermasetting-08; 색상: 블랙; 위치: 최상층만 |
| 유전체층(프리프레그) | 2개 층; 두께: 각각 0.12mm(120μm); 열전도율: 2W/mK |
스택-구성
| 레이어 이름 | 재료 | 두께 |
| 구리층 1(상단) | 구리 | 0.07mm(70μm, 2oz 상당) |
| 2W/mK 프리프레그(1층) | 고열전도율 프리프레그(2W/mK) | 0.12mm(120μm) |
| 구리층 2 | 구리 | 0.07mm(70μm, 2oz 상당) |
| 2W/mK 프리프레그(2층) | 고열전도율 프리프레그(2W/mK) | 0.12mm(120μm) |
| AL 5052 알루미늄 코어 | AL 5052 알루미늄(밍타이) | 2.8mm |
| 총 완성 두께 | — | 3.18mm(3.15-3.25mm 사양 이내) |
알루미늄 기판을 선택하는 이유는 무엇입니까?
-알루미늄 기판은 기존 FR4 기판을 능가하는 고유한 장점으로 인해 전력 전자 장치 및 고열 발생 장치에 널리 채택됩니다.
-우수한 열 방출: 알루미늄은 뛰어난 열 전도성(FR4보다 훨씬 높음)을 갖추고 있어 부품에서 발생하는 열을 기판으로 신속하게 전달하여 열 축적을 줄이고 장치 과열을 방지합니다.
-향상된 장치 신뢰성: 알루미늄 기판은 전자 부품의 작동 온도를 낮춤으로써 장치의 서비스 수명을 연장하고, 열 피로를 줄이며, 전력 증폭기, LED 드라이버 및 자동차 전자 장치에 중요한 전반적인 작동 안정성을 향상시킵니다.
-기계적 안정성: AL 5052 알루미늄 합금은 우수한 기계적 강도, 내식성 및 치수 안정성을 제공하여 열악한 작동 조건(예: 온도 변동, 진동)에서도 PCB가 구조적 무결성을 유지하도록 보장합니다.
- 비용 효율성: 다른 고열 전도성 기판(예: 구리 기판)에 비해 알루미늄 기판은 성능과 비용의 균형을 유지하여 대량 생산되는 고출력 제품에 최적의 솔루션을 제공합니다.
알루미늄 기판의 핵심 방열기술 : 프리프레그
구리 호일과 알루미늄 코어 사이의 프리프레그(유전층)는 열 전달 효율과 절연 성능에 직접적인 영향을 미치기 때문에 알루미늄 기판의 효율적인 열 방출을 실현하는 핵심입니다.
-열전도 브리지: 2W/mK 프리프레그로 구성된 두 개의 레이어가 이중 구리 레이어와 알루미늄 코어 사이에 다단계 열 전달 경로를 형성합니다. 전체 열 저항을 최소화하면서 절연 장벽을 극복하여 구리 층에서 생성된 열이 알루미늄 코어로 빠르게 전도되어 빠르게 확산되도록 합니다.
-절연 성능 보증: 프리프레그는 절연층으로서 동박과 알루미늄 코어 사이의 단락을 방지하기 위해 높은 절연 내력을 유지해야 합니다. 이 PCB에 선택된 프리프레그는 높은 열전도율과 뛰어난 절연성의 균형을 유지하여 전력 장치의 전기 안전 요구 사항을 충족합니다.
-두께 제어 중요성: 120μm 프리프레그 두께는 정밀하게 설계되었습니다. 너무 두꺼우면 열 저항이 증가하여 열 방출 효율이 감소합니다. 너무 얇으면 절연 신뢰성이 저하될 수 있습니다. 이 두께는 최적의 열 전달 및 단열 균형을 보장합니다.
-재료 호환성: 프리프레그는 AL 5052 알루미늄 코어 및 구리 호일과 호환되어 라미네이션 중에 강력한 접착을 보장합니다. 이러한 결합 안정성은 알루미늄 기판의 일반적인 고장 지점인 열 사이클링 시 박리를 방지합니다.
품질 및 적용 범위
이 알루미늄 기판 PCB는 환경 요구 사항을 준수하는 무연 공정을 통해 엄격한 제조 표준을 준수합니다. 흰색 솔더 마스크(Lanbang W-8)와 검정색 열경화성 실크스크린(Lanbang Thermasetting-08)은 명확한 부품 식별과 뛰어난 표면 내구성(5H 경도)을 보장합니다.
일반적인 응용 분야에는 전력 증폭기, LED 조명 드라이버, 자동차 전자 모듈, 산업용 제어 전원 공급 장치 및 기타 고전력, 고열 방출 전자 장치가 포함됩니다. 이 제품은 전 세계적으로 사용 가능하며 글로벌 프로젝트 요구 사항을 지원하고 적시 납품을 보장합니다.
|
|
