| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

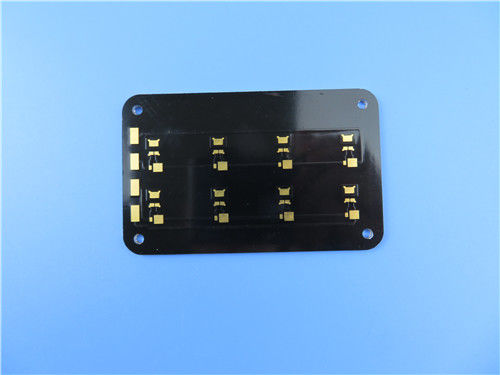

RGB 점화를 위한 높은 전도성 알루미늄 PCB 3W/MK 높은 열 전도도 MCPCB
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
Led Lighting을 적용하기 위한 알루미늄 PCB의 한 종류입니다.1.6mm 두께의 단층 MCPCB 기판으로 3W/MK 열전도율을 가지고 있습니다.알루미늄 플레이트는 ITEQ, 솔더 마스크 및 Taiyo의 실크스크린입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.배송을 위해 25개의 보드가 포장되어 있습니다.
매개변수 및 데이터 시트
| PCB 크기 | 80x50mm=1PCS |
| 보드 유형 | IMS PCB |
| 레이어 수 | 단면 PCB |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 35um(1oz) |
| 3W/MK 유전체 100um | |
| 알루미늄 베이스 5052 | |
| 기술 | |
| 최소 추적 및 공간: | 11mil/11.5mil |
| 최소/최대 구멍: | 8.5mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 4 |
| 열저항(°C/W) | ≤0.45 |
| 항복전압(VDC) | 4000 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 열 전도성 | 3W / MK 유전체, MCPCB |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | Immersion Gold(ENIG) 위의 무전해 니켈(100μ" 니켈의 1μ") |
| 솔더 마스크 적용 대상: | 맨 위.최소 12μm. |
| 솔더 마스크 색상: | 검은 색 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 실크스크린 없음 |
| 구성요소 범례의 색상 | 실크스크린 없음 |
| 제조업체 이름 또는 로고: | 요구 사항에 따라 |
| 을 통해 | 아니 경유 |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
기능 및 이점
효과적인 방열은 모듈의 작동 온도를 낮추고 서비스 수명을 연장합니다.
전력 밀도 및 신뢰성이 10% 향상되었습니다.
방열판 및 기타 하드웨어(열 인터페이스 재료 포함)의 의존도를 줄입니다.
제품의 부피를 줄이고,
열 스트레스 테스트, 신뢰성 테스트, 절연 저항 테스트 및 이온 오염 테스트,
중소형 생산에 집중
소량 주문이 허용됩니다.
애플리케이션
가정 조명
광변환 시스템
솔리드 릴레이
벽 램프
|
|
