제품 상세 정보:
결제 및 배송 조건:
|
| 기본 재료: | 3W/MK 유전체 | 레이어 수: | 단면 |
|---|---|---|---|
| PCB 두께: | 1.6mm ±0.16 | PCB 크기: | 36 x 36mm(직경 36mm) |
| 솔더 마스크: | 하얀 | 실크 스크린: | 검은 색 |
| 구리 무게: | 2온스 | 표면 마무리: | 침수 금 |
| 하이 라이트: | 침지 금 금속 코어 PCB,3W/MK 금속 코어 PCB |
||

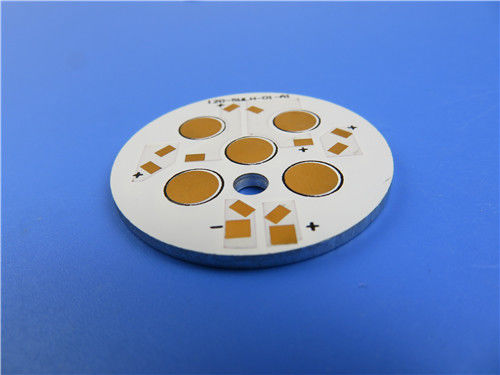

침수 금을 가진 높은 열 전도도 알루미늄 PCB 3W/MK 금속 핵심 PCB
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
통신용 전자기기용 알루미늄 PCB의 일종입니다.1.6mm 두께의 단층 MCPCB 기판으로 3W/MK 열전도율을 가지고 있습니다.알루미늄 플레이트는 ITEQ, 솔더 마스크 및 Taiyo의 실크스크린입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 보드는 별도로 포장됩니다.
매개변수 및 데이터 시트
| PCB 크기 | 36 x 36mm(직경 36mm) |
| 보드 유형 | IMS PCB |
| 레이어 수 | 단면 PCB |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 70um(2oz) |
| 3W/MK 유전체 75um | |
| 알루미늄 6061 1.5mm | |
| 기술 | |
| 최소 추적 및 공간: | 18mil/15mil |
| 최소/최대 구멍: | 4.0mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 1 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 알루미늄 코어: | 3W / MK 유전체 75um |
| 열저항(°C/W) | ≤0.45 |
| 항복전압(VDC) | 4000 |
| 최종 포일 외부: | 2온스 |
| 최종 포일 내부: | 0온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | 이머신 골드 |
| 솔더 마스크 적용 대상: | 상단, 최소 12미크론 |
| 솔더 마스크 색상: | 하얀 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 맨 위 |
| 구성요소 범례의 색상 | 검은 색 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 비도금 스루홀(NPTH) |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
기능 및 이점
전원회로와 제어회로의 최적화 조합,
회로 설계시 효과적인 열확산,
장치의 전력 밀도 및 신뢰성 향상,
첫 번째 생산의 적격 제품 비율: >95%
UL 인증 및 RoHS 지침 준수
18년 이상의 경험
첨단 기술
애플리케이션
자동차 램프
라디에이터
전기 기계
입출력 증폭기
왜 우리를 선택 했습니까?
1) 핵심역량에 집중하라: 우리는 그것이 시장에서 우리 고객들을 위한 치열한 경쟁으로 가득 차 있다는 것을 깊이 알고 있습니다.우리의 전문적인 성과와 기대 이상의 숙련된 서비스를 바탕으로 연구 개발, 판매 및 마케팅과 같은 중요한 역량에 집중할 수 있습니다.
2) 최첨단 기술: 중소 고객이 PCB에 대한 최신 장비 및 제조 전문 지식을 갈망하는 것은 합리적입니다.Bicheng PCB와의 파트너십을 통해 26,000제곱미터가 넘는 3개의 공장 기지에서 기대에 부응할 수 있습니다.
3) 생산원가 절감: 생산원가는 고객사의 제품 경쟁력의 핵심 중 하나입니다.Bicheng PCB는 수익성을 높이기 위해 장비 도입, 작업자 교육 및 기술 개선으로 제조 비용을 절감하기 위해 노력하고 있습니다.고객은 비용 절감에 만족하지만 품질 손실은 없습니다.
4) 번거로움을 피하십시오: 품질 문제가 당신을 괴롭히는 것은 화나는 문제입니다.Bicheng 엔지니어링 설계는 사전 생산에서 문제가 발생하는 것을 방지합니다.Bicheng 프로토타입, 소량 주문 및 대량 생산으로 골치 아픈 일은 없을 것입니다.우리의 고객 불만 비율은 1% 미만이며 만족스럽게 해결됩니다.
5) 시간 절약: 시장은 제품의 빠른 업데이트를 요구합니다.Bicheng PCB는 프로토타입에서 표준 생산, 빠른 턴어라운드 또는 예정된 배송까지 생산 시간을 절약하기 위해 항상 빠르고 유연하게 작동합니다.
6) 우수한 팀: Bicheng은 열정, 규율, 책임 및 정직을 갖춘 신뢰할 수 있는 파트너입니다.우리는 경험 많은 영업 사원과 숙련된 고객 서비스 팀을 보유하고 있습니다.공급자를 변경하지 마십시오.변화가 필요하다면 Bicheng이 적합합니다.
