알루미늄 기반을 둔 8 온스 무거운 구리 PCB OSP 표면가공도

알루미늄 기반을 둔 8 온스 무거운 구리 PCB OSP 표면가공도

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-755.V1.0
기본 재료:
알루미늄 5052
레이어 수:
1층
PCB 두께:
1.2mm ±0.12
PCB 크기:
75x64mm=1PCS
솔더 마스크:
해당 없음
실크 스크린:
해당 없음
구리 무게:
8온스
표면 마무리:
OSP
강조하다:

알루미늄 기반을 둔 무거운 구리 PCB

,

8oz 무거운 구리 PCB

제품 설명

고성능 전자공학을 위한 8oz 알루미늄 PCB 무거운 구리 알루미늄 기반 PCB

1.1 일반 설명
대전류 적용을 위해 항복전압 4000 VDC의 알루미늄 기판에 제작된 Heavy Copper PCB의 한 유형입니다.실크스크린과 솔더 마스크가 없고 패드에 OSP가 코팅되지 않은 1.2mm 두께입니다.기본 재료는 싱글 업 PCB를 공급하는 Totking의 것입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.

1.2 매개변수 및 데이터 시트
PCB 크기 75x64mm=1PCS
보드 유형 알루미늄 PCB, IMS PCB
레이어 수 단면 PCB
표면 실장 부품
스루 홀 부품 아니요
레이어 스택업 구리 ------- 280um(8oz)
1W/MK 유전체
알루미늄 5052 0.8mm
기술
최소 추적 및 공간: 70mil / 70mil
최소/최대 구멍: 해당 없음
다른 구멍의 수: 해당 없음
드릴 구멍의 수: 해당 없음
열저항(°C/W) ≤0.45
항복전압(VDC) 4000
임피던스 제어 아니요
보드 재료
열 전도성 1W/MK 유전체, MCPCB
최종 포일 외부: 8온스
최종 포일 내부: 0온스
PCB의 최종 높이: 1.2mm ±0.12
도금 및 코팅
표면 마감 OSP
솔더 마스크 적용 대상: 해당 없음
솔더 마스크 색상: 해당 없음
솔더 마스크 유형: 해당 없음
윤곽/절단 라우팅
마킹
구성 요소 범례 측면 해당 없음
구성요소 범례의 색상 해당 없음
제조업체 이름 또는 로고: 해당 없음
을 통해 아니 경유
가연성 등급 UL 94-V0 승인 MIN.
치수 공차
개요 차원: 0.0059"(0.15mm)
보드 도금: 0.0030"(0.076mm)
드릴 공차: 0.002"(0.05mm)
시험 선적 전 100% 전기 테스트
제공되는 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역 전 세계적으로, 전 세계적으로.

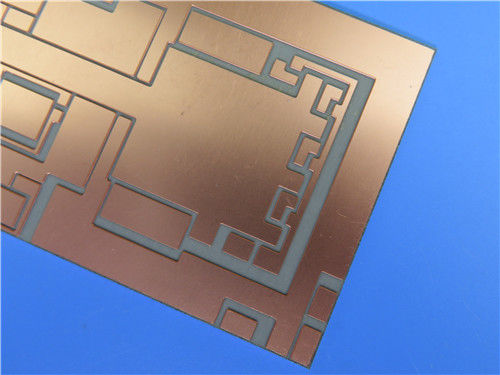

알루미늄 기반을 둔 8 온스 무거운 구리 PCB OSP 표면가공도 0

1.3 기능 및 이점
전원회로와 제어회로의 최적화 조합
대전류로 발생하는 고열의 방열성 향상
PCB 제조는 필수 사양에 있습니다.
무료 PCB 패널화

1.4 애플리케이션
무정전 전원 공급 장치
배터리 전원 공급 장치
전원 공급 장치 구성 요소
전기 자동차 충전(상업 및 산업용)
2000W 인버터

1.5 당사의 고객은 전 세계에 있습니다.
호주: 퍼스, 멜버른, 뉴사우스웨일즈, 남호주, 서호주
오스트리아: Breitenfurt bei Wien, 그라츠
방글라데시: 푸라나 팔탄
벨기에: Deinze, Hasselt
불가리아: 플로브디프
브라질: Caxias do Sul
캐나다: 퀘벡, 온타리오, 밴쿠버
체코어: Pardubice, Horní Pocernice
프랑스: Villeneuve La Garenne Cedex, Montchenu
독일: 슈투트가르트, 가르브젠, 함부르크, 알텐부르크, 벨베르트 클라인마흐노프, 포츠담
헝가리: 부다페스트
인도: 타밀나두
아일랜드: 코르크
이스라엘: Nettanya City, Ben-Gurion Airport, Tel Aviv, Yahud, Acre,
이탈리아: Peschiera Borromeo, Verona, Mezzocorona, Pietrasanta Lucca, Torino
쿠웨이트: 사파트
몰타: 모스타
말레이시아: 셀랑고르
멕시코: 레온 과나후아토
포르투갈: 기마랑이스
대한민국: 경기도
세르비아: 크라구예바츠
스웨덴: 예테보리, 실얀스,
태국: 방콕, 촌부리
터키: 앙카라, 이스탄불, 코카엘리
네덜란드: 디멘
영국: 브리스톨, 서리
우크라이나: 키예프
미국: 코네티컷, 알래스카, 뉴욕시, 마이애미, 뉴저지, 텍사스, 콜로라도, 라르고, 캘리포니아, 캔들러
베트남: 호치민시
잠비아: 키트웨
