| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

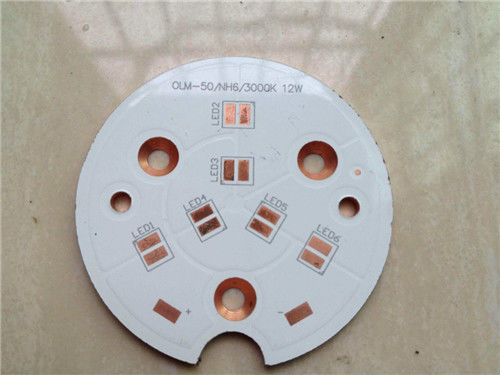

구리 기반 PCB 제조 구리 코어 절연 금속 기판(IMS PCB) 및 금속 코어 PCB(MCPCB)에 인쇄 회로 기판
1. 구리 기반 PCB
구리 코어 PCB는 가장 비싼 금속 기판 중 하나이며 열전도율은 알루미늄 및 철 기판보다 몇 배나 우수합니다.고주파 회로, 고온 및 저온 변화 영역 및 방열에 적합합니다.
2. 레이어 업
구리 기판의 회로 층은 큰 전류 전달 용량이 필요하므로 두꺼운 구리 호일을 사용해야하며 두께는 일반적으로 35μm ~ 280μm입니다.
단열층 역시 구리 기판의 핵심 기술입니다.코어 열전도율은 삼산화알루미늄과 실리콘 분말과 에폭시 수지가 충전된 폴리머로 구성되어 있으며, 열저항이 낮고(0.15), 점탄성이 우수하며, 열노화에 저항하는 능력이 있습니다.기계적 및 열적 스트레스를 견딜 수 있습니다.
금속 베이스는 구리 PCB의 지지 부재입니다.높은 열전도율이 요구되며 일반적으로 구리가 드릴링, 펀칭, 전단 및 절단 및 기타 기존 기계 가공에 적합한 더 나은 열 전도성을 제공할 수 있기 때문에 구리 시트가 사용됩니다.
1.3 금속 코어 PCB 기능 2021
| 금속 코어 PCB 기능 | ||
| 아니요. | 매개변수 | 값 |
| 1 | 금속 코어의 유형 | 알루미늄, 구리, 철 |
| 2 | 금속 코어 모델 | A1100, A5052, A6061, A6063, C1100 |
| 삼 | 표면 마감 | HASL, 침수 금, 침수 은, OSP |
| 4 | 표면 도금 두께 | HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm |
| 5 | 레이어 수 | 1-4 레이어 |
| 6 | 최대 보드 크기 | 23" x 46"(584mm×1168mm) |
| 7 | 최소 보드 크기 | 0.1969" x 0.1969"(5mm×5mm) |
| 8 | 보드 두께 | 0.0157" x 0.2362"(0.4-6.0mm) |
| 9 | 구리 두께 | 0.5OZ(17.5µm),1OZ(35µm),2OZ(70µm),3OZ(105µm),4OZ(140µm) ~ 10oz(350µm) |
| 10 | 최소 트랙 너비 | 5mil(0.127mm) |
| 11 | 최소 공간 | 5mil(0.127mm) |
| 12 | 최소 구멍 크기 | 0.0197"(0.5mm) |
| 13 | 최대 구멍 크기 | 제한 없음 |
| 14 | 구멍이 뚫린 최소 구멍 | PCB 두께 <1.0mm: 0.0394"(1.0mm) |
| PCB 두께 1.2-3.0mm: 0.0591"(1.5mm) | ||
| 15 | PTH 벽 두께 | >20μm |
| 16 | PTH의 허용 오차 | ±0.00295"(0.075mm) |
| 17 | NPTH의 허용 오차 | ±0.00197"(0.05mm) |
| 18 | 구멍 위치의 편차 | ±0.00394"(0.10mm) |
| 19 | 개요 공차 | 라우팅: ±0.00394"(0.1mm) |
| 펀칭: ±0.00591"(0.15mm) | ||
| 20 | V컷 각도 | 30°, 45°, 60° |
| 21 | V컷 사이즈 | 0.1969" x 47.24"(5mm×1200mm) |
| 22 | V컷 보드의 두께 | 0.0236" x 0.1181"(0.6-3mm) |
| 23 | V 컷 각도의 공차 | ±5º |
| 24 | V-CUT 수직 | ≤0.0059"(0.15mm) |
| 25 | 펀칭된 최소 정사각형 슬롯 | PCB 두께 < 1.0mm: 0.0315" x 0.0315"(0.8 x 0.8mm) |
| PCB 두께 1.2-3.0mm: 0.0394" x 0.0394"(1.0 x 1.0mm) | ||
| 26 | 최소 BGA 패드 | 0.01378"(0.35mm) |
| 27 | 솔더 마스크 브리지의 최소 너비. | 8mil(0.2032mm) |
| 28 | 솔더 마스크의 최소 두께 | >13μm(0.013mm) |
| 29 | 절연 저항 | 1012Ω정상 |
| 30 | 박리 강도 | 2.2N/mm |
| 31 | 솔더 플로트 | 260℃ 3분 |
| 32 | 전자 시험 전압 | 50-250V |
| 33 | 열 전도성 | 0.8-8W/MK |
| 34 | 워프 또는 트위스트 | ≤0.5% |
| 35 | 가연성 | FV-0 |
| 36 | 구성 요소 표시기의 최소 높이 | 0.0059"(0.15mm) |
| 37 | 패드의 최소 개방 솔더 마스크 | 0.000394"(0.01mm) |
|
|
