| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

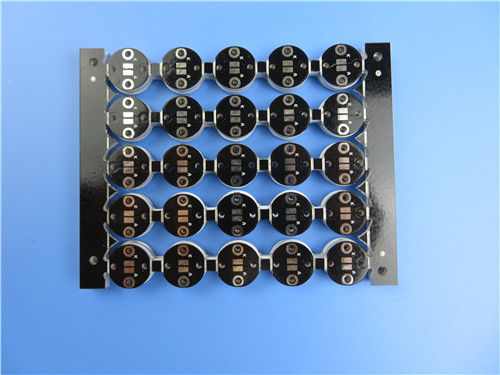

점화기를 위한 2W/mK를 가진 높은 열 전도도 알루미늄 PCB 널
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
이그나이터 적용을 위한 알루미늄 PCB의 일종입니다.1.6mm 두께의 단층 MCPCB 기판으로 2W/MK 열전도율을 제공합니다.알루미늄 플레이트는 ITEQ, 솔더 마스크 및 Taiyo의 실크스크린입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.25개의 패널이 배송을 위해 포장됩니다.
매개변수 및 데이터 시트
| PCB 크기 | 95 x 95mm=25PCS |
| 보드 유형 | IMS PCB |
| 레이어 수 | 양면 PCB, 금속 코어 PCB |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 35um(1oz) |
| 2.0W/MK 75um 유전 물질 | |
| 알루미늄 베이스 5052 | |
| 기술 | |
| 최소 추적 및 공간: | 13mil/15mil |
| 최소/최대 구멍: | 5.5mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 4 |
| 열저항(°C/W) | ≤0.45 |
| 항복전압(VDC) | 4000 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 열 전도성 | 2.0W/MK 75um 유전 물질 |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | 열풍 납땜 레벨링(HASL), 무연, Sn>=2.54µm |
| 솔더 마스크 적용 대상: | 맨 위.최소 12μm. |
| 솔더 마스크 색상: | 검은 색 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 맨 위 |
| 구성요소 범례의 색상 | 하얀 |
| 제조업체 이름 또는 로고: | 요구 사항에 따라 |
| 을 통해 | 아니 경유 |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 애플리케이션: | LED 조명, 데이터 수집 차량 추적 GSM 모듈 무선 통신 휴대용 사운드 시스템 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
기능 및 이점
SMT 프로세스
전력 밀도 및 신뢰성이 10% 향상되었습니다.
고전압 시험, 임피던스 제어 시험, 마이크로 섹션, 납땜성 시험, 열 스트레스 시험, 신뢰성 시험, 절연 저항 시험 및 이온 오염 시험,
전문적이고 경험이 풍부한 엔지니어
애플리케이션
쇼핑몰 조명
통신 전자 장비
전자 레귤레이터
자동차 후방 조명
왜 우리를 선택 했습니까?
중국 심천에 본사를 둔 독특한 인쇄 회로 기판 공급업체인 Bicheng PCB는 2003년에 탄생한 이래 전 세계 고객에게 서비스를 제공하고 있습니다. Bicheng에서는 PCB의 모든 배치가 전기 테스트, AOI 검사, 고전압 테스트, 임피던스 제어 테스트, 마이크로 섹션, 솔더를 거칩니다. -능력시험, 열응력시험, 신뢰성시험, 절연저항시험, 이온오염시험 등. 마지막으로 손에 전달되는 아름다운 선물과 같습니다.
시장 요구를 충족시키는 다양한 PCB 기술
HDI 보드
무거운 구리판
하이브리드 소재 보드
보드를 통해 블라인드
고주파 보드
금속 코어 보드
침수 금판
다층 보드
백플레인 보드
골드 핑거 보드
포괄적인 판매 서비스 사전 판매, 판매 중 및 판매 후.
빠른 CADCAM 검사 및 무료 PCB 견적
무료 PCB 패널화
프로토타입 PCB 기능
대량 생산 능력
빠른 처리 샘플
무료 PCB 테스트
단단한 판지 패킹
|
|
