| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

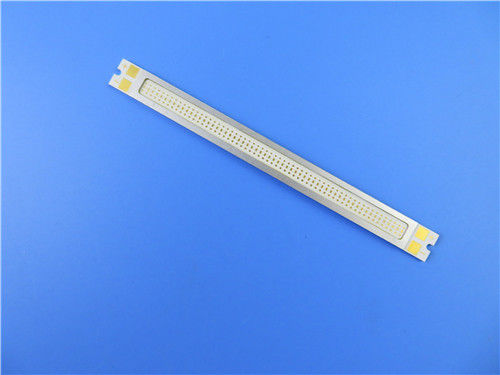

스위치 레귤레이터 용 복합 알루미늄 PCB 보드
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
스위치 레귤레이터를 적용하기 위한 알루미늄 PCB의 일종입니다.1W/MK 열전도율을 가진 1.6mm 베이스의 단일 레이어 MCPCB 보드입니다.알루미늄 플레이트는 ITEQ, 솔더 마스크 및 Taiyo의 실크스크린입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.30매가 따로 포장되어 있습니다.
매개변수 및 데이터 시트
| PCB 크기 | 100x25mm=1PCS |
| 보드 유형 | IMS PCB |
| 레이어 수 | 단면 PCB |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 35um(1oz) |
| 1W/MK 유전체 75um | |
| 알루미늄 1060 1.6mm | |
| 기술 | |
| 최소 추적 및 공간: | 10mil/18mil |
| 최소/최대 구멍: | 0 |
| 다른 구멍의 수: | 0 |
| 드릴 구멍의 수: | 0 |
| 밀링된 슬롯 수: | 2 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 알루미늄 코어: | 1W / MK 유전체 75um |
| 열저항(°C/W) | ≤0.45 |
| 항복전압(VDC) | 4000 |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0온스 |
| PCB의 최종 높이: | 1.8mm ±0.12 |
| 도금 및 코팅 | |
| 표면 마감 | 침지 금 0.025µm, 3µm 니켈 |
| 솔더 마스크 적용 대상: | 상단, 최소 12미크론 |
| 솔더 마스크 색상: | 흰색, Taiyo PSR400 WT02 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 맨 위 |
| 구성요소 범례의 색상 | 검은 색 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 비도금 스루홀(NPTH) |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
기능 및 이점
회로 설계시 효과적인 열확산,
장비의 작동 온도를 낮추고,
장치의 전력 밀도 및 신뢰성 향상,
제품 및 제조는 승인된 조직의 인증을 받았습니다.
UL 준수
애플리케이션
천장 조명 알루미늄 PCB
전원 공급 장치
필터 전기 회로
고주파 증폭기
왜 우리를 선택 했습니까?
1) 핵심역량에 집중하라: 우리는 그것이 시장에서 우리 고객들을 위한 치열한 경쟁으로 가득 차 있다는 것을 깊이 알고 있습니다.우리의 전문적인 성과와 기대 이상의 숙련된 서비스를 바탕으로 연구 개발, 판매 및 마케팅과 같은 중요한 역량에 집중할 수 있습니다.
2) 최첨단 기술: 중소 고객이 PCB에 대한 최신 장비 및 제조 전문 지식을 갈망하는 것은 합리적입니다.Bicheng PCB와의 파트너십을 통해 26,000제곱미터가 넘는 3개의 공장 기지에서 기대에 부응할 수 있습니다.
3) 생산원가 절감: 생산원가는 고객사의 제품 경쟁력의 핵심 중 하나입니다.Bicheng PCB는 수익성을 높이기 위해 장비 도입, 작업자 교육 및 기술 개선으로 제조 비용을 절감하기 위해 노력하고 있습니다.고객은 우리의 비용 절감에 만족하지만 품질 손실은 없습니다.
|
|
