HASL 무연으로 두꺼운 1.0mm에 건축되는 알루미늄 PCB 지구 1 미터 MCPCB
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명

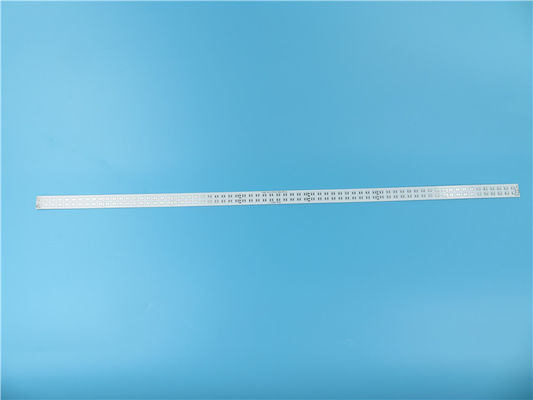

Power LED 조명 적용을 위해 1W/MK 유전체로 알루미늄 코어에 구축된 LED 스트립 PCB 유형입니다.길이 1.4m, 두께 1.0mm의 검은색 실크스크린이 흰색 솔더 마스크 위에 있고 HASL이 패드 위에 있습니다.기본 재료는 ILM 브랜드에서 사용되며 전체 보드는 1 PCB를 공급합니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.
매개변수 및 데이터 시트
| PCB 크기 |
1420 x 16mm = 1PCS |
| 보드 유형 |
알루미늄 PCB, IMS PCB |
| 레이어 수 |
단면 PCB |
| 표면 실장 부품 |
예 |
| 스루 홀 부품 |
아니요 |
| 레이어 스택업 |
구리 ------- 35um(1oz) |
| 1W/MK 유전체 |
| 알루미늄 5052 |
| 기술 |
|
| 최소 추적 및 공간: |
62.4mil /-mil |
| 최소/최대 구멍: |
4.2mm / 4.2mm |
| 다른 구멍의 수: |
1 |
| 드릴 구멍의 수: |
21 |
| 열저항(°C/W) |
≤0.45 |
| 항복전압(VDC) |
4000 |
| 임피던스 제어 |
아니요 |
| 보드 재료 |
|
| 열 전도성 |
1W/MK 유전체, MCPCB |
| 최종 포일 외부: |
1 온스 |
| 최종 포일 내부: |
0온스 |
| PCB의 최종 높이: |
1.0mm ±0.10 |
| 도금 및 코팅 |
|
| 표면 마감 |
열풍 납땜 |
| 솔더 마스크 적용 대상: |
맨 위.최소 12μm. |
| 솔더 마스크 색상: |
하얀 |
| 솔더 마스크 유형: |
LPSM |
| 윤곽/절단 |
라우팅 |
| 마킹 |
|
| 구성 요소 범례 측면 |
맨 위 |
| 구성요소 범례의 색상 |
검은 색 |
| 제조업체 이름 또는 로고: |
도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 |
아니 경유 |
| 가연성 등급 |
UL 94-V0 승인 MIN. |
| 치수 공차 |
|
| 개요 차원: |
0.0059"(0.15mm) |
| 보드 도금: |
0.0030"(0.076mm) |
| 드릴 공차: |
0.002"(0.05mm) |
| 시험 |
선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 |
이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 |
전 세계적으로, 전 세계적으로. |
기능 및 이점
깨지기 쉬운 세라믹 기판을 교체하고 더 나은 기계적 내구성을 얻으십시오.
제품의 서비스 수명을 연장하십시오.
하드웨어 및 조립 비용을 줄입니다.
장비의 작동 온도를 낮추십시오.
다양한 배송 방법;
광범위한 PCB 공급;
UL 인증 및 RoHS 지침 준수
프로토타입 PCB 기능;
대량 생산 능력이 있습니다.
애플리케이션
파워 앰프
모터 컨트롤러
라디에이터
형광등
