| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

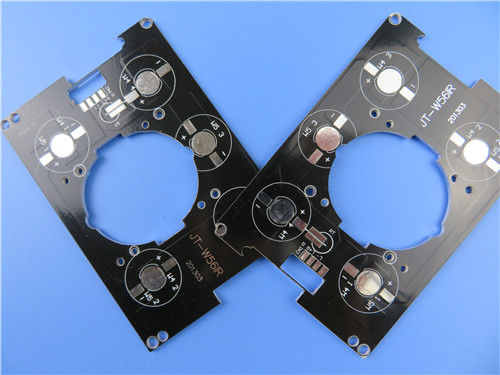

모터 운전사를 위한 HASL를 가진 단 하나 편들어진 알루미늄 PCB 2W/MK 열 전도도 MCPCB
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
모터 드라이버 적용을 위한 알루미늄 PCB의 일종입니다.2W/MK 열전도율을 가진 1.6mm 두께의 단층 MCPCB 보드입니다.알루미늄 플레이트는 ITEQ, 솔더 마스크 및 Taiyo의 실크스크린입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.25개의 보드가 별도로 포장되어 있습니다.
매개변수 및 데이터 시트
| PCB 크기 | 95x64mm=1PCS |
| 보드 유형 | 알루미늄 PCB, IMS PCB |
| 레이어 수 | 단면 PCB |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 35um(1oz) |
| 2W/MK 유전체 재료 | |
| 알루미늄 5052 | |
| 기술 | |
| 최소 추적 및 공간: | 40mil /-mil |
| 최소/최대 구멍: | 2.0 / 4.0mm |
| 다른 구멍의 수: | 2 |
| 드릴 구멍의 수: | 14 |
| 열저항(°C/W) | ≤0.45 |
| 항복전압(VDC) | 4000 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 열 전도성 | 2W/MK 유전체, MCPCB |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | 열풍 납땜 |
| 솔더 마스크 적용 대상: | 맨 위.최소 12μm. |
| 솔더 마스크 색상: | 검은 색 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 맨 위 |
| 구성요소 범례의 색상 | 하얀 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 아니 경유 |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
기능 및 이점
SMT 프로세스
효과적인 방열은 모듈의 작동 온도를 낮추고 서비스 수명을 연장합니다.
전력 밀도 및 신뢰성이 10% 향상되었습니다.
하드웨어 및 조립 비용 절감,
종합적인 장비 관리 및 유지 보수 및 공정 제어,
1-10 조각 판매를 위해 제공됩니다.
국제 승인
애플리케이션
파워 앰프,
모터 드라이버,
전원 공급 장치,
형광등
|
|
