홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다

홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다
홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다

큰 이미지 :  홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-951.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
접촉

홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다

설명
기재: 스텐레스 스틸 심 스텐슬 크기: 520 Ｘ 420 밀리미터 =1 PCS
스텐실 두께: 0.12mm 구조: 스텐실은 알루미늄 프레임으로 좌절시킵니다
개구: 레이저 커트 출현: 조각과 이렉트로 폴리싱
피듀셜 마크: 관통 홀 열린 패드의 양: 1254
강조하다:

홀 PCB SMT 스텐실을 통하여

,

0.12 밀리미터 PCB SMT 스텐실

,

0.12 밀리미터 PCB 용접 스텐실

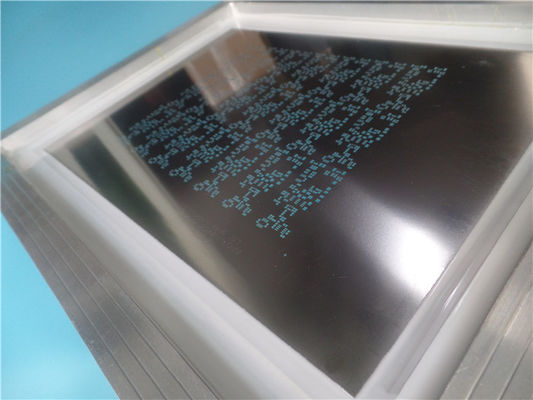

레이저 SMT 스텐실은 520 Ｘ 420 밀리미터 알루미늄 프레임과 0.12 밀리미터 스테인리스 스틸박으로 만들었습니다
1.1 일반 설명
이것은 520 밀리미터 Ｘ 420 밀리미터 Ｘ 20 밀리미터 차원으로 0.12 밀리미터 스테인리스 스틸박에 구축된 일종의 레이저 절단 SMT 스텐실입니다. 그것은 센터에서 공급된 거버 데이터, 스퀴지 지역 로케이팅을 사용하여 IPC 7525A마다 제조됩니다.피뒤칼 표시는 SMT 기계에 적합하기 위해 관통 홀입니다. 그것은 (하드 카드) KK 통으로 싸여지고 보통 2 스텐실이 출하를 위해 싸여집니다.
1.2 특징과 수익
데이터 파일은 오류율을 생산하고 감소시키는데 직접적으로 사용됩니다 ;
SMT 템플릿의 공석 정확도는 매우 높습니다 : 전체 공정 에러는 ≤ ±4 μ Ｍ입니다 ;
SMT 템플릿의 개시는 기하학적 그림을 가지고 있으며, 그것이 주석 붙여넣기의 프린팅과 형성에 이익이 됩니다 ;
빠르고 적시 배달 ;
훌륭한 고객 서비스 ;
다양화된 배송 방법 ;
원형과 적은 실행 양을 위한 저비용인 어떤 MOQ ;
홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 0홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 1홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 2
1.3 애플리케이션
PLCC, QFP,0402,0201, BGA, 플립 침과 같은 SMD 패키지.
홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 3홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 4
1.4 매개 변수와 데이터 시트
차원 : 520 Ｘ 420 밀리미터 =1 PCS
구조 스텐실은 알루미늄 프레임으로 좌절시킵니다
기재 스텐레스 스틸 심
포일 두께 0.12 밀리미터
개구는 배열했습니다 레이저 절단
출현 조각과 이렉트로 폴리싱
피듀셜 마크 관통 홀
서비스 지역 : 전세계에
열린 패드의 양 : 1254
장점 : a) 고 정밀도 차원 ; b) 기간 위의 좋은 상태 ; c) 구멍 벽은 평활기입니다.
애플리케이션 : CSP, BGA, 0.5 밀리미터 QFP 기타 등등 패키지
홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 5
1.5 개구 구멍은 SMT 스텐실의 설계를 합니다
컴포넌트 형식 피치 납땜 폭 납땜 길이 개구폭 개방 길이 쐐기 두께
PLCC 1.27 밀리미터 0.65 밀리미터 2.00 밀리미터 0.60 밀리미터 1.95 밀리미터 0.15-0.25mm
QFP 0.635 밀리미터 0.35 밀리미터 1.50 밀리미터 0.32 밀리미터 1.45 밀리미터 0.15-0.18mm
QFP 0.50 밀리미터 0.254-0.33mm 1.25 밀리미터 0.22-0.25mm 1.20 밀리미터 0.12-0.15mm
QFP 0.40 밀리미터 0.25 밀리미터 1.25 밀리미터 0.20 밀리미터 1.20 밀리미터 0.10-0.12mm
QFP 0.30 밀리미터 0.20 밀리미터 1.00 밀리미터 0.15 밀리미터 0.95 밀리미터 0.07-0.12mm
0402 0.50 밀리미터 0.65 밀리미터 0.45 밀리미터 0.60 밀리미터 0.12-0.15mm
0201 0.25 밀리미터 0.40 밀리미터 0.23 밀리미터 0.35 밀리미터 0.07-0.12mm
BGA 1.27 밀리미터 0.80 밀리미터 0.75 밀리미터 0.75 밀리미터 0.15-0.20mm
BGA 1.00 밀리미터 0.38 밀리미터 0.35 밀리미터 0.35 밀리미터 0.10-0.12mm
BGA 0.50 밀리미터 0.30 밀리미터 0.28 밀리미터 0.28 밀리미터 0.07-0.12mm
플립 침 0.25 밀리미터 0.12 밀리미터 0.12 밀리미터 0.12 밀리미터 0.12 밀리미터 0.08-0.10mm
플립 침 0.20 밀리미터 0.10 밀리미터 0.10 밀리미터 0.10 밀리미터 0.10 밀리미터 0.05-0.10mm
홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 6
홀 0.12 밀리미터를 통하여 PCB SMT는 이렉트로 폴리싱을 등사합니다 7
