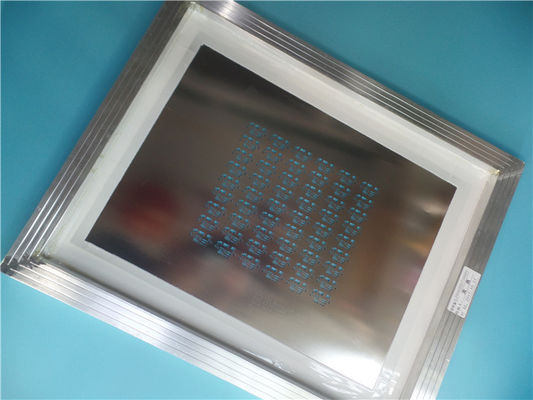

알루미늄 프레임과 레이저 절단 PCB SMT 스텐실 0.15 밀리미터 스테인리스 스틸박

모크:	1 PC
가격:	USD9.99-99.99
표준 포장:	진공 bags+Cartons
배달 기간:	8-9 작업 일
지불 방법:	전신환
공급 능력:	달 당 5000 PC

세부 정보 정보

제품 설명

자세한 정보

원래 장소

브랜드 이름

Bicheng

UL, ISO9001, IATF16949

모델 번호

BIC-952.V1.0

스텐레스 스틸 심

스텐슬 크기:

520 Ｘ 420 밀리미터 =1 PCS

포일 간격:

0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터

조각과 이렉트로 폴리싱

강조하다:

ISO9001 PCB SMT 스텐실

레이저는 PCB SMT 스텐실을 줄였습니다

PCB 레이저가 SMT 스텐실을 줄였습니다

제품 설명

PCB 땜납 페이스트 SMT 레이저 절단 스텐실 쐐기 알루미늄 액자 속스텐실 0.15 밀리미터 스텐레스 스틸 심

1.1 일반 설명

이것은 알루미늄 프레임 520 밀리미터 Ｘ 420 밀리미터 Ｘ 20 밀리미터 차원으로 0.15 밀리미터 스테인리스 스틸박에 구축된 일종의 레이저 절단 SMT 스텐실입니다. 그것은 센터에서 공급된 거버 데이터, 스퀴지 지역 로케이팅을 사용하여 IPC 7525A마다 제조됩니다. 피뒤칼 표시는 SMT 기계에 적합하기 위해 관통 홀입니다. 그것은 (하드 카드) KK 통으로 싸여지고 보통 2 스텐실이 출하를 위해 싸여집니다.

1.2 특징과 수익

데이터 파일은 오류율을 생산하고 감소시키는데 직접적으로 사용됩니다 ;

SMT 템플릿의 공석 정확도는 매우 높습니다 : 전체 공정 에러는 ≤ ±4 μ Ｍ입니다 ;

SMT 템플릿의 개시는 기하학적 그림을 가지고 있으며, 그것이 주석 붙여넣기의 프린팅과 형성에 이익이 됩니다 ;

빠른 CADCAM 점검과 무료 PCB 인용 ;

머니-세이빙, 우려 절감과 라보르-세이빙 ;

소량 명령은 받아들여집니다 ;

15가지 경험 보다 더 ;

1.3 애플리케이션

PLCC, QFP,0402,0201, BGA, 플립 침과 같은 SMD 패키지.

1.4 매개 변수와 데이터 시트

차원 :	520 Ｘ 420 밀리미터 =1 PCS
구조	스텐실은 알루미늄 프레임으로 좌절시킵니다
기재	스텐레스 스틸 심
포일 두께	0.05 밀리미터, 0.06 밀리미터, 0.08 밀리미터, 0.1 밀리미터, 0.12 밀리미터, 0.15 밀리미터, 0.18 밀리미터, 0.2 밀리미터
개구는 배열했습니다	레이저 절단
출현	조각과 이렉트로 폴리싱
피듀셜 마크	관통 홀
서비스 지역 :	전세계에
열린 패드의 양 :	1350
장점 :	a) 고 정밀도 차원 ; b) 기간 위의 좋은 상태 ; c) 구멍 벽은 평활기입니다.
애플리케이션 :	CSP, BGA, 0.5 밀리미터 QFP 기타 등등 패키지

1.5 개구 구멍은 SMT 스텐실의 설계를 합니다

컴포넌트 형식	피치	납땜 폭	납땜 길이	개구폭	개방 길이	쐐기 두께
PLCC	1.27 밀리미터	0.65 밀리미터	2.00 밀리미터	0.60 밀리미터	1.95 밀리미터	0.15-0.25mm
QFP	0.635 밀리미터	0.35 밀리미터	1.50 밀리미터	0.32 밀리미터	1.45 밀리미터	0.15-0.18mm
QFP	0.50 밀리미터	0.254-0.33mm	1.25 밀리미터	0.22-0.25mm	1.20 밀리미터	0.12-0.15mm
QFP	0.40 밀리미터	0.25 밀리미터	1.25 밀리미터	0.20 밀리미터	1.20 밀리미터	0.10-0.12mm
QFP	0.30 밀리미터	0.20 밀리미터	1.00 밀리미터	0.15 밀리미터	0.95 밀리미터	0.07-0.12mm
0402		0.50 밀리미터	0.65 밀리미터	0.45 밀리미터	0.60 밀리미터	0.12-0.15mm
0201		0.25 밀리미터	0.40 밀리미터	0.23 밀리미터	0.35 밀리미터	0.07-0.12mm
BGA	1.27 밀리미터	0.80 밀리미터		0.75 밀리미터	0.75 밀리미터	0.15-0.20mm
BGA	1.00 밀리미터	0.38 밀리미터		0.35 밀리미터	0.35 밀리미터	0.10-0.12mm
BGA	0.50 밀리미터	0.30 밀리미터		0.28 밀리미터	0.28 밀리미터	0.07-0.12mm
플립 침	0.25 밀리미터	0.12 밀리미터	0.12 밀리미터	0.12 밀리미터	0.12 밀리미터	0.08-0.10mm
플립 침	0.20 밀리미터	0.10 밀리미터	0.10 밀리미터	0.10 밀리미터	0.10 밀리미터	0.05-0.10mm

알루미늄 프레임과 레이저 절단 PCB SMT 스텐실 0.15 밀리미터 스테인리스 스틸박 6
