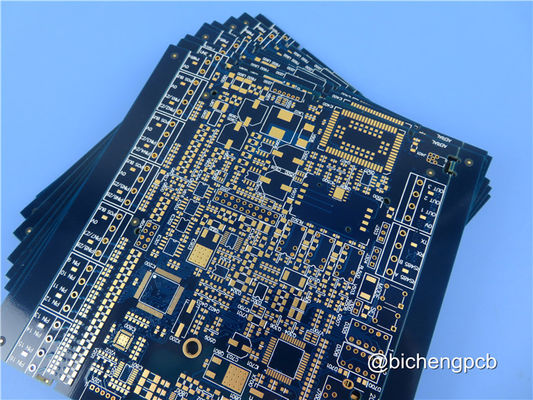

M6 고속 저손실 다중층 인쇄 회로 기판 Megtron 6 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
친애하는 친구,
오늘은 고속 저손실 다층 PCB의 일종인 M6 R-5775 PCB에 대해 이야기하겠습니다.
Megtron 6은 모바일, 네트워킹 및 무선 응용 분야 등을 위해 설계된 초저손실, 고내열 회로 기판 소재입니다. Megtron 6의 주요 특성은 낮은 유전 상수(DK) 및 유전 손실 계수(DF), 낮은 전송 손실입니다. 그리고 높은 내열성.
부품 번호
저유전율(Dk) Glass Cloth - Laminate R-5775(N) / PrepregR-5670(N)
표준 E 유리 섬유 - 라미네이트 R-5775 / PrepregR-5670
그들은 특징엘ow Dk = 3.7(@ 1GHz), 낮은 Df = 0.002(@ 1GHz), 전자탁월한 스루홀 신뢰성(기존의 높은 Tg FR4 소재보다 5배 우수), 내가이드 프리, ROHS 준수 납땜, 시간높은 내열성.M6은 또한 뛰어난 HDI(High-Density Interconnect) 및 열 성능을 제공합니다.
당사의 PCB 기능(Megtron 6)
| 기판 재료: | 낮은 DK 유리 섬유 |
| 지정: | 라미네이트 R-5775(G), 프리프레그 R-5670(G) |
| 유전 상수: | 10GHz에서 3.61 |
| 소산 계수 | 10GHz에서 0.004 |
| 레이어 수: | 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.6mm, 1.8mm, 2.0mm |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검정, 파랑, 노랑, 빨강 등 |
| 표면 마무리: | 벌거 벗은 구리, HASL, ENIG, 침수은, 침수 주석, OSP 등 |
주요 응용 프로그램
안테나 (자동차용 밀리미터파 레이더, 기지국)
ICT 인프라 장비,
측정기,
슈퍼 컴퓨터,
R-5775의 전형적인 가치
| 재산 | 단위 | 시험 방법 | 상태 | 일반적인 값 | ||
| 열의 | 유리전이온도(Tg) | 씨 | DSC | 받은 | 185 | |
| DMA | 받은 | 210 | ||||
| 열분해 온도 | 씨 | TGA | 받은 | 410 | ||
| 지연 시간(T288) | 구리 없이 | 분 | IPC TM-650 2.4.24.1 | 받은 | > 120 | |
| Cu로 | 분 | IPC TM-650 2.4.24.1 | 받은 | > 120 | ||
| CTE : α1 | X축 ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 14 - 16 | |
| Y축 ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 14 - 16 | ||
| Z축 ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 45 | ||
| CTE : α2 | Z축 ppm / C | ppm / C | IPC TM-650 2.4.24 | > TG 260 | 260 | |
| 전기 같은 | 체적 저항률 | MΩ - cm | IPC TM-650 2.5.17.1 | C-96/35/90 | 1x109 | |
| 표면 저항률 | MΩ | IPC TM-650 2.5.17.1 | C-96/35/90 | 1x108 | ||
| 유전율(Dk) | @1GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 3.71 | |
| @10GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 3.61 | ||
| 소산 계수(Df) | @1GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 0.002 | |
| @10GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 0.004 | ||
| 물리적 | 수분 흡수 | % | IPC TM-650 2.6.2.1 | D-24/23 | 0.14 | |
| 껍질 강도 | 1온스( H-VLP ) | kN / m | IPC TM-650 2.4.8 | 받은 그대로 0.8 | 0.8 | |
| 가연성 | / | UL | C-48/23/50 | 94V-0 | ||
Megtron 6 재료 재고 목록(2021년 9월 기준)
| 안건 | 두께(밀) | 두께(mm) | 구조 | 구리 중량(oz) | 구리의 종류 |
| R5775G | 2.0 | 0.050 | 1035*1 | H/H | HVLP |
| R5775G | 2.6 | 0.065 | 1080*1 | H/H | HVLP |
| R5775G | 3.0 | 0.075 | 1078*1 | 1.0/1.0 | RTF |
| R5775G | 3.0 | 0.075 | 1078*1 | H/H | RTF |
| R5775G | 3.0 | 0.075 | 1078*1 | 1.0/1.0 | HVLP |
| R5775G | 3.0 | 0.075 | 1078*1 | H/H | HVLP |
| R5775G | 3.9 | 0.100 | 3313*1 | H/H | RTF |
| R5775G | 3.9 | 0.100 | 3313*1 | 1.0/1.0 | RTF |
| R5775G | 5.9 | 0.150 | 1080*2 | 2.0/2.0 | RTF |
| R5775G | 9.8 | 0.250 | 2116*2 | H/H | RTF |
시제품, 소량 배치 및 대량 생산 PCB를 제공할 수 있습니다.질문이 있으시면 언제든지 문의해 주십시오.
읽어주셔서 감사합니다.
|
|
