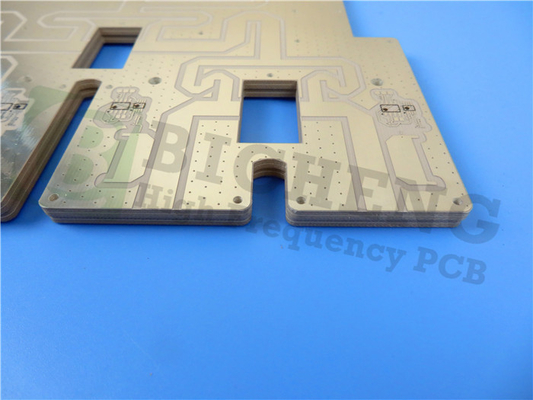

하이 라이트: | 레이더 안테나 PCB 블로그,AD1000 마이크로파 PCB,50밀리 배열 마이크로파 PCB |
---|
소개:
안녕하세요, 오늘 우리는 전자 회로용 첨단 기판의 매력적인 세계에 깊이 들어가 AD1000의 특별한 특성을 탐구합니다.우리는 AD1000을 다른 기판과 구별하는 것에 대해 논의할 것입니다., 그 주목할만한 엮은 유리 강화 PTFE 물질, 그리고 어떻게 그것은 타의 추종을 불허하는 차원 안정성과 기계적 견고성을 제공합니다.AD1000은 회로 소형화에 혁명을 일으키고 전력 증폭기에 대한 새로운 가능성을 열어줍니다., 필터, 결합기, 그리고 더 많은 것들이 있습니다.
1전기적 특성:
AD1000 은 예외적 인 전기적 특성 을 자랑 합니다. 그 가속 변수는 두께 에 따라 변하며, 10 GHz 에서 10.2 의 인상적 인 값 에 도달 합니다.분산 요인은 똑같이 주목할 만합니다., 10GHz에서 0.0023의 값으로 1MHz에서 아직 결정되지 않았습니다.
10GHz에서 다이렉트릭 상수의 온도 계수는 -380ppm/°C로, 온도와 함께 다이렉트릭 상수의 중요한 변화를 나타냅니다.장치 또는 시스템이 일관된 전기 성능에 의존하는 경우, 신중한 재료 선택이 중요합니다.
AD1000는 뛰어난 부피 저항성과 표면 저항성을 보여, 뛰어난 단열 특성을 보여줍니다. 특정 조건에서 1의 부피 저항 값을 보여줍니다.40x10^9 MΩ-cm 및 5.36x10^7 MΩ-cm, 그리고 1.80x10^9 MΩ 및 3.16x10^8 MΩ의 표면 저항성 값.
IPC TM-650 표준에 따르면 AD1000는 1 밀리당 622 볼트 전압을 견딜 수 있으며, 45 kV 이상의 다이 일렉트릭 파열 전압을 가지고 있습니다.그리고 180초를 초과하는 인상적인 활 저항을 보여줍니다..
2열 특성:
AD1000는 안정적인 전자 시스템 작동에 필수적인 열 특성을 가지고 있습니다. 500°C 이상의 높은 분해 온도를 가지고 있습니다.고온 환경에 견딜 수 있도록 함으로써 무결성을 손상시키지 않고또한 AD1000는 CTE (X, Y) 는 각각 8ppm/°C와 10ppm/°C, CTE (Z) 는 50-150oC에서 20ppm/°C로 주목할만한 열 확장 특성을 나타냅니다.
재산 | 단위 | AD1000 | 시험 방법 |
1전기적 특성 | |||
다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다) @ 10 GHz | - | 10.2 | IPC TM-650 2.5.5.5 |
분산 요인 @ 10 GHz | - | 0.0023 | IPC TM-650 2.5.5.5 |
다이렉트릭 상수의 온도 계수, TCεr @ 10 GHz (-40-150°C) | ppm/°C | -380 | IPC TM-650 2.5.5.5 |
부피 저항성 | |||
C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2.5.17.1 |
E24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2.5.17.1 |
표면 저항성 | |||
C96/35/90 | MΩ | 1.80x109 | IPC TM-650 2.5.17.1 |
E24/125 | MΩ | 3.16x108 | IPC TM-650 2.5.17.1 |
전기력 | 볼트/밀리 (kV/mm) | 622 (24.5) | IPC TM-650 2.5.6.2 |
다이 일렉트릭 분해 | kV | >45 | IPC TM-650 2.5.6 |
활 저항 | 초 | >180 | IPC TM-650 2.5.1 |
2. 열 특성 | |||
분해 온도 (Td) | |||
초기 | °C | >500 | IPC TM-650 2.4.24.6 |
5% | °C | >500 | IPC TM-650 2.4.24.6 |
T260 | 분 | >60 | IPC TM-650 2.4.24.1 |
T288 | 분 | >60 | IPC TM-650 2.4.24.1 |
T300 | 분 | >60 | IPC TM-650 2.4.24.1 |
열 확장, CTE (X,Y) 50-150oC | ppm/°C | 8, 10 | IPC TM-650 2.4.41 |
열 확장, CTE (Z) 50-150oC | ppm/°C | 20 | IPC TM-650 2.4.24 |
3기계적 특성 | |||
껍질 강도 구리 (1 온스 / 35 미크론) | |||
열 스트레스 후 | 1kg/in (N/mm) | >12 (2.1) | IPC TM-650 2.4.8 |
높은 온도 (150o) 에서 | 1kg/in (N/mm) | 13.6 (2.4) | IPC TM-650 2.4.8.2 |
프로세스 후 솔루션 | 1kg/in (N/mm) | IPC TM-650 2.4.8 | |
유니 즈 모듈 | kpsi (GPa) | 200 (1.38) | IPC TM-650 2.4.18.3 |
굽기 강도 (기계/크로스) | kpsi (MPa) | 9.9/7.5 (68/52) | IPC TM-650 2.4.4 |
튼튼성 (기계/십자) | kpsi (MPa) | 5.1/4.3 (35/30) | IPC TM-650 2.4.18.3 |
압축 모듈 | kpsi (GPa) | >425 (>2.93) | ASTM D-3410 |
포이슨 비율 | - | 0.16 | ASTM D-3039 |
4. 물리적 특성 | |||
물 흡수 | % | 0.03 | IPC TM-650 2.6.2.1 |
밀도, 주변 23oC | g/cm3 | 3.20 | ASTM D792 방법 A |
열전도성 | W/mK | 0.81 | ASTM E1461 |
발화성 | 클래스 | V0을 만나고 | UL-94 |
NASA 배출가스, 125oC, ≤10-6토르 | % | NASA SP-R-0022A | |
전체 질량 손실 | % | 0.01 | NASA SP-R-0022A |
수집된 휘발성 동물 | % | 0.00 | NASA SP-R-0022A |
수증기 회복 | % | 0.00 | NASA SP-R-0022A |
3기계적 특성:
AD1000은 뛰어난 전기적, 열적 특성을 가지고 있을 뿐만 아니라열압력에도 불구하고150oC의 높은 온도에서, 껍질 강도는 13.6파운드/인치로 높게 유지됩니다.
200 kpsi의 영의 모두로, AD1000은 딱딱하고 변형에 저항합니다. 또한 9.9/7.5 kpsi의 휘힘 강도를 보여줍니다 (기계 / 가로 방향),까다로운 애플리케이션에서 탄력성과 내구성을 보장합니다..
AD1000는 5.1 kpsi (기계 방향) 및 4.3 kpsi (횡단 방향) 의 팽창 강도를 보여주며, 긴장 힘에 견딜 수있는 능력을 강조합니다.압축 모듈이 425 kpsi를 초과하는, 큰 압축 부하에서 모양과 구조적 무결성을 유지합니다.
4물리적 성질:
AD1000은 뛰어난 물리적 특성을 가지고 있으며, 수 흡수율이 0.03%에 불과하여 뛰어난 수분 저항을 보장합니다.다양한 전자 애플리케이션을 위한 가벼운 동시에 견고한 솔루션을 제공AD1000의 열 전도성은 0.81 W/mK이며 효율적인 열 분비를 촉진하고 전체 장치 성능을 향상시킵니다.
AD1000는 UL-94 등급의 V0 등급을 달성하여 엄격한 염화성 표준을 충족합니다. 또한 NASA의 배출 가스 테스트에서 탁월합니다.125oC와 ≤10-6 torr에서 회복된 수증기.
우리의 PCB 용량 (AD1000):
PCB 재료: | 직물 유리 강화 PTFE/세라믹 채워진 |
명칭: | AD1000 |
다이렉트릭 상수: | 10.2 |
분산 요인 | 0.0023 10GHz |
계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
다이렉트릭 두께: | 6밀리 (0.1524mm), 10.5밀리 (0.2667mm), 15밀리 (0.381mm), 20밀리 (0.508mm), 25밀리 (0.635mm), 30밀리 (0.762mm), 50밀리 (1.27mm), 59밀리 (1.499mm), 125밀리 (3.175mm), 127밀리 (3.226mm) |
PCB 크기: | ≤400mm × 500mm |
용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, OSP, 바어 구리, 순수한 금, ENEPIG 등 |
결론:
AD1000은 비교할 수 없는 전기적, 열적, 기계적, 물리적 특성을 제공하는 놀라운 기판입니다.독보적 인 직물 유리 강화 된 PTFE 물질은 예외적 인 차원 안정성 및 기계적 견고성, 전력 증폭기, 필터, 결합기 등에서 까다로운 애플리케이션에 이상적인 선택입니다.
우리의 전문 지식과 고급 역량으로, 우리는 귀하의 특정 요구에 맞춘 신뢰할 수 있고 고성능 PCB 솔루션을 제공할 수 있습니다.
